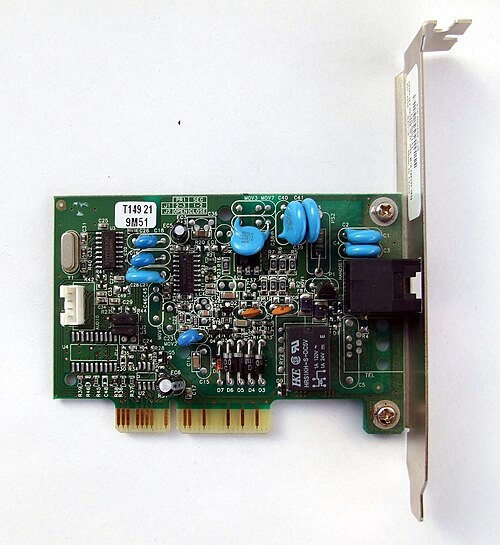

通信およびネットワークライザー（CNR）は、特定のパソコンのマザーボードに搭載されているスロットで、特殊なネットワーク、オーディオ、または電話機器に使用されます。マザーボードメーカーは、CNRカードにこれらの機能を任意の組み合わせで搭載することを選択できます。[1] 2000年にIntelによって導入された[2] CNRスロットは、かつてはPentium IIIクラスのマザーボードによく搭載されていましたが、その後、オンボードまたは組み込みコンポーネントに取って代わられました。[3]
テクノロジー
物理的には、CNRスロットには30ピンの2列があり、タイプAとタイプBの2つのピン構成があり、それぞれピンの割り当てが異なります。CNRタイプAは8ピンのPHYインターフェイスを使用し、タイプBは17ピンのメディア独立インターフェイス（MII）バスLANインターフェイスを使用します。どちらのタイプもUSBとAC'97信号を伝送します。[4]
オーディオ/モデムライザー(AMR)と同様に、CNR はマザーボードからアナログI/Oコンポーネントを取り除くことでメーカーのコスト削減の可能性を秘めていました。これにより、メーカーは連邦通信委員会(FCC) の認証をマザーボード全体ではなく CNR カードのみに対して取得することができました。その結果、新しいマザーボードの製造から市場投入までの時間が短縮され、CNR カードの大量生産が可能になり、複数のマザーボードで使用できるようになりました。[3]
ACRスロットは、サードパーティベンダーのグループによって開発された競合仕様でした。CNRに対する主な利点は、AMRカードとACRカードの両方を使用できる下位互換性のあるスロットレイアウトでした。 [ 4 ]
歴史
Intelは、自社のAMR技術を置き換えるためにCNRスロットを開発し、置き換えたAMRスロットに比べて2つの明確な利点を生かしました。CNRは、ソフトウェアベース（CPU制御）またはハードウェアアクセラレーション（専用ASIC）のいずれかが可能で、プラグアンドプレイ互換でした。[5]一部のマザーボードでは、CNRスロットが最後のPCIスロットを置き換えましたが、ほとんどのマザーボードメーカーは、CNRと最後のPCIスロットが同じスペースを共有できるボードを設計しました。[1]
イーサネットやオーディオなどのコンポーネントがマザーボードに統合されたため、CNRスロットは廃止され、現代のPCマザーボードには搭載されなくなりました。[5]
参照
- モバイルドーターカード(MDC)
- コミュニケーション管理
- ジオポート
参考文献
- ^ ab Mueller, Scott (2004). ラップトップのアップグレードと修理。Que. p. 789. ISBN 9780789728005– Google ブックス経由。
- ^スタッフライター ( 2000年 6 月 12 日)。「Intel が Intel Pentium III プロセッサベースのパフォーマンス PC 向けの新しいチップセットを発表」。EDP Weekly の IT Monitor。41 ( 23)。Millin Publishing: 1 – Gale 経由。
- ^ ab クエンティン・ドクター、エメット・デュラニー、トビー・スカンディエ (2012)。CompTIA A+ Complete Deluxe 学習ガイド 推奨コースウェア: 試験 220-801 および 220-802。Wiley。p. 17。ISBN 9781118515211– Google ブックス経由。
- ^ ab ロッシュ、ウィン L. (2003)。ウィン L. ロッシュ ハードウェア バイブル (第 6 版)。キュー。 p. 1005.ISBN 9780789728593– Google ブックス経由。
- ^ ab Prowse, David (2014). コンピュータの構造と論理。ピアソン。p. 161。ISBN 9780133517453– Google ブックス経由。
