9K112 コブラ

9K112 コブラ
9K112 コブラ

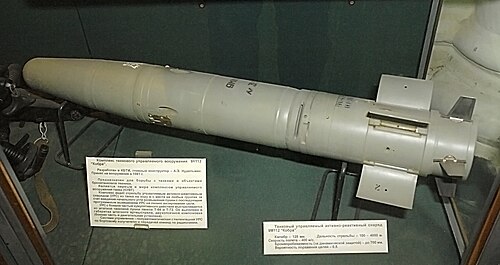

	口径 125 mm の 9K112「コブラ」対戦車弾。ロシア、サンクトペテルブルクの砲兵、工兵、通信部隊軍事歴史博物館のコレクションより。
タイプ	対戦車ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1976年～現在
使用者	ソビエト連邦
生産履歴
デザイナー	KB トクマッシュ
設計	1970年代
生産	1975 ～ 1979 (9M112)、1979 ～ 1984 (9M112M)
バリエーション	9M112M、9M112M2、9M124
仕様
質量	23.2キロ
有効射程距離	100～4,000メートル
弾頭重量	4.5キロ
ガイダンス; システム	SACLOSラジオ

9K112 コブラ( NATO報告名: AT-8 ソングスター) は、ソ連のSACLOS 対戦車ミサイルシステムです。T -64およびT-80シリーズの戦車の 125 mm 主砲から発射されます。同じコンセプトに基づく新しい設計が9M119 ( NATO 報告名: AT-11スナイパー)です。

発達

ソ連のミサイル戦車の第一世代は、1956年にニキータ・フルシチョフがV.A.マリシェフに兵器設計局に「新しい考え方」を植え付けるよう命じたことから始まった。この「新しい考え方」の一部は、ドラコンミサイルを発射するIT-1やタイフンを装備したオビエクト297などのミサイル戦車の開発だった。しかし、これらの初期の戦車設計は失敗に終わった。純粋にミサイルを装備した戦車は周囲300メートルのデッドゾーンがあり、その範囲では目標を攻撃できなかった。また、初期のミサイルのサイズにより搭載できる数が制限されていた。ハイブリッド設計では主砲の火力とミサイル搭載能力の両方が損なわれた。

これらの制限により、ミサイルが戦車の主砲の砲身から発射されるハイブリッドシステムが開発されました。このコンセプトの第一世代は、高性能の無誘導ロケット弾、または無線指令誘導弾を発射できる 125 mm 滑腔砲を装備したObiekt 775戦車でした。誘導弾はRubin (ルビー)、無誘導弾はBur (ドリル) と呼ばれました。戦車は 24 発の Rubin ミサイルと 48 発の Bur ロケットを搭載できました。このプロジェクトは失敗に終わりました。Rubin の成形炸薬弾頭の効果が不十分で、ミサイルの指令リンクが妨害される恐れがあったためです。

1960 年代も開発は続けられましたが、このコンセプトが再び真剣に注目されるようになったのは 1970 年代になってからでした。これはおそらく次の 3 つの要因によるものと思われます。

アメリカはM551シェリダンとM60 A2戦車用の152mm砲ミサイルシステムを開発している。
TOWやユーロミサイルHOTシステムなどのNATO対戦車ミサイルの開発。同時代の戦車砲よりも長距離での精度が優れていました。
AH-1 コブラなどのヘリコプターの脅威が増大。ミサイルは樹上でホバリングするヘリコプターに対してある程度の防御を提供できる可能性がある。

ソ連の第二世代の管式誘導弾の開発は1970年代に始まった。コブラミサイルシステムは赤外線誘導のギュルザシステムと競合していた。ギュルザミサイルの赤外線誘導システムは問題が判明し、コブラが生産された。9K112は1976年にT-64Bの新バージョンに初めて搭載された。後のT-80Bも1978年にこのシステムで武装した。ギュルザシステムの開発は継続され、赤外線誘導システムを廃止して無線コマンド誘導を採用し、その後シュトゥルムまたはAT-6スパイラルに発展した。

説明

9M112 コブラミサイルは 2 つのセクションで構成されています。

9M43ヘッドセクション – 9M129成形炸薬弾頭と9D129サステナーモーターを含む
9B447 尾部 – バッテリー、飛行制御装置、戦車誘導システムの追跡用光源、戦車からのコマンドを受信するための小型アンテナを搭載

2 つの別々のセクションは、従来の 125 mm 弾と同じように、戦車の自動装填装置に格納されます。弾が砲に持ち上げられると、2 つの半分が結合されます。

ミサイルは 3 つのモードのいずれかで発射できます。

プライマリモード - ミサイル発射によって発生する粉塵の量を減らすため、砲は視線より 3 度上に上げられます。これは、ミサイルを目標に誘導するために、戦車が目標とミサイル後部の光源の両方を見る必要があるため、非常に重要です。ミサイルシステムはSACLOS誘導を使用し、砲手は照準線を目標の中心に維持する必要があります。1A33 射撃管制システムはコース修正を生成し、それがミサイルに送信されます。このモードでは、4000 m での精度は 80% と推定されます。
弾道モード - 砲は視線より 3 度上に上げられます。ミサイルは砲手の視線より 3 ～ 5 メートル上を飛行し、目標に到達する直前に視線まで降下します。これにより、ミサイルの飛行によって巻き上げられる塵の量をさらに減らし、誘導システムがミサイルを見失う可能性を減らします。
緊急モード - このモードは、ターゲットが突然 1000 m 以内に現れ、ミサイルがすでに装填されている場合にのみ使用します。砲はターゲットの視線からわずか 40 分角上にあり、コマンドリンクは早期に起動されます。このモードでは命中確率が低くなります。

ミサイルの砲口速度は 125 m/s で、最高速度は 800 m/s まで上がりますが、平均速度は 350 ～ 400 m/s です。4000 メートルまでの飛行時間は 9 ～ 10 秒です。ミサイルには 4.5 kg のHEAT弾頭が 1 つ搭載されており、600 mm の RHA を貫通できます。

バリエーション

9M112 – ミサイルの基本バージョン。1976年にT-64Bの9K112ミサイルシステムの一部として配備された。
9M112M – 1977年にテストされ、1978年にT-80Bの9K112-1ミサイルシステムの一部として採用された改良型。装甲貫通力が20%向上。1979年に生産開始。
9M112M2 – 9M112の派生型で、初期モデルに比べて装甲貫通力が40%向上しており、1983年にテストが開始された。ミサイルの寸法と動作条件は変更されていない。
9M124 – 9M112M2の派生型。設計は似ているが、より強力な弾頭を備えている（ミサイルの基本型に比べて装甲貫通力が80%増加）
9M128 – タンデム弾頭を備えた「アゴナ」と呼ばれる改良型ミサイルシステム。開発は1984年に開始されたが、1985年に「アゴナ」に代わってスヴィリおよびレフレクスミサイルシステムが配備された。しかし、1986年に「アゴナ」は国家試験に入り、1988年に配備された。

オペレーター

現在のオペレーター

元オペレーター

ソビエト連邦: 後継国に引き継がれた。

参照

砲発射ミサイル一覧

参考文献

^ 「ODIN - OE データ統合ネットワーク」。odin.tradoc.army.mil。

Hull, AW, Markov, DR, Zaloga, SJ (1999)。『ソビエト/ロシアの装甲および砲兵設計の実践 1945 年から現在まで』。ダーリントンプロダクション。ISBN 1-892848-01-5。
ジェーンズ装甲砲兵隊 2005-2006、ISBN 0-7106-2686-X
