9M119 スヴィリ/レフレクス

9K120 スヴィア / 9K119 リフレクス / 9K119M リフレクス-M AT-11 スナイパー

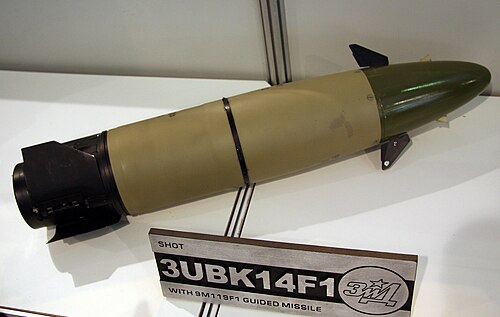

ミサイル9M119F1
タイプ	ATGM
原産地	ソビエト連邦
サービス履歴
使用中	1985年～現在[1]
使用者	ソ連 ロシア 中国 インド セルビア 韓国
生産履歴
デザイナー	トゥーラ機械設計局 (トゥーラ KBP)
設計	1980年代
メーカー	デグチャレフ工場
単価	37,500ドル（2012年）[2] [3]
生産	1980年代～現在
バリエーション	9M119M
仕様
質量	16.5 / 17.2 kg [4]
直径	125ミリメートル
弾頭	タンデムホローチャージ
弾頭重量	4.5キロ
運用 範囲	4,000 / 5,000メートル
最高速度	亜音速
ガイダンス システム	レーザービームライディング
発射 台	125mm滑腔砲

9K120スヴィリ、9K119 Refleks、9K119M Refleks-M（NATOコード名 AT-11 スナイパー）^[5]は、ソ連で開発されたレーザービームライディング誘導対戦車ミサイルシステムである。どちらも滑腔砲125mm戦車砲および対戦車砲（2A45、2A46、2A46M ）から発射されるよう設​​計されている。スヴィリという名前はスヴィリ川に由来し、Refleksは反射を意味する。

滑腔砲125mmから発射される最初の誘導対戦車ミサイルシステム、 9K112コブラは、1976年にソ連のT-64B戦車に搭載されました。しかし、このミサイルシステムはT-72戦車の自動装填装置と互換性がなかったため（T-64にも自動装填装置はありましたが、T-72のものとはかなり異なっていました）、T-72用に新しいミサイルシステムが開発されました。

Svirは1985 年からT-72 B 戦車シリーズで使用されています。

Refleksは1992年に登場し、T-90戦車シリーズに搭載されました。

中華人民共和国でも99式戦車用に生産された。^[6]

インド国防省は、インド陸軍にインバー対戦車誘導ミサイルを供給するため、国防生産省傘下の公営企業であるバーラト・ダイナミクス・リミテッド（BDL）と契約を結んだ。BDLはロソボロンエクスポートとの技術協力の下、このミサイルを製造してきた。^[7]また、 2A45スプルートB対戦車砲からも発射できる。 ^[8]

9M119M「Refleks-M」ミサイル（GRAU指定：3UKB20）は、1K13-49照準器^[9]を使用してT-72B、T-80U、およびT-90Sから発射でき、9Kh949排出機構を使用して排出され、ミサイルが銃身から出るとすぐにロケットモーターが点火します。機首の空気取り入れ口で集められたラムエアは、制御フィンを動かすための動力として使用されます。^[10] 17.2 kg（37.8ポンド）のミサイルは、長さ690 mm（27.1インチ）で、誘導を助けるポップアウトフィン（胴回り250 mm / 69インチ）を備えています。ミサイルは、戦車砲手によって操縦される変調レーザービームによって誘導されます。このミサイルは、毎秒350メートルの速度で最大射程5,000メートル（最大飛行時間17.69秒）である。スヴィリ/リフレックスにより、戦車は125mm砲弾の2倍の射程で目標を攻撃することができる。タンデム弾頭は最大900mmの装甲を貫通することができる。ミサイル9M119M「リフレクスM」は1992年に配備され、近代化された派生型9M119M1は1990年代後半に配備された。^{[11] [12]}また、敵の人員を倒すことを目的とした9M119Fおよび9M119F1という高爆薬型も製造されている。^[13]

• アメリカ: MGM-51 シレラグは、M551 シェリダン軽戦車、および短命だったM60A2 MBTとともに使用されました。
• アメリカ: M1A2 SEP エイブラムスMBT用に開発が試みられたXM1111 中距離弾薬。
• ロシア: 9K112 コブラ(AT-8 ソンスター) も 125 mm 滑腔砲の砲身から発射されます。
• インド：SAMHOがアルジュンMBTの120mm主砲から発砲した。
• イスラエル: LAHAT、105mmおよび120mm砲身で使用。
• フランス: ACRA  [fr] 142mm対戦車ミサイル、AMX-30 MBTのバージョンでテストされました。
• ウクライナ：コンバット [uk; ru]有効射程距離5,000メートルのタンデム 弾頭対戦車誘導ミサイル。125mm滑腔砲から発射。貫通力950mm。^[14]
• イラン：スヴィリの逆エンジニアリング版で、最大射程距離は4,000メートル。トンダルと名付けられた。^[15]

^{[4] [より良い情報源が必要]}

• 範囲：
  • スヴィリ：75～4,000メートル
  • 反射鏡: 75～5,000 m
• 重量（全弾）:
  • スヴィリ：28kg
  • 反射神経: 24.3 kg
• ミサイル重量:
  • スヴィリ：16.5kg
  • 反射神経: 17.2 kg
• 弾頭: タンデムHEAT
• 貫通力: RHA 700～900 mm
• 4,000mまでの飛行時間: 11.7秒
• 5,000mまでの飛行時間: 17.6秒

•  中国
•  キプロス
•  ジョージア
•  イラン
•  インド
•  モロッコ: 9K120 型、モロッコ軍の T-72B で使用。
•  パキスタン： SIPRIによれば、パキスタンは1999年までにベラルーシから1,920機の9M119を受領し、 T-80UDに搭載する予定だが、現在の状況は不明である^{[16] [17]}
•  ロシア
•  セルビア
•  シリア：9K120スヴィリと9K119リフレクスの派生型が使用された。^[18]
•  ウクライナ：2022年9月、ハリコフ州で撤退するロシア軍の陣地から30個を捕獲。^{[19] [より良い情報源が必要]}
•  ベトナム

•  ソビエト連邦- ロシアに引き継がれました。
•  韓国- 2019年初頭にT-80U主力戦車とともに退役。

ウィキメディア・コモンズには、 9M119 Refleksに関連するメディアがあります。

• ジェーンの弾薬ハンドブック 2003–2004。
• レッド スラスト スター: 米軍司令部 OPFOR 訓練プログラム
• FM 3-19.4 : 武器付録
