2A36 ギアツィントB

2A36 ギアツィントB

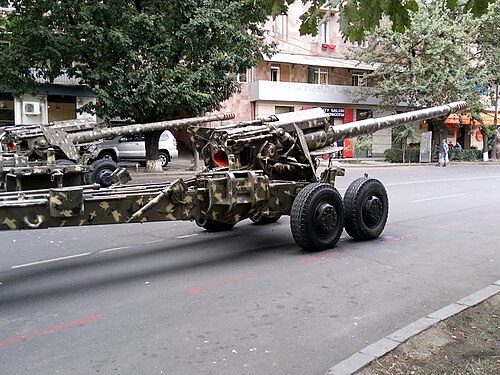

パトリオット公園の152mm砲2A36「ギアツィントB」
タイプ	野砲
原産地	ソビエト連邦
サービス履歴
使用中	1975年～現在
使用者	オペレーターの
戦争	レバノン内戦 イラン・イラク戦争湾岸戦争 イラク戦争 （2013年～2017年） ドンバス戦争 2020年 ナゴルノ・カラバフ紛争 ロシア・ウクライナ戦争
生産履歴
設計	1968–1975
メーカー	ウラルトランスマッシュワークス
生産	1975–1989
仕様
質量	9,760 kg (21,520 ポンド)
長さ	輸送時: 12.92 m (42 フィート 5 インチ) 戦闘時: 12.30 m (40 フィート 4 インチ)
バレルの 長さ	7.562 m (24 フィート 9.7 インチ) L/49.6 8.197 m (26 フィート 10.7 インチ) L/53.8 (マズルブレーキ付き)
幅	2.34 m (7 フィート 8 インチ)
身長	輸送時: 2.76 m (9 フィート 1 インチ)
クルー	8
口径	152.4 mm (6 インチ)
キャリッジ	スプリットトレイル、ソールプレート、補助動力ユニット、油圧装置
標高	-2° ～ +57°
トラバース	-25°～+25°
発射速度	1分間に6ラウンド
銃口速度	560～945メートル/秒 （1,837～3,100フィート/秒）
有効射程距離	(OFS): 30.5 km (19mi) (OFARS) 40 km (25mi)

2A36ギアツィントB (ロシア語: Гиацинт ; 「ヒヤシンス」) は、1975年に就役したソ連の牽引式152 mm野砲である。2A36は敵の兵力と装備を制圧し破壊する目的で設計された。また、対砲兵射撃にも適している。^[要出典]この砲はさまざまな気象条件で使用でき、-50 °Cから50 °Cの温度範囲でテストされている。

この銃はロシア、 CIS諸国、フィンランド、イラク、ウクライナで使用されている。レバノン軍は、紛争中に厳重に警備されたナハル・エル・バーレド難民キャンプに発砲するためにこの銃を使用した。^[1]レバノンは、レバノン内戦終結直前にイラクから大量の武器輸送でこの銃を入手した可能性がある。

2A36 には、半自動式の砲尾、反動エネルギーを利用する油圧空気式バッテリー、および発射体とケース入りの推進薬を装填するためのチェーン駆動式ランマーが装備されています。砲架は油圧で上昇します。砲身の昇降には 2 速機構が装備されています。

砲身は口径152mm、長さ49口径で、ライフル銃である。銃口ブレーキを含む砲身の長さは8,197mm（27フィート）である。砲架はフォーク式で吊り下げ式である。

一部の2A36は近代化改修されており^[2]、以下の装備が施されている: ^[要出典]

• バッテリー
• 「NAP」衛星測位ユニット
  • 衛星受信機
  • アンテナユニット
• 自己指向ジャイロ角度測定システム
• 機械式スピードゲージ

この銃は別装填式のケース入り弾薬を使用する。

• OF-29 破片弾を装備した VOF39。この砲弾の重量は 46 kg で、6.73 kg のヘキサル ( A-IX-2 ) が含まれています。
• OF-59ロケット支援弾を搭載したZVOF86は、最大30～33kmの距離にある目標を破壊できます。
• 0.1～0.2キロトンの威力範囲の核弾薬。
• 貨物シェル 30-13 は、ダムおよびスマート子弾、アクティブおよびパッシブ無線妨害装置を搭載できます。
• 対戦車砲弾と煙幕弾。

この砲は輸送形態では長さが 12.92 メートル、射撃形態では長さが 12.30 メートルです。

輸送形態での高さは2.76m、下部の幅は2.34mです。車輪径は1.08m、車輪幅は300mmです。通常のタイヤ空気圧は470kPaです。

ペルミ自動車工場SKVは1968年11月に射程距離の延長を目的とした新型152mm砲の開発を開始した。当初から2つの派生型が計画されていた。牽引型の2A36 Giatsint-Bと自走型の2A37または2S5 Giatsint-Sである。

この砲は1971年から1972年にかけて実地試験が行われ、ソ連軍への納入は1975年に開始されました。2022年現在、^[update]2A36は依然として信頼性が高く、機動性があり、強力な火力を発揮できると考えられています。

通常、砲は6門から8門の砲隊で配備される。宣伝資料によると、砲隊は1分間に1トン以上の砲弾を標的に発射できるという。ロシア軍では、砲は通常、KrAZ-260 12トン6×6トラック、またはAT-T、ATS-59、AT-S  [ru]、MT-T  [ru]などの砲兵牽引車で牽引される。牽引時には、砲台は4輪（両側に2輪ずつ）のウォーキングビームサスペンションで支えられ、不整地でも最高時速30km（18.6マイル/時）で牽引することができる。

射撃姿勢では、砲脚が分割され、砲は砲台の前部下にある円形のジャッキの上に載ります。この配置により、砲は左右に 25 度旋回できます。季節に合わせて、数種類の砲脚スペードが用意されています。夏用のスペードは、柔らかい地面に適した大きめのスペードです。

•  アルメニア− 26 ^[3]
•  アゼルバイジャン− 49 ^[4]
•  ベラルーシ^[5]
•  ジョージア− 3 ^[6]
•  モルドバ− 20 ^[7]
•  ロシア− 陸軍が550台、海軍歩兵が50台使用^[8]
•  トルクメニスタン− 6 ^[9]
•  ウクライナ− 75 ^[10]
•  ウズベキスタン− 140 ^[11]

•  アルツァフ- 2023年のナゴルノ・カラバフにおけるアゼルバイジャンの攻撃の後、アゼルバイジャンによって占領された^[12]
•  ベラルーシ共和国
•  フィンランド− 24丁が152 K-89として指定された。^[13]ウクライナに寄贈された銃の数は不明^[14]
•  バアス党イラク− 180 ^[13]
•  ジョージア共和国
•  レバノン− 6 ^[13]
• ロシア連邦（1991-1993）
•  ソビエト連邦^[15] – 後継国に引き継がれた
