風の配図

風配図は、気象学者が特定の場所における風速と風向の分布を簡潔に示すために使用する図です。歴史的には、風配図は海図に見られる羅針盤図(風のバラとも呼ばれる)の前身であり、基本的な方位とその方向から吹く風が区別されていなかったためです。極座標系のグリッド化を使用して、一定期間の風の頻度が風向別にプロットされ、色帯は風速の範囲を示します。最も長いスポークの方向は、頻度が最も高い風向、つまり卓越風を示します。

紀元前50年頃のアテネの風の塔は、八角形の塔で、頂上近くに8つの大きな風の浮き彫りがあり、事実上物理的な風のバラである。この塔を設計したのはキュロスのアンドロニコスで、彼は風に関する本を書いたと思われる。ウィトルウィウスの『建築論』の都市計画に関する章の一節は、この失われた本に基づいていると思われる。その重点は、さまざまな風からの利益を最大化し、害を最小化するように街路の方向を計画することである。現存する最古の写本であるロンドンのウィトルウィウスには、オリジナルのイラストのうち、余白にかなり粗雑に描かれた風のバラが1つだけ含まれている。これは、800年から825年頃にドイツで、おそらくケルンの聖パンタレオン修道院で書かれた。^[1]

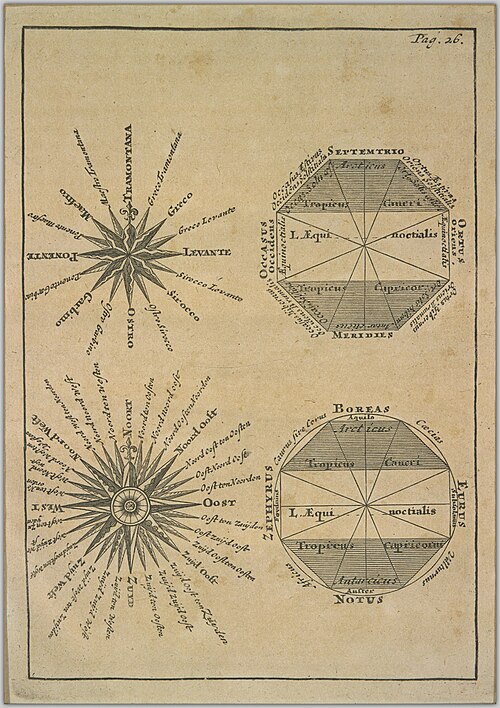

コンパス ローズが開発される前は、8 つの主要な風 (場合によっては 8 つの半風と 16 のクォーター ウィンド) が平面図内でどの方向に吹くかを読者に知らせるために、風のバラが地図に描かれていました。基本方向とそれらの方向から吹く風は区別されていませんでした。北はフルールド リスで描かれ、東はヨーロッパからエルサレムの方向を示すキリスト教の十字架で示されていました。^{[2] [3]}

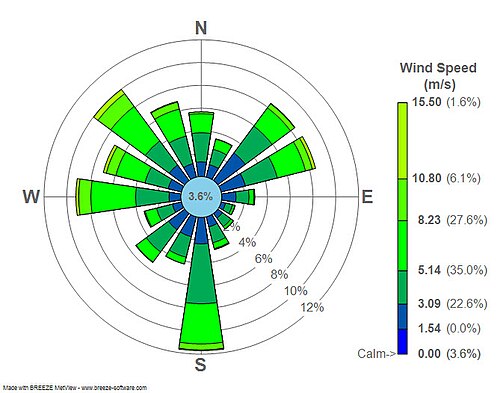

円形の形式で表現される現代の風配図は、特定の期間に特定の方向から吹く風の頻度を示します。円の周りの各「スポーク」の長さは、単位時間あたりに特定の方向から吹く風の頻度と関係があります。各同心円は異なる頻度を表し、中心のゼロから外側の円に向かって頻度が増加します。風配図には追加情報が含まれる場合があり、各スポークは風速の範囲を示す色分けされた帯に分割されます。風配図では通常、北 (N)、北北東、北東などの 16 の基本方向が使用されますが、最大 32 の方向に細分化されることもあります。^{[4] [5]}度単位の角度測定では、北は 0°/360°、東は 90°、南は 180°、西は 270° に相当します。

風配図の作成は、空港の 滑走路を建設する際に行われる準備段階の 1 つです。これは、航空機が風に逆らって飛行する場合、着陸時と離陸時の両方で対地速度が低下する可能性があるためです。
