ウィンチップ

ウィンチップ
	IDT WinChip マーケティングサンプル
一般情報
発売	1997年; 27年前
製造中止	1999年; 25年前
販売元	IDT
デザイン：	ケンタウロステクノロジー
CPUIDコード	0540h、0541h、0585h、0587h、058Ah、0595h
パフォーマンス
最大CPU クロックレート	180 MHz ～ 266 MHz
FSB速度	60 MT/秒から100 MT/秒
キャッシュ
L1キャッシュ	64 KiB (C6、W2、W2A、および W2B) ; 128 KiB (W3)
L2キャッシュ	マザーボードに依存
L3キャッシュ	なし
アーキテクチャと分類
テクノロジーノード	0.35μm～0.25μm
マイクロアーキテクチャ	単一の4ステージパイプラインインオーダー実行
命令セット	x86-16、IA-32
物理的仕様
コア	1;
パッケージ	CPGA (C6、W2、W2A、W3); PPGA（W2B）;
ソケット	ソケット5; ソケット7; スーパーソケット7;
製品、モデル、バリエーション
コア名	C6; W2、C6+; W2A; 翻訳; W3;
ブランド名	ウィンチップ;
歴史
後継	サイリックスIII

WinChipシリーズは、 Centaur Technologyによって設計され、親会社であるIDTによって販売されていた、現在は製造中止となっている低電力の Socket 7ベースのx86 プロセッサです。

概要

デザイン

WinChip の設計は、当時の他のプロセッサとはまったく異なっていました。IDTは、 RISCプロセッサ市場での経験を活かして、ゲート数やダイ領域を大きくする代わりに、シングルパイプラインとインオーダー実行マイクロアーキテクチャを採用した、 80486に似た小型で電気効率の高いプロセッサを開発しました。AMD K5 / K6などの Socket 7 の競合製品はスーパースカラーで、高度な命令並べ替え (アウトオブオーダー実行) によるバッファー付きマイクロ操作への動的変換に基づいていましたが、それよりもはるかにシンプルな設計でした。

使用

WinChip は、一般的に、浮動小数点演算をほとんど行わない一般的なアプリケーションで良好なパフォーマンスを発揮するように設計されていました。これには、当時のオペレーティングシステムや、企業で使用されているソフトウェアの大半が含まれます。また、競合するより複雑で高価なプロセッサの代替品としても設計されていました。これにより、IDT/Centaur は確立されたシステムプラットフォーム (Intel のSocket 7 ) を活用できました。

その後の展開

C6 のアップデートである WinChip 2 は、前身のシンプルなインオーダー実行パイプラインを保持していましたが、スーパースカラー実行で動作できるデュアル MMX/3DNow! 処理ユニットを追加しました。^[1]これにより、Socket 7 で 3DNow! 命令をサポートする唯一の AMD 以外の CPU となりました。WinChip 2A は小数乗算器を追加し、100 MHz のフロントサイドバスを採用して、メモリアクセスと L2 キャッシュのパフォーマンスを改善しました。^{[2]また、当時の AMD や}Cyrixプロセッサと同様に、実際のクロック速度を報告する代わりにパフォーマンス評価の命名法を採用しました。

別の改訂版であるWinChip 2Bも計画されていた。これはダイサイズを0.25μmに縮小したが、出荷数は限られていた。^[3]

3番目のモデルであるWinChip 3も計画されていた。これはL1キャッシュを2倍にすることを意図していたが、W3 CPUは市場に投入されることはなかった。^[3]

パフォーマンス

ダイサイズが小さく消費電力が低いため、プロセッサの製造コストが非常に低かったにもかかわらず、市場シェアはそれほど伸びなかった。WinChip C6は、Intel PentiumおよびPentium MMX、Cyrix 6x86、AMD K5/K6の競合製品だった。十分なパフォーマンスを発揮したが、浮動小数点演算をほとんど使用しないアプリケーションに限られていた。浮動小数点演算のパフォーマンスはPentiumやK6よりはるかに低く、Cyrix 6x86よりもさらに低かった。^[4]

衰退

業界がソケット 7から離れ、 Intel Celeronプロセッサがリリースされたことで、WinChip は終焉を迎えました。1999 年、 IDT のCentaur Technology部門はVIAに売却されました。VIA はプロセッサを「Cyrix」とブランド化しましたが、当初は WinChip に似た技術をCyrix IIIラインで使用していました。^[5]

データ

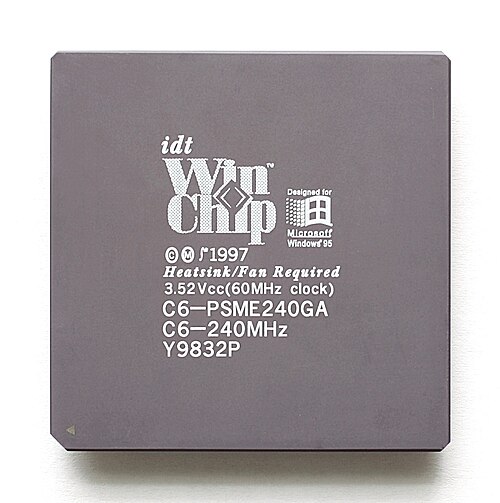

ウィンチップC6（0.35μm）

全モデルMMXをサポート^[6]

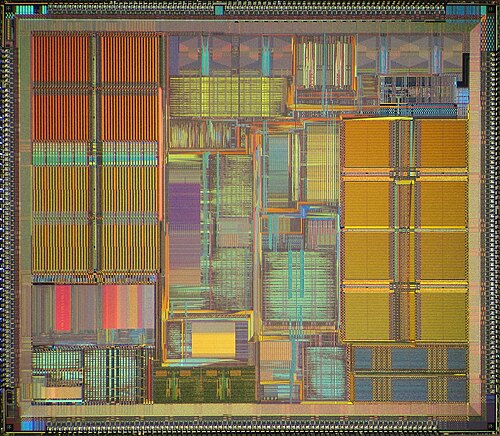

88mm2の^ダイは0.35ミクロンの4層メタルCMOS技術を使用して製造されました。^[6]
WinChip C6の64 Kib L1キャッシュは、32 KBの2ウェイセットアソシエティブコードキャッシュと32 KBの2ウェイセットアソシエティブデータキャッシュを使用していました。^[6]

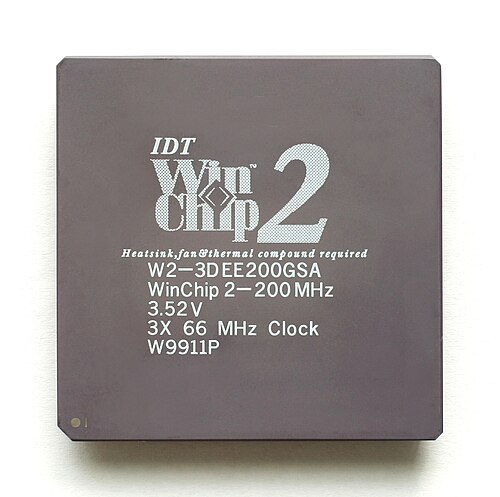

ウィンチップ2（0.35μm）

すべてのモデルはMMX ^[3]と3DNow! ^{[3]をサポートしました。}
95mm2^のダイは0.35ミクロンの5層メタルCMOS技術を使用して製造されました。^[3]
WinChip 2 の 64 Kib L1 キャッシュは、32 KB の 2 ウェイセットアソシエティブコードキャッシュと 32 KB の 4 ウェイセットアソシエティブデータキャッシュを使用します。

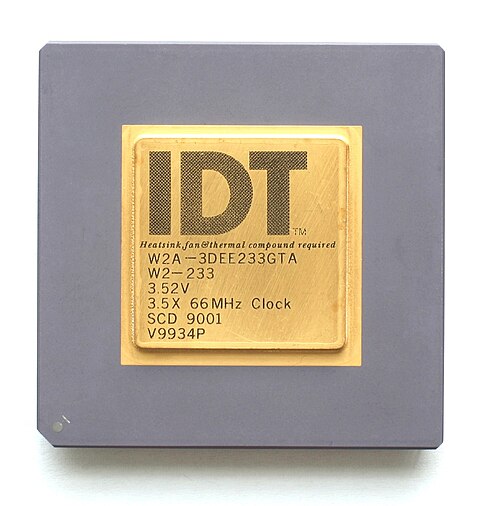

ウィンチップ 2A (0.35 μm)

すべてのモデルはMMX ^[1]と3DNow! ^{[1]をサポートしました。}

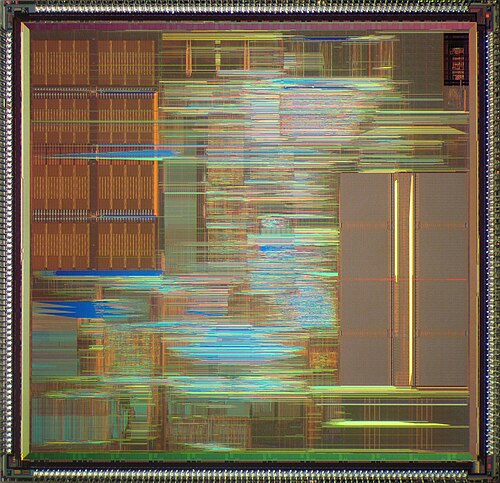

95mm2^のダイは0.35ミクロンの5層メタルCMOS技術を使用して製造されました。^[3]
WinChip 2Aの64 Kib L1キャッシュは、32 KBの2ウェイセットアソシエティブコードキャッシュと32 KBの4ウェイセットアソシエティブデータキャッシュを使用していました。^[1]

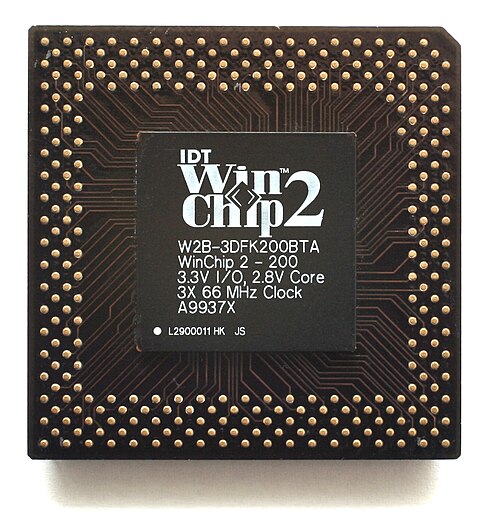

ウィンチップ2B（0.25μm）

すべてのモデルはMMX ^[7]と3DNow! ^{[7]をサポートしました。}
58mm2の^ダイは0.25ミクロンの5層メタルCMOS技術を使用して製造されました。^[3]
WinChip 2Bの64 Kib L1キャッシュは、32 KBの2ウェイセットアソシエティブコードキャッシュと32 KBの4ウェイセットアソシエティブデータキャッシュを使用していました。^[7]
デュアル電圧 CPU : プロセッサコアは 2.8 V で動作しますが、外部入力/出力( I/O ) 電圧は下位互換性のために 3.3 V のままです。

ウィンチップ3（0.25μm）

すべてのモデルはMMX ^[8]と3DNow! ^{[8]をサポートしました。}
75mm2^のダイは0.25ミクロンの5層メタルCMOS技術を使用して製造されました。^[3]
WinChip 3の128 Kib L1キャッシュは、64 KBの2ウェイセットアソシエティブコードキャッシュと64 KBの4ウェイセットアソシエティブデータキャッシュを使用していました。^[8]
デュアル電圧 CPU : プロセッサコアは 2.8 ボルトで動作しますが、外部入力/出力(I/O) 電圧は下位互換性のために 3.3 ボルトのままです。
