ウィンチェスター モデル 1897

ウィンチェスター モデル 1897
タイプ	ポンプアクション 戦闘用 ショットガン
原産地	アメリカ合衆国
サービス履歴
使用中	1897年～現在
使用者	ユーザーを見る
戦争	フィリピン・アメリカ戦争 バナナ戦争 メキシコとアメリカの国境紛争 第一次世界大戦 アイルランド独立戦争 第二次世界大戦 朝鮮戦争 ベトナム戦争
生産履歴
デザイナー	ジョン・ブラウニング
メーカー	ウィンチェスター連射武器会社 ノリンコ シマロン・ファイアアームズ[1]
生産	1897–1957
建造数	1,024,700
仕様
質量	8 ポンド (3.6 kg)
長さ	39.25インチ（997mm）
バレルの 長さ	20インチ（510 mm）
口径	12ゲージ、16ゲージ
アクション	ポンプアクション
給餌システム	5発のチューブラーマガジン+バッテリー1個(合計6発)

ウィンチェスターモデル1897 は、モデル97、M97、暴動鎮圧用銃、トレンチガンとも呼ばれ、ウィンチェスター・リピーティング・アームズ社が製造した外部ハンマーとチューブ弾倉を備えたポンプアクション式 散弾銃である。 モデル1897は、ジョン・ブローニングが設計したウィンチェスター モデル1893の進化形である。 1897年から1957年までに、この散弾銃は100万丁以上が製造された。 モデル1897には、12ゲージと16ゲージの薬室を備えた、ソリッドフレームまたはテイクダウンの、さまざまな銃身長と等級が用意された。 16ゲージの銃の標準銃身長は28インチ (71 cm) で、12ゲージの銃には30インチ (76 cm) の銃身が装備されていた。モデル1897は最初に製造されて以来、アメリカの軍人、^[2]、法執行官、^[3]、ハンターによって大きな効果を発揮してきました。^[3]

ウィンチェスター モデル1897は、アメリカの銃器発明家ジョン・モーゼス・ブローニングによって設計された。モデル1897は、1897年11月のウィンチェスターカタログに、12ゲージのソリッドフレームとして初めて掲載された。^[4] 12ゲージのテイクダウンモデルは1898年10月に追加され、16ゲージのテイクダウンモデルは1900年2月に追加されました。 ^{[5]もともと}ウィンチェスター モデル1893のより頑丈で強力な改良版として製造され、それ自体が初期のスペンサー 1882ポンプアクションショットガンの改良版であった1897は、レシーバーがより厚くなり、当時は一般的ではなかった無煙火薬シェルを使用できるようにしたことを除いて、その前身と同一であった。 1897年モデルでは「テイクダウン」設計が導入され、銃身と弾倉チューブをレシーバーから簡単に取り外して清掃や運搬が可能となり、銃身の取り外しのしやすさは、レミントン870やモスバーグ500シリーズなど、今日のポンプ式散弾銃の標準となった。時が経つにつれ、「モデル97はアメリカ市場で最も人気のある散弾銃となり、最も高価な輸入品を含む他の種類やメーカーの散弾銃の性能基準を確立した」^[3] 。ウィンチェスターモデル1897は1897年から1957年まで生産されていた。この時期に、ウィンチェスターモデル1912、イサカモデル1937、レミントン870などの「現代的な」ハンマーレス設計が一般的になった。モデル1897はウィンチェスターモデル1912に取って代わられた。^[6]しかし、この銃は現在でも日常的に使用されている。

新しいモデル1897を設計する際には、以前のモデル1893にあった多くの弱点が考慮され、改善されました。^[5]これらの改良点には以下が含まれます。

• フレームは強化され、新しい無煙火薬12ゲージ2に対応するために長くなりました。+3 ⁄ 4インチの砲弾と、より古く短い黒色火薬 2+5 ⁄ 8インチ砲弾。 ^[5]
• 砲身の上部は覆われており、発射された砲弾が完全に側面から排出されるようになっている。^[5]これにより砲身の強度が大幅に向上し、2+3 ⁄ 4インチ砲弾を発射しても、砲が常に詰まる危険はありません。 ^[7]
• スライドハンドルをわずかに前方に動かしてアクションスライドロックを解除するまで、アクションは開きませんでした。発砲すると、ショットガンの反動でスライドハンドルがわずかに前方に動き、アクションスライドロックが解除され、アクションがすぐに開きました。反動がない場合は、スライドハンドルを手動で前方に押してアクションスライドロックを解除しなければなりませんでした。^[5]
• ショットガンを横向きにして装填する際に薬莢が逃げるのを防ぐため、キャリアブロックの右側に可動式のカートリッジガイドが取り付けられていた。^[5]
• ストックはより長く、より低いドロップに作られました。^[5]

これらの改良点のうち、スライドロックはモデル 1897 を安全な銃器にした。この改良されたスライドロックは、実際に発砲するまで散弾銃をロックしたままにし、不発弾が発生した場合に銃が動かなくなるのを防いだ。スライドロックは「撃針本体に対して、撃針が十分に前進して銃尾ボルトが確実にロックされるまでは雷管に届かないような関係にある」 ^[8] 。これにより、アクションスリーブが「発砲後まで射手の手によって引き込まれず、銃器の安全性が増す」^{[9] 。}

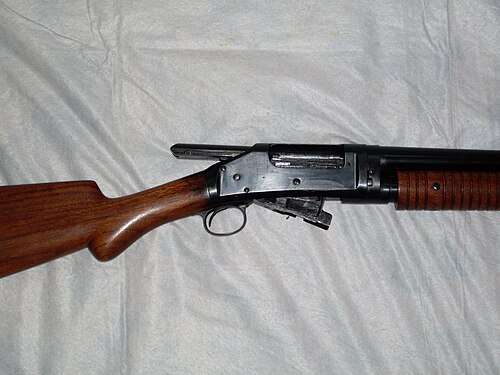

ウィンチェスター モデル1897とウィンチェスター モデル1893は、どちらもジョン・ブローニングによって設計されました。モデル1897は、トリガーディスコネクターのない外部ハンマー式ショットガンです。つまり、ユーザーはショットガンを回転させている間トリガーを押し下げたままにすることができ、アクションをバッテリーに戻すとショットガンが発射されます。^{[10] [検証失敗]}この銃器自体は、スライドアクションポンプショットガンに分類されます。これは、製造された最初の真に成功したポンプアクションショットガンでした。モデル1897が製造されていた期間中、このタイプが様々なグレードと銃身長で100万個以上製造されました。16ゲージの銃の標準銃身長は28インチ（71cm）で、12ゲージの銃には30インチ（76cm）長の銃身が装備されていました。様々なグレードと銃身の長さに加え、モデル1897には2つの異なるチャンバーリングが用意されていた。1つは12ゲージ、もう1つは16ゲージであった。^[10]シェルは2つであるべきである。+5 ⁄ 8インチまたは2+3 ⁄ 4インチモデル。 ^[5]これより大きな薬莢は推奨されません。平均的なモデル1897は、マガジンチューブに5～6個の散弾銃用薬莢を収納できます。 ^[11]モデル1897の動作中は、フォアエンド（フォアグリップ）が引き戻され、ブリーチボルトが後方に押し出され、使用済みの薬莢が抽出されて排出されると同時に、外部ハンマーが後方に押されてコックされます。フォアエンドを再び前方にスライドさせると、ブリーチボルトが新しい薬莢を銃のチャンバーに押し込み、所定の位置に固定されます。

中国企業ノリンコ社は、この銃器の再現に努めた。ノリンコ97はウィンチェスター1897のほぼ正確なコピーであり、トレンチグレードとライオットグレードの両方で製造されたが、オリジナルのフィット感と仕上げには欠けている。^[2]

モデル1897が最初に発表されたとき、価格は購入するグレードと、その特定のショットガンに追加される機能によって決まりました。プレーン仕上げのショットガンを購入すると、購入者は25ドルかかりますが、チェック柄の上質な木材が含まれた彫刻入りレシーバーは100ドルでした。^[10]モデル1897のより高価なグレードは、スタンダード、トラップ、ピジョン、トーナメントグレードでした。これらは、通常、彫刻入りレシーバーとチェック柄の上質な木材が装備されているグレードです。^{[6] [16]}より安価でプレーンなグレードは、ブラッシュ、ブラッシュテイクダウン、ライオット、トレンチです。これらのグレードには、高価な木材や特別なデザインは施されていませんでした。^{[6] [16]}これは、これらの銃が過酷な使用を前提に設計および製造されたためです。これらのグレードはひどく損傷する可能性が高いため、外観のために余分なお金をかける必要はありませんでした。これらのグレードで実行される機能は軽量であることを必要としたため、設計時に重くて高価な木材を使用することは有益ではありませんでした。これらのグレードが購入されるときは、ほとんどの場合、大量に購入されました。これらのグレードを標準的な木材と仕上げで設計することで、価格を低く抑えました。^{[6] [16]これらはドイツのカタログでも高級な}二連式散弾銃に匹敵する価格で販売されていました。^[17]

モデル1897は、 1899年の米比戦争中にアメリカ兵に支給された。アメリカ軍が支給した散弾銃が初めて本格的に使用されたのは、1900年に調達されフィリピンに送られた200丁の銃であった。これらの銃は、ナイフや剣を使ってアメリカ軍と接近戦を繰り広げたモロ族に対抗するために使用された。 ^[18] (参照: juramentado )

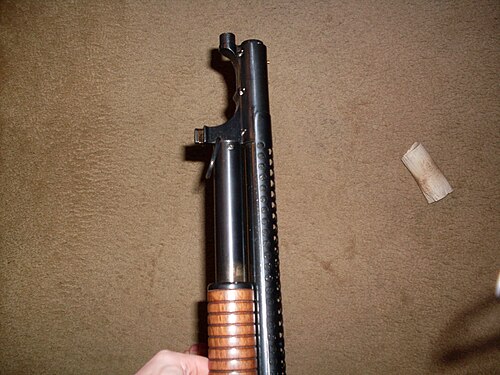

メキシコへの懲罰遠征中、一部の米兵はM97も装備していた。^[19]米国が第一次世界大戦に参戦したとき、部隊に支給する制式銃の増設が必要となった。最初の3年間の戦争観察を経て、米国は塹壕戦がいかに過酷であるか、また塹壕内での戦闘中に大量の近距離火力が必要であることを痛感した。 ^[2]モデル1897トレンチグレードは、このアイデアを発展させたものである。既存のウィンチェスターモデル1897は、兵士の手が熱い銃身に触れないように銃身に穴の開いた鋼鉄製のヒートシールドを追加し、 ^[20] M1917銃剣を取り付けるための銃剣ラグ付きアダプターを追加することで改良された。^[2]

このモデルは近接戦闘に最適で、20インチのシリンダーボアバレルにより塹壕戦で効果的でした。戦争中、塹壕グレードのバックショット弾が支給されました。この弾薬の各弾丸には、9個の00（.33口径）バックショットペレットが含まれていました。これにより、発射された弾丸ごとに個々の兵士にかなりの火力を与えました。^[3]

トラップ射撃に熟練したアメリカ兵はこれらの銃で武装し、空中の敵の手榴弾を発射できる場所に配置していたと言われています。 ^[3]

現代のほとんどのポンプアクション式散弾銃とは異なり、ウィンチェスター モデル 1897 (モデル 97 または略して M97 と分類されたバージョン) は、トリガーが押されてアクションが閉じるたびに発射されました (つまり、トリガー ディスコネクターがありません)。5 発装填可能なため、近接戦闘に効果的であり、軍隊はこれを「塹壕掃討機」と呼んでいました。この特性により、軍隊は「スラム ファイアリング」と呼ばれる高速で弾倉全体を発射することができました。戦争が終わる少し前に、ドイツ政府は散弾銃の戦闘での使用に抗議し、不必要な苦痛を与えると主張しました。^{[21] [22]}モデル 1897 は、第二次世界大戦でアメリカ陸軍と海兵隊によって再び使用され、同様に軍用化されたハンマーレスモデル 1912と併用されました。^[23]朝鮮戦争^[24]とベトナム戦争でも一部が使用されました。^[25]

モデル1897は第一次世界大戦でアメリカ軍に人気があり、ドイツはすぐに戦闘での使用に抗議し始めた。「1918年9月19日、ドイツ政府はアメリカ軍による散弾銃の使用に対して外交抗議を発し、散弾銃は戦争法で禁止されていると主張した。」^[22]ドイツの抗議の一部には、「1907年のハーグ陸戦条約で定義されているように、不必要な苦痛を与えることを意図した武器、突起物、または材料の使用は特に禁止されている」と書かれていた。^[3]これは散弾銃の実際の戦闘使用の合法性が提起された唯一の知られている事例である。^[22]しかし、米国は散弾銃の使用をドイツとは異なった方法で解釈した。陸軍法務長官ロバート・ランシング国務長官はドイツの抗議を即座に却下した。^[22]フランスとイギリスは第一次世界大戦中に塹壕戦用の武器として二連式散弾銃^{[さらなる説明が必要]を保有していたが、高威力の}弾薬を入手できず、近接戦闘には装填速度が遅すぎると判断したため、実戦には投入されなかった。^[22]

ドイツは当初、抗議として、散弾銃やその弾薬を所持している捕虜を処刑すると脅した。^[22]これを受けて米国は報復の脅しを発し、捕虜となったアメリカ兵に対して不当な措置を取れば米国による報復措置を取ると述べた。^{[22]しかし、トム・レムラインは}「塹壕銃の問題点」と題する記事の中で、「[第一次世界大戦中]戦闘中の塹壕銃の写真は[オンライン上であろうとなかろうと]全く存在しない」と指摘した。彼は報復の脅しにもかかわらず、アメリカ遠征軍(AEF)は塹壕銃戦闘中の写真を検閲し、最終的には削除するよう命じた。これは、ドイツが米軍を「規律に欠け野蛮」で「適切なライフル銃の使用ができない」と描写する理由をマスコミに漏らすのを防ぐためであると彼は信じていた。もう一つの理由は、アメリカが連合国の中では劣勢とみなされていたため、ジョン・J・パーシング将軍とそのスタッフは、塹壕銃の戦闘使用に関するアメリカ軍の広報をフランスとイギリスの指揮官がコントロールするかもしれないと懸念していたようだ。レムラインは「塹壕銃はフランスに残り、その致命的で効果的な任務を継続するが、それを記録するための写真は許可されないだろう」と結論付けた。^[26]

戦後、ウィンチェスター社はモデル1897の銃身を短くしたバージョンを暴動鎮圧用銃として販売した。アメリカン・エキスプレス社のメッセンジャーや全米各地の警察署がこの銃を装備していた。^[3] この暴動鎮圧用バージョンとトレンチバージョンの違いは、暴動鎮圧用バージョンには耐熱シールドと銃剣ラグがないこと、^[2]すべてのトレンチガンにはスリングスイベルが装備されていたが、暴動鎮圧用銃のほとんどには装備されていなかったことである。^[10]

• カナダ : 第二次世界大戦中のカナダ海軍ビーチコマンド部隊とその他のカナダ海軍の乗船部隊
•  アイルランド: 1940年後半に698機が運用されたと報告された^[27]
•  フィリピン^[28]
•  韓国：^[29] UDT/SEALが使用
•  アメリカ:
  • アメリカ軍
  • テキサス・レンジャーズ
  • デトロイト警察署
  • イリノイ州警察
  • アメリカ国境警備隊^[30]
•  イギリス：王立アイルランド警察が使用^{[31] [32]}
