ビジョンミキサー

ビジョンミキサーは、さまざまなライブビデオソースを選択したり、場合によっては複数のライブビデオソースを合成して視覚効果を作成したりするために使用されるデバイスです。

世界のほとんどの国では、機器とそのオペレーターは両方ともビジョンミキサーまたはビデオミキサーと呼ばれていますが、米国では、機器はビデオスイッチャー、プロダクションスイッチャー、またはビデオプロダクションスイッチャーと呼ばれ、オペレーターはテクニカルディレクターと呼ばれています。

ビデオ用のビジョン ミキサーの役割は、オーディオ用のミキシング コンソールの役割に似ています。通常、ビジョン ミキサーは、テレビ スタジオの制作制御室、制作トラック、ポスト プロダクション施設などのビデオ制作環境にあります。

ハードカット（2つの入力信号を直接切り替える）の他に、ミキサーは単純なディゾルブからパターンワイプまで、さまざまなトランジションを生成することもできます。さらに、ほとんどのビジョンミキサーはキーイング操作（この文脈ではマットと呼ばれる）を実行し、カラー信号を生成することができます。ビジョンミキサーにはデジタルビデオエフェクト（DVE）が含まれ、静止画保存機能を持つ場合があります。ほとんどのビジョンミキサーはプロフェッショナル市場を対象としており、アナログモデルにはコンポーネントビデオ接続があり、デジタルモデルにはシリアルデジタルインターフェイス（SDI）またはSMPTE 2110を使用しています。ビジョンミキサーは、ビデオ編集での使用がコンピューターベースのノンリニア編集システムに大きく置き換えられているにもかかわらず、ビデオテープレコーディング（VTR）やリニアビデオ編集用のビデオサーバーとともに、野外放送などのライブテレビで使用されています。[ ^1]

プロフェッショナル アナログ ミキサーはコンポーネント ビデオ入力で動作しますが、コンシューマー ビデオ スイッチャーはコンポジット ビデオまたはS ビデオを使用する場合があります。これらは、VJやプレゼンテーション、小規模なマルチカメラ制作によく使用されます。

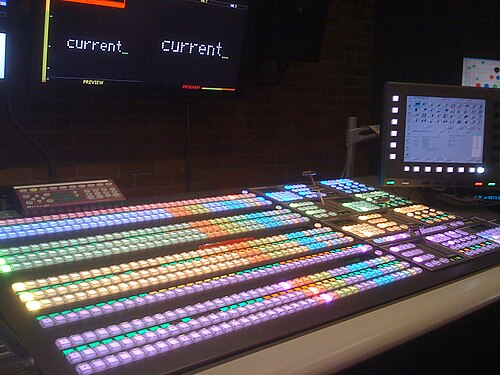

ビジョンミキサーの最も基本的な部分はバスで、これは単一の出力に送られる複数のビデオ入力で構成される信号パスです。パネル上では、バスはボタンの列で表されます。これらのボタンの 1 つを押すと、そのバスのビデオ信号が選択されます。古いビデオミキサーには 2 つの同等のバス (A バスと B バスと呼ばれ、このようなミキサーはA/B ミキサーと呼ばれます) があり、これらのバスの 1 つをメイン出力 (またはプログラム) バスとして選択できました。ただし、最近のミキサーのほとんどは、常にプログラム バスとなる 1 つのバスと、プレビュー(プリセットと呼ばれることもある) バスとなる 2 番目のメイン バスを備えています。これらのミキサーは、プレビュー バスとプログラム バスの選択ソースを交換できるため、フリップフロップ ミキサーと呼ばれます。一部のスイッチャーでは、オペレーターが A/B モードまたはフリップフロップ モードを選択できます。プレビュー バスとプログラム バスの両方に、選択したビデオを表示する 独自のビデオ モニターが通常あります。

ビジョンミキサーのもう 1 つの主な機能は、トランジション レバーです。これは、T バーまたはフェーダー バーとも呼ばれます。オーディオ フェーダーに似たこのレバーは、 2 つのバス間のトランジションに使用されます。フリップフロップ ミキサーでは、プログラム バスが常にアクティブ バスまたはホットバスであるため、メイン トランジション レバーの位置は、どのバスがアクティブであるかを示しません。手動でレバーを動かす代わりに、ボタン (通常はmix、auto、またはauto transというラベルが付いています) を使用できます。このボタンは、ユーザーが定義した期間にわたってトランジションを実行します。通常cutまたはtakeというラベルが付いている別のボタンは、プレビュー信号をプログラム信号に瞬時に切り替えます。使用するトランジションの種類は、トランジション セクションで選択できます。一般的なトランジションには、ディゾルブ(オーディオ クロスフェードに似ています) とパターン ワイプがあります。

合成に使用される 3 番目のバスは、キー バスです。ミキサーには複数のキー バスを設定できますが、多くの場合、キー バスは 1 セットのボタンのみを共有します。ここでは、プログラム (または背景) バスでキーイングする信号を 1 つ選択できます。プログラムに表示されるデジタル オンスクリーン グラフィックイメージはフィルと呼ばれ、キーの半透明部分をカットするマスクはソースと呼ばれます。このソース (たとえば、クロミナンス、ルミナンス、パターン (内部パターン ジェネレーターを使用)、またはスプリット (アルファ チャネルに似た追加のビデオ信号を使用)) は、ミキサーのキーイング セクションで選択できます。キー バスの代わりに、フィル信号に他のビデオ ソースを選択することもできますが、キー バスは通常、キー フィルを選択する最も便利な方法です。通常、キーはトランジションと同じ方法でオン/オフにされます。このために、トランジション セクションをプログラム モードからキー モードに切り替えることができます。多くの場合、トランジション セクションでは、自動ボタンを 1 回押すだけで、背景ビデオと 1 つ以上のキーヤーを個別に、または任意の組み合わせでトランジションできます。

これら 3 つのメイン バスは、プログラム/プリセットまたはP/Pと呼ばれる基本的なミキサー セクションを形成します。より大規模な制作ミキサーには、このタイプのセクションがさらにいくつか追加されている場合があります。これらは、ミックス/エフェクト(略してM/E ) セクションと呼ばれ、番号が付けられています。任意の M/E セクションを P/P ステージのソースとして選択できるため、エフェクトやキーをM/E でオフラインで作成し、ボタンを 1 つ押すだけで ライブにできるため、ミキサー操作の汎用性が大幅に高まります。

P/P セクションの後には、ダウンストリーム キーヤー(DSK)と呼ばれる別のキーイング ステージがあります。これは主にテキストやグラフィックのキーイングに使用され、独自のカットボタンとミックスボタンがあります。DSK キーヤーの前の信号はクリーン フィードと呼ばれます。DSK の後には、すべての信号を黒で上書きする最後のステージがあり、通常はフェード トゥ ブラックまたはFTBと呼ばれます。

最新のビジョン ミキサーには、独自の通信プロトコルを 使用できるシリアル通信、プログラム出力以外のソースにビデオ信号をルーティングするための補助チャネルの制御、マクロプログラミング、DVE機能などの追加機能も備わっている場合があります。ミキサーにはエフェクト メモリ レジスタが装備されていることが多く、複雑なミキサー構成の任意の部分のスナップショットを保存して、ボタンを 1 回押すだけで設定を呼び出すことができます。

ビジョンミキサーは、VTR や業務用ビデオカメラなどのさまざまなビデオ信号を組み合わせるため、これらすべてのソースが互いに適切に同期していることが非常に重要です。 業務用アナログ設備では、すべての機器がビデオ信号発生器からのブラック アンド バーストまたは3 値同期でゲンロックされています。 同期できない信号 (施設の外部から発信されたか、特定の機器が外部同期を受け入れないため) は、フレーム シンクロナイザーを経由する必要があります。 一部のビジョンミキサーにはフレーム同期が内蔵されていますが、タイム ベース コレクターなどの別の機器である場合もあります。 ミキサーをビデオ編集に使用する場合は、編集コンソール (通常はビジョンミキサーをリモート制御) も同期する必要があります。 大型のビジョンミキサーのほとんどは、ノイズ、温度、ケーブル長を考慮して、ミキサー機能を実行する実際のハードウェアからコントロール パネルを分離しています。 このようなミキサーでは、コントロール パネルは制作コントロール ルームに配置され、すべてのケーブルが接続されるメイン ユニットは、他のハードウェアと一緒に機械室に配置されることがよくあります。
