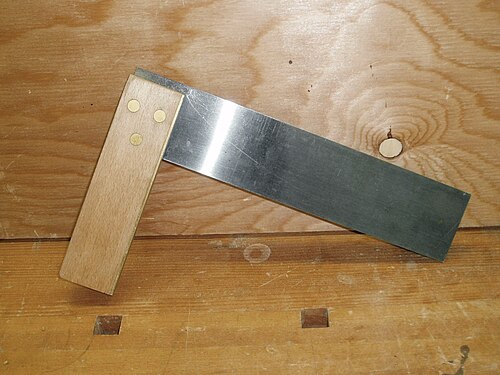

 真鍮張りの木製台にリベット留めされた鋼鉄の刃が付いたトライスクエア。 | |
| その他の名前 |
|
|---|---|
| 分類 |
|
| 使用されるもの | 鉛筆、ペン、マーキングナイフ |
トライスクエアは、木材に90度の角度をマークして確認するために使用される木工工具です。木工職人はさまざまな種類の定規を使用しますが、トライスクエアは木工に不可欠なツールの1つと考えられています。[1]
名前の「スクエア」は90度の角度を意味します。木材の試し打ちとは、端と面が真っ直ぐで平らで、互いに直角であるかどうかを確認することです。 [2]試し打ち用スクエアは、工作物がどれだけ直角であるかをテストするために使用されるため、このように呼ばれています。 [3]
説明
トライスクエアは、ブレード（ビームまたはタングとも呼ばれる）とストックの2つの主要部分で構成されており、90°で固定されて「L」字型を形成します。[4]
刃は通常木製または鋼鉄製で、ストックに固定されています。ストックは通常刃よりも厚く、木製、金属、プラスチック製です。ストックとタンは両方とも通常平行なエッジで作られています。通常、刃とストックの輪郭は長方形ですが、木製の角型では刃とストックの端が装飾的な形にカットされている場合があります。[2] [5]一部の鋼鉄製刃には、測定用の定規の目盛りが付いています。
多くの場合、ストックの上部は刃の幅全体を覆わないため、マークを付けるときにストックが邪魔になりません。[6]この隙間により、不正確な刃をかんなで削ったり、やすりで磨いたり、研磨したりする必要がある場合にもスペースが確保されます。
トライスクエアの長さは通常3～24インチ（76～610 mm）です。[6] 3インチ（76 mm）のスクエアは、小さなジョイントのマーキングなど、長いスクエアを必要としない小さな作業に便利です。一般的な汎用スクエアは6～8インチ（150～200 mm）です。より大きなスクエアはキャビネットなどの作業に使用され、木工職人自身によって作られる可能性が高いですが、そのような大きな作業には他の方法が好まれることがよくあります。[7] [2]
一般的な三角定規は、鋼鉄製の幅広の刃が、安定した密度の高い熱帯の硬材（多くの場合、黒檀や紫檀）にリベット留めされている。木製ストックの内側には通常、摩耗を軽減するために真鍮のストリップが固定されている。[7] [4]
一部の定規では、ストックの上部が 45 度に傾斜しているため、定規をマイター定規として使用して45 度の角度をマークおよびチェックできます。
同様のタイプの定規は、金属加工や一部の木工で使用されるエンジニア用定規です。ブレードは鋼の刃と鋼のストックの両方で作られており、通常、より高い精度で製造されます。
使用
![](https://img-server.japedia.wiki/wikipedia/commons/thumb/6/6f/Image_from_page_147_of_"Teacher's_handbook_of_Sl%C3%B6jd"_(1900).jpg/500px-Image_from_page_147_of_"Teacher's_handbook_of_Sl%C3%B6jd"_(1900).jpg)
通常、ストックはワークピースの端に当てられ、舌のどちらかの側はマークを付ける際の直線として、または角度の精度をチェックするための基準として使用されます。[7] [2]
角度が直角かどうかを確認する場合、木工職人はワークピースを複数の場所でテストするか、ワークピースの長さに沿って直角定規を動かします。木工職人はワークピースと直角定規の間に隙間がないか確認するために、ワークピースを光に向かって持ち上げることもあります。別の方法としては、直角定規とワークピースの間に隙間ゲージを差し込んでみるという方法があります。
木工職人は、印をつけるために鉛筆やペンを使うこともありますが、より正確に印をつけるにはマーキングナイフや刃を使うこともあります。
歴史と象徴
木製のトライスクエアは古代エジプトや古代ローマから残っており、当時の芸術作品にも見ることができます。[8] 18世紀から工場で製造されるようになりましたが、それ以前は木材で作られ、職人自身によって作られるのが一般的でした。[6]木工職人の中には、今でも独自のトライスクエアを作り続けている人もいます。[5] [1] [2]
正方形は、フリーメイソンリーの最も一般的なシンボルである定規とコンパスに組み込まれています。[9]歴史的に正方形は、大工や木工職人などの木工職人によって、職業を表す標識や紋章のシンボルとしても使用されてきました。 [10]正方形のシンボルは、キリスト教の聖人である使徒トマスと小ヤコブの芸術的表現にも見られます。[11]
正確さ
定規は、日常的な使用や乱用により、時間の経過とともに精度が落ちることがあります。例えば、時間の経過とともに角が磨耗したり、定規を落としたり、乱暴に扱ったりするなどです。木製の定規は、温度や湿度の変化によっても変化します。このため、マホガニーなどの寸法安定性の高い木材が好まれます。[5] [4]
不正確な定規を手で修正する方法はいくつかある。木製の刃は手鉋とサンドペーパーで修正でき、金属製の刃はヤスリ、エメリークロス、サンドペーパーで修正できる。[4] [12]
-
45° のマイターストックで正方形にしてみてください。 -
-
ストクロスター城コレクションの、刃の部分がわずかに湾曲した伝統的な木製の定規です。 -
![ルーベンスによる、キリスト教の聖人達と関連のあるシンボルであるトライスクエアを握る聖ヤコブの絵画。[13]](https://img-server.japedia.wiki/wikipedia/commons/thumb/1/1c/Rubens_apostel_jakobus_mindere_grt.jpg/500px-Rubens_apostel_jakobus_mindere_grt.jpg)
-
木工用定規の精度をテストする方法の 1 つ。 -
1950 年、木工作業に定規を使用する若い囚人。
