スピードスクエアは、ラフタースクエア、ラフターアングルスクエア、トライアングルスクエアとも呼ばれ、寸法を測るために使用される多目的な三角形の大工道具です。その機能は、コンビネーションスクエア、トライスクエア、フレーミングスクエアが提供する多くの機能を網羅しています。大工は、寸法材に基本的な寸法を測ったり線を引いたり、短い45度および90度の切断時の鋸ガイドとして使用します。
「Speed Square」は、米国におけるSwanson Tool Companyの登録商標です。[ 1 ] [ 2 ]
アルバート・J・スワンソンは、1925年に大工のレイアウトツールとして「A」スピードスクエアを発明しました。彼は後に、自身の発明品を大量生産するためにスワンソンツールカンパニーを設立しました。[ 3 ]今日でも、スワンソンツールカンパニーはイリノイ州フランクフォートの本社からスピードスクエアやその他の大工道具を製造・販売しています。
スピードスクエアは、アルミニウム、スチール、HDPEなどの複合材といった様々な素材で製造されています。また、 4インチ、6インチ、7インチ、8インチ、12インチ（100mm、150mm、180mm、200mm、300mm ）、250mmなど、複数のサイズが用意されています。
工具に埋め込まれた度数目盛りにより、三角関数計算が不要になり、より簡単に線を引くことができる。
スピードスクエアツールは、一辺に定規、もう一辺にフェンスが付いた二等辺直角三角形です。直角の頂点には「Pivot」という文字が記され、斜辺には「Degrees」、中央部には「Common」と「Hip/Val」の目盛りが付いています。
一部のモデルには、木材に印を付けるための筆記具を差し込むためのくぼみがあります。スワンソン・ツール・カンパニー製のスピードスクエアには、定規側の3½インチの位置にひし形の切り欠きもあります。
その基本的な用途としては、垂木（普通垂木、隅木、谷垂木、隅木、谷ジャック垂木）の位置をマークすること、階段の桁材を配置すること、角度を決定してマークすること、板材を直角に切断することなどが挙げられる。
スピードスクエアを使用して作成する一般的な線には、垂直切断マークと、屋根、階段、デッキの角度の定義が含まれます。

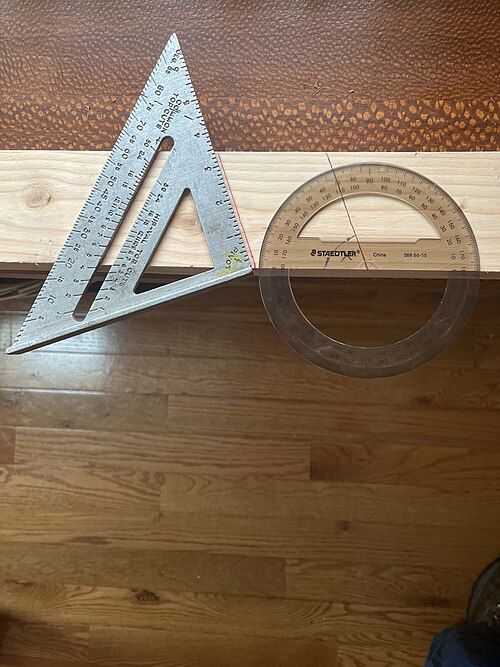

このツールは 0° を基準としています。つまり、板が直角にカットされているとき、ツールは 0° と読みます。導出される角度は実際には補角であり、たとえば 22.5° の角度は実際には 67.5° です。角度の合計は 90 度になります (22.5° + 67.5° = 90°)。分度器を使用した場合、目視で確認すると、機器が 22.5° と表示している箇所が分度器では実際には 67.5° であることも明らかです。多くの新しいスライドマイターとマイターボックスは両方の角度を表示します。新しい計算機の中には、0° と 90° の基準を持つものがあります。唯一の真の角度は、三角定規上の 45° です。三角関数を使用する際に、ユーザーがこの角度の校正を理解していないと、混乱が生じる可能性があります。下の最初の画像は、分度器上の⊾ P = 20° と角度定規上の⊾ T = 20° を示しています。唯一の共通点は、両方の角度が鋭角で補角であることです。画像を拡大すると、分度器は⊾ 20°の目盛りにあり、本体は2x4の縁のある面に置かれています。正方形は（左側の2x4）を支点として回転し、赤い線でマークされた⊾ 20°の目盛りに固定されています。2番目の画像では、 360°まで目盛りが刻まれた透明な分度器に⊾ X = 70°、アルミニウム製アングルスクエアに⊾ X = 20°が表示されています。両方の赤い線⊾ Xは平行であり、したがって合同です。「公準4.1（P 64）」合同な角度 * ISBN 978-0-7641-3918-5
