ワニ口クリップ

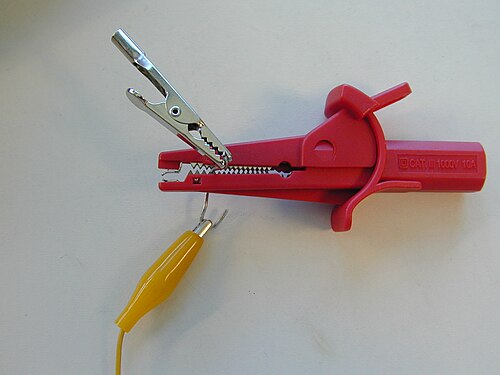

ワニ口クリップ^[1]は、ペンチのようなバネ式の金属クリップで、細長い鋸歯状のあごがあり、一時的な電気接続を作成するために使用されます。この単純な機械装置は、鋸歯状のあごがワニやアリゲーターの歯のあるあごに似ていることからその名前が付けられました。これは、バッテリーまたはその他の電気部品のリード線に接続された裸の電気ケーブルを挟んでつかむために使用されます。クリップの先細りの鋸歯状のあごは、バネによって押し付けられて物体をつかみます。洗濯ばさみまたはケルビンクリップは、あごが互いに絶縁されている特殊な形のワニ口クリップで、2本の独立したワイヤを1つのテストポイントに接続できます。これにより、非常に低い抵抗の回路の4線式測定が可能になります。電子機器のテストおよび評価用に製造される場合、クリップの一方のジョーは通常、ワイヤに永久的に圧着またははんだ付けされるか、または曲げられて約 4 mm (0.16 インチ) のメス型バナナ ジャックの内部管状接点を形成し、テスト対象の回路と実験装置または別の電気回路との間の迅速な非永久接続を可能にします。クリップは通常、偶発的な短絡を防ぐためにプラスチック製のシュラウドまたは「ブーツ」で覆われています。

長さが 15 ～ 40 mm (0.59 ～ 1.57 インチ) の小型バージョンは、電気実験室での作業に使用されます。

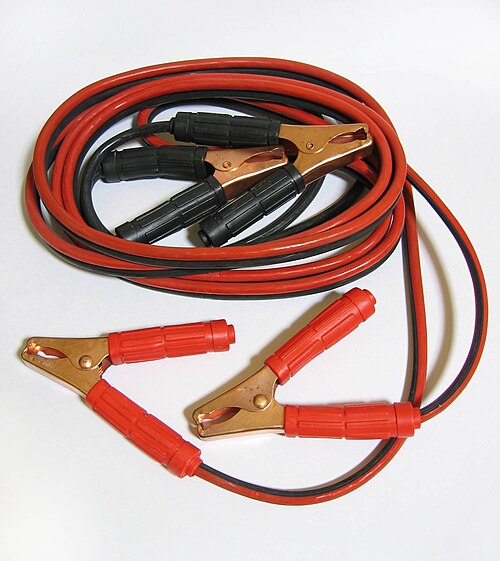

これらのクリップの大型バージョンは自動車用クリップまたはバッテリークランプと呼ばれ、電気抵抗が低い純銅で作られており、厚い絶縁銅ケーブルと一緒に使用して自動車のバッテリーを接続します。これらのジャンパーケーブル（別名「ジャンプリード」）は、自動車のスターターモーターに直接電力を供給したり、充電された鉛蓄電池から放電された鉛蓄電池にエネルギーを転送したりするために必要な数百アンペアの電流を供給できます。

ワニ口クリップは、1906年にジョン・H・ウィリアムズによって、ワニ口クリップの主要生産者であるミュラー・エレクトリック・カンパニー^{[2]の創設者に初めて紹介されました。これは、中央に}電球が付いた電線で、電線の両端にクリップが付いたものでした。これは電気技師が使用することを目的としており、電気技師は通電中の電線に簡単に接続して携帯用ライトに電力を供給することができました。クリップの大部分は絶縁体としてゴムチューブで覆われていました。

20世紀初頭には、同じ原理で動作する金属クリップの設計がいくつか特許を取得しました。電線の絶縁体を切断するワニ口クリップの一種は、1903年にニューヨークのハリー・フランケルによって特許を取得しました。 ^[3]また、別の設計はウェスティングハウス・エレクトリック・コーポレーションのエンジニアであるジョージ・ブラウン・デュシンベールによって開発され、 [ ^{4] 1909年に特許を取得し、 [ 5]}その後ラルフ・S・ミューラー＆カンパニーに雇われて設計を改良し、後のバージョンは1921年に特許を取得しました。^[7]

デュシンベールの再設計はウィリアムズの最初の設計より大幅に安価だった。ミューラーは設計を承認したが、ウィリアムズは元の設計のいかなる変更にも強く反対した。デュシンベールは特許申請時にミューラーを改良設計の共同発明者として記載することを申し出たが、ミューラーはそれが自分のアイデアではないと考え断った。^[8]

ミュラーとデュシンベールのパートナーシップであるRSミュラー＆カンパニーが製造した最初のモデルは、亜鉛でコーティングされた鋼でした。この金属の組み合わせは汚れやすいため、亜鉛はニッケルメッキに置き換えられました。^[2]ワニ口クリップの成功は、チャールズ・ケタリングによる自動車用電動セルフスターターの発明に大きく貢献しています。自動車メーカーが当初キャデラック向けに意図されていたこの技術を使用し始めると、保管中のバッテリーを充電器に接続できるものの必要性が生じました。^{[2]ミュラーは、一般に}ジャンパーケーブルと呼ばれるワニ口クリップの自動車用の大型バージョンと、オートバイ用の小型バージョンを製造しました。^[8]

デュシンベールは最終的に会社への興味を失い、ミュラーに52,300ドルで株式を買い取ることを許可した。会社はミュラー・エレクトリックに改名された。^[8]

米国国防兵站局は、商用品目説明書（CID）AA-59466でいくつかの種類の電気クリップを指定しています。このCID文書では、ワニ口クリップはタイプCC、ワニ口クリップはタイプTCxと指定されており、他の種類の電気クリップにはさまざまな独自の指定があります。^[9]

• 歯科：歯科医院では、患者の衣服の上に保護用のよだれかけを取り付けるために、コードの端にワニ口クリップがよく使用されます。 ^[10]
• 実験室: ワニ口クリップは、実験回路を迅速かつ安価に組み立てたり変更したりするためによく使用されます。コンポーネントをワイヤに接続するのに便利です。
• 教育: 実験室での使用と同様に、ワニ口クリップは学校で生徒に電気について教えるために、電池、小型電球、その他の小型電気機器と一緒に使用されることがあります。
• フェンシング:フェンシングでは、参加者のラメベストをタッチ検出システムに接続するためにワニ口クリップが使用されます。
• 趣味: ワニ口クリップは、接着やはんだ付けのためにアイテムを固定するための小型クランプとして使用できます(例:補助用具や洗濯ばさみ)。
• キャンプ: ワニ口クリップは、ロープを防水シートやその他のシート素材に取り付けるために設計されている場合があります。(これはグロメットと同じ目的を果たしますが、取り付け箇所が早期に摩耗する可能性があります。)
• 薬物使用:指の火傷を防ぐために燃えている大麻を留めておくためのローチクリップとして。
• 性的満足のために乳首を挟むためのもの。^[11]この用法の詳細については、乳首クランプを 参照してください。
• 映画/アニメーション: ストップモーションでの空中シーンや、あらゆる種類のモデルを空中に保持する場合に役立ちます。
• 電子機器:熱に弱いデバイスをはんだ付けする際のヒートシンクとして役立ちます。
