テレビタイプライターは、標準的なテレビに2ページ、16行、32文字の大文字を表示できるビデオ端末です。ドン・ランカスターによるこのデザインは、1973年9月のラジオエレクトロニクス誌の表紙に掲載されました。[1]
雑誌には6ページにわたる設計の説明が掲載されていたが、読者は16ページにわたる構造の詳細をまとめたパッケージを請求することができた。ラジオエレクトロニクス社は1冊2ドルで数千部を販売した。テレビタイプライターは、マーク8やアルタイル8800コンピューターとともに、家庭用コンピューター革命の画期的な出来事とみなされている。[2] [3]
この用語は、画面上のあらゆる対話型コンピュータ ディスプレイを指す一般的な用語として使用されることもありました。CRT ディスプレイが開発されるまでは、 テレプリンターが標準的な出力媒体でした。
ドン・ランカスターの TVT I
ドン・ランカスターは、グッドイヤー・エアロスペース社のエンジニアで、軍用の高解像度ビデオ ディスプレイを設計していました。また、ドンは、ポピュラー エレクトロニクス誌やラジオ エレクトロニクス誌に趣味のプロジェクトを多数執筆していました。このビデオ プロジェクトは、ドンの最も影響力のあるプロジェクトである、TV タイプライターとして知られる低価格のビデオ端末の着想のきっかけとなりました。

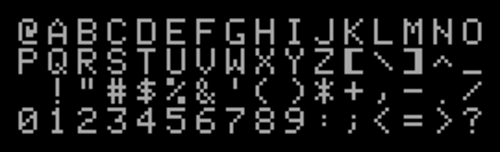

低価格のマイクロプロセッサや半導体コンピュータのメモリが普及する前の時代に作られたこのシステムは、小規模な集積 TTLデジタルロジックとシフトレジスタメモリを使用していました。回路の多くは、アナログジェネレータの出力とメモリのタイミングを合わせることに関係しており、メモリはビットごとに出力にシフトする必要がありました。画面上のテキストは、最初の文字生成集積回路の1つであるSignetics 2513 [4] によって生成されました。
この記事は1973年9月号に掲載されました。6ページの記事に加えて、完全なレイアウトプランを含む16ページの拡大版を郵送料2ドルで発送することも提案されました。[4]機能が限られているため、当初は雑誌で1冊20ドルで約20部売れると見積もっていました。しかし、要望が殺到し、最終的には1万部を発送しました。[5]プロ用端末が1,000ドル以上するので、この120ドルのキットはお買い得に見えました。
11月号では、編集者はTVタイプライターの小冊子を注文した何千人もの読者に発送が遅れたことについて謝罪した。また、入手困難な電子部品の入手先もリストアップした。ドン・ランカスターは読者からの一連の質問に答え、TVタイプライターの追加機能や使用法についてのアイデアも提供した。[6] 12月号にはTVタイプライターの小冊子の訂正ページが掲載された。[7]両方の通知は、小冊子のその後の印刷物に含まれた。
コンパクトな設計と複雑な回路のため、TV タイプライターは愛好家にとって挑戦的なプロジェクトとなった。しかし、多くの人がプロジェクトを完成させ、中にはIntel 8008ベースのコンピュータに接続する者もいた。1975 年 4 月号のMicro-8 Newsletterには、TV タイプライターをMark-8またはSCELBIコンピュータに接続するためのユーザーによる変更とインターフェイス設計が 6 ページにわたって掲載されている。 [8]オリジナルの TV タイプライターの設計には、シリアル インターフェイス、モデム接続、カセット テープへのオフライン データ保存は含まれていなかった。Don Lancaster は、1975 年 9 月号のBYTEマガジンと TV タイプライター クックブックでこれらについて書いている。Roger Smith が設計したシリアル インターフェイス ボードは、1975 年 2 月号のRadio Electronicsに掲載された。[9]
キーボード
今日ではキーボードは簡単に入手でき、安価で、標準のインターフェースを備えています。1973 年当時、新しいキーボードはコンピュータおよび端末メーカーのみが入手できました。余剰キーボードは愛好家向けに提供されていましたが、それらはBaudotやEBCDICなどのASCII以外のコードを生成することが多かったのです。TV タイプライター プロジェクトとキットにはキーボードは含まれていませんでした。9 月号の表紙のユニットは、ドン ランカスターが 1973 年 2 月号で行ったキーボード プロジェクトを示しています。[10]このプロジェクトでは、各キー スイッチのスプリングの製造を含め、55 個のキー スイッチを手作りしました。ほとんどの愛好家は余剰キーボードを使用し、ASCII コードを生成するように変更しました。現在コンピュータ歴史博物館に展示されているドン ランカスターのプロトタイプ TV タイプライターには、Radio-Electronics の 1974 年 2 月号で公開された ASCII エンコーダ回路を備えた余剰キーボードがあります。[11]このエンコーダの設計図は、TV タイプライターの小冊子にも含まれていました 。

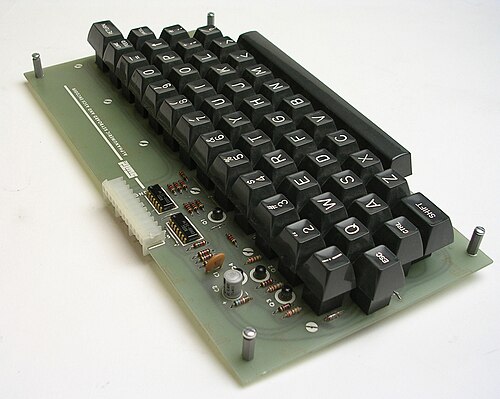

ポピュラーエレクトロニクス（1974年4月）は、ドン・ランカスターが設計し、サウスウェストテクニカルプロダクツから39.50ドルで販売されている完全なキーボードキットを特集しました。[12]最初のバージョンでは、キーマトリックスをデコードするために単純なRTL ICを使用していました。この設計はすぐに改良され、フル機能のキーボードエンコーダーICを使用するようになりました。
CT-1024 ...
サウスウェスト・テクニカル・プロダクツは、裸の回路基板のセットを27 ドル、主要な集積回路 8 個を49.50 ドルで販売して事業を開始しました。愛好家は残りの部品を自分で入手しなければなりませんでした。
オリジナルの TV タイプライターは組み立てが難しく、一部の IC は生産中止になっていたため、Southwest Technical Products はキットを再設計することにしました。代替品は TV タイプライター II として Radio Electronics で紹介されました。今回は、完全な設計が 1975 年 2 月から 6 号にわたって発行されたため、読者は設計図一式を注文する必要はありませんでした。
SWTPCのDaniel Meyer は、Datapointで端末設計に携わっていたエンジニアの Ed Colle に協力を依頼し、新しい TV タイプライターを設計しました。SWTPC CT-1024 端末は、スクロールなしで 32 文字を 16 行で表示しました。一般的な TTL 部品と 2102 スタティック RAM を使用しました。ボードは、組み立てやすいように、非常にゆるい部品間隔と広いトレースでレイアウトされました。シリアル インターフェイスを含むオプション ボードの完全なセットが提供されました。キーボードは Don Lancaster の設計に基づいています。端末の残りの部分は Ed Colle が担当しました。
設計は1974年後半に完了し、キットは1974年12月までに販売準備が整いました。CT-1024の最初の広告は、1975年1月号のPopular Electronics誌のAltair 8800コンピュータの記事の反対側のページに掲載されました。[13] CT-1024は、オプション付きの完全なキットがわずか275ドルだったため、非常に成功しました。1977年に、スクロール機能と大文字と小文字を合わせて1行あたり64文字を表示できる改良版のCT-64に置き換えられました。
テレビタイプライタークックブック
1975 年までに、ドン ランカスターはPopular ElectronicsやRadio-Electronicsなどの雑誌に 100 本以上の記事を執筆しました。また、 1968 年にはRTL Cookbookというデジタル設計書も執筆しました。抵抗器トランジスタ ロジック(RTL) は初期の IC 技術で、TTLに置き換えられたため、1974 年にTTL Cookbook を出版しました。この本は 20 年間印刷され、100 万部を売り上げました。
オリジナルの TV タイプライターは、低価格のRAM が利用可能になる前に設計されたため、すぐに時代遅れになりました。ドンは多くの設計改良を行い、 1976 年にTV タイプライター クックブックとして出版しました。一部は、 Byte マガジンの創刊号に連載されました。この本は、ビデオ コンピュータ ターミナルの設計方法に関するガイドで、次の章に分かれています。
- 「基本的なこと」
- 「TVT用集積回路」
- "メモリ"
- 「システムタイミング - 計算と回路」
- 「カーソルと更新回路」
- 「キーボードとエンコーダー」
- 「シリアルインターフェース」
- 「テレビインターフェース」
- 「ハードコピーとカラーグラフィック」
この本は、多くの愛好家や専門家が家庭用コンピュータ システム用のビデオ ディスプレイを設計する際に参考にしました。第 7 章のカセット インターフェイス設計は、カンザス シティ標準の基礎となりました。この本の回路はマイクロプロセッサに依存せず、TTL のみに依存しています。TV Cheap Video Cookbook (1978) には、 6502または6800マイクロプロセッサで動作する TVT 6 5/8 が紹介されています。この設計は、 KIM-1マイクロコンピュータを対象としていました。
オリジナルの TV タイプライターの本の表紙には、ドン・ランカスターが設計し、サウスウェスト・テクニカル・プロダクツが販売した ASCII キーボードが描かれています。初期のコンピュータ ストア チェーンであるバイト ショップは、出版社に自社のロゴを表紙に追加させ、TTL クックブックとTV タイプライター クックブックを自社の店舗で販売しました。後の版の表紙はラジオ シャックの店舗用にデザインされました。初版の第 9 刷は 1983 年に行われました。
参照
参考文献
- ^ランカスター、ドン（1973 年9月）。「TVタイプライター」。ラジオエレクトロニクス。44 （9）。ニューヨーク：ガーンズバック出版：43-52。
- ^ フライバーガー、ポール、スウェイン、マイケル(2000)。『Fire in the Valley: The Making of the Personal Computer』ニューヨーク：マグロウヒル。pp. 35–36。ISBN 0-07-135892-7。「パーソナルコンピュータの夢の実現に向けた大きな一歩は、1973年にラジオエレクトロニクスがドン・ランカスターによる『テレビタイプライター』についての記事を発表したときに起こりました。」
- ^ Ceruzzi, Paul E. (2003). 現代コンピューティングの歴史。ケンブリッジ、マサチューセッツ州: MIT プレス。p. 226。ISBN 0-262-53203-4。「影響力のあるプロジェクトの 1 つは、ドン・ランカスターが設計し、 1973 年 9 月にRadio-Electronicsで発表された TV タイプライターでした。 」
- ^ abランカスター、ドン（1973 年9月）。「TVタイプライター」（PDF）。ラジオエレクトロニクス。44 （9）。ニューヨーク：ガーンズバック出版：43–52。
- ^ ソーシャル。
- ^ 「TVタイプライターのノートとコメント」ラジオエレクトロニクス44 （ 11）。ニューヨーク：ガーンズバック出版：1973年11月16、22。
- ^ ランカスター、ドン（1973年12月）。「TVタイプライターの修正」。ラジオエレクトロニクス。44 （ 12）。ニューヨーク：ガーンズバック出版：16、22。
- ^ Singer, Hal 編 (1975 年 4 月 15 日)。「TVT-1 の修正」。Micro - 8コンピュータ ユーザー グループ ニュースレター。1 (6)。カリフォルニア州ロンポック: Cabrillo Computer Center: 27–33。
- ^ スミス、ロジャー (1975 年 2 月)。「UART と TV タイプライター用モデム」。ラジオエレクトロニクス。第 46 巻、第 2 号。ガーンズバック出版。pp. 51–53。
- ^ ランカスター、ドン（1973年2月）。「低コストキーボード」。ラジオエレクトロニクス。44 （ 2）。ニューヨーク：ガーンズバック出版：54〜57、87、88。
- ^ ランカスター、ドン (1974 年 2 月)。「改良された ASCII エンコーダーの構築」。ラジオエレクトロニクス。第 45 巻、第 2 号。ニューヨーク: ガーンズバック出版。pp. 59–61、92–96。
- ^ ランカスター、ドン (1974 年 4 月)。「ASCII キーボードとエンコーダー」。ポピュラーエレクトロニクス。第 5 巻、第 2 号。Ziff Davis。pp. 27–31。
- ^ Roberts, H. Edward; William Yates (1975 年 1 月)。「Altair 8800 ミニコンピュータ」。Popular Electronics誌、第 7 巻、第 1 号。ニューヨーク: Ziff-Davis。pp. 33–38。「SWTPC が CT-1024 端末システムを発表できることを誇りに思います」という全面広告が 32 ページに掲載されました。Altair 8800 の記事は 33 ページから始まりました。
文献
- 雑誌
- ラジオエレクトロニクス; 1973年9月。
- 書籍
- ランカスター、ドン(1969)。RTLクックブック(初版)。インディアナポリス、インディアナ州: ハワード W. サムズ。ISBN 0-672-20715-X。
- ランカスター、ドン (1974)。TTL クックブック (初版)。インディアナポリス、インディアナ州: ハワード W. サムズ。ISBN 0-672-21035-5。
- ランカスター、ドン (1976)。TVタイプライター クックブック(初版)。インディアナポリス、インディアナ州: ハワード W. サムズ。ISBN 0-672-21313-3。
- ランカスター、ドン。TVタイプライタークックブック（PDF）（第3版）。2022年3月28日時点のオリジナルよりアーカイブ（PDF） 。
- ランカスター、ドン (1978)。『チープビデオクックブック』（初版）。インディアナポリス、インディアナ州：ハワード W. サムズ。ISBN 0-672-21524-1。
- TVT I の建設記事
- ランカスター、ドン (1973 年 2 月)。「低コスト キーボード」。ラジオ エレクトロニクス。第 44 巻、第 2 号。ニューヨーク: ガーンズバック パブリケーションズ。pp. 54–57、87–88。
- ランカスター、ドン (1973 年 4 月)。「ASCII キーボード エンコーダ」。ラジオ エレクトロニクス。第 44 巻、第 4 号。ニューヨーク: ガーンズバック パブリケーションズ。pp. 55–59。
- ランカスター、ドン (1973 年 9 月)。「TV タイプライター」。ラジオエレクトロニクス。第 44 巻、第 9 号。ニューヨーク: ガーンズバック出版。pp. 43–52。
- 「TV タイプライターのノートとコメント」。ラジオエレクトロニクス。第 44 巻、第 11 号。ニューヨーク: Gernsback Publications。1973 年 11 月。16、22 ページ。
- ランカスター、ドン (1973 年 12 月)。「TV タイプライターの修正」。ラジオエレクトロニクス。第 44 巻、第 12 号。ニューヨーク: ガーンズバック出版。16、22 ページ。
- ランカスター、ドン (1974 年 2 月)。「改良された ASCII エンコーダの構築」。ラジオエレクトロニクス。第 45 巻、第 2 号。ニューヨーク: ガーンズバック出版。pp. 59–61、92–96。
- ガーラン、ハーマン (1974 年 3 月)。「FCC 警告」。ラジオエレクトロニクス。第 45 巻、第 3 号。ニューヨーク: ガーンズバック出版。86 ページ。
- ランカスター、ドン (1974 年 4 月)。「ASCII キーボードとエンコーダー」。ポピュラー エレクトロニクス。第 5 巻、第 2 号。ニューヨーク: Ziff-Davis Publishing。pp. 27–31。
- スミス、ロジャー (1975 年 2 月)。「テレビ タイプライター用 UART とモデム」。ラジオ エレクトロニクス。第 46 巻、第 2 号。ニューヨーク: ガーンズバック パブリケーションズ。pp. 51–53。
- TVT II の建設記事
- Colle, Ed (1975 年 2 月)。「TV タイプライター II」。ラジオエレクトロニクス。第 46 巻、第 2 号。ニューヨーク: Gernsback Publications。pp. 27–30。
- Colle, Ed (1975 年 3 月)。「TV タイプライター II、パート 2」。ラジオ エレクトロニクス。第 46 巻、第 3 号。ニューヨーク: Gernsback Publications。pp. 56–58。
- Colle, Ed (1975 年 4 月)。「TV タイプライター II、パート 3」。ラジオ エレクトロニクス。第 46 巻、第 4 号。ニューヨーク: Gernsback Publications。pp. 61–63、86、87、90。
- Colle, Ed (1975 年 9 月)。「TV タイプライター II スクリーン リード ボード」。ラジオ エレクトロニクス。第 46 巻、第 9 号。ニューヨーク: Gernsback Publications。pp. 56、57、76、77。
- Colle, Ed (1975 年 11 月)。「TV タイプライター II 手動カーソル ボード」。ラジオ エレクトロニクス。第 46 巻、第 11 号。ニューヨーク: Gernsback Publications。pp. 61–63、86、87、90。
- Colle, Ed (1976 年 4 月)。「TVT II 用シリアル インターフェイス」。ラジオ エレクトロニクス。第 47 巻、第 4 号。ニューヨーク: Gernsback Publications。pp. 60 ～ 62、80、81。
- TVT-6 の建設記事
- ランカスター、ドン (1977 年 7 月)。「TVT-6 の構築: 低コストのダイレクト ビデオ ディスプレイ」。ポピュラー エレクトロニクス。第 12 巻、第 1 号。ニューヨーク: Ziff-Davis Publishing。pp. 47–52。
- ランカスター、ドン (1977 年 8 月)。「TVT-6 の構築: パート II」。ポピュラー エレクトロニクス。第 12 巻、第 2 号。ニューヨーク: Ziff-Davis Publishing。pp. 49–54。KIM-1 マイクロコンピュータ用の 6502 アセンブリ言語で記述されたビデオ ソフトウェアがあります。
- ランカスター、ドン (1977 年 10 月)。「TVT-6 用の 16 進数から ASCII へのコンバーター」。ポピュラー エレクトロニクス。第 12 巻、第 4 号。ニューヨーク: Ziff-Davis Publishing。pp. 49–52。
- BYTE誌に連載中のTVタイプライタークックブック
- ランカスター、ドン (1975 年 9 月)。「シリアル インターフェイス」。BYTE。第 1 巻、第 1 号。ピーターボロ、NH: Green Publishing。pp. 22–37。
- ランカスター、ドン (1975 年 10 月)。「テレビ インターフェイス」。BYTE。第 1 巻、第 2 号。ピーターボロ、NH: Green Publishing。pp. 20–33。
- ランカスター、ドン (1975 年 11 月)。「揮発性記憶の内と外」。BYTE第 1 巻第 3 号。ピーターボロ、NH: グリーン パブリッシング。pp. 12–17。
- ランカスター、ドン (1975 年 12 月)。「読み取り専用メモリ技術」。BYTE第 1 巻、第 4 号。ピーターボロ、NH: Green Publishing。pp. 64–69。
