超伝導無線周波数

超伝導無線周波数 (SRF)科学技術には、電気超伝導体の無線周波数デバイスへの応用が含まれます。超伝導材料の極めて低い電気抵抗により、RF 共振器は極めて高い品質係数Qを得ることができます。たとえば、 1.8ケルビンで 1.3 GHz のニオブSRF共振空洞がQ =5×10 ¹⁰の品質係数を得るのは一般的です。このようにQが非常に高い共振器は、非常に低い損失と狭い帯域幅でエネルギーを蓄えます。これらの特性は、高性能粒子加速器構造の構築など、さまざまな用途に活用できます。

SRF 共振空洞での損失量は非常に小さいため、次のような比較で説明されることがよくあります。ガリレオ・ガリレイ(1564–1642) は、単純な機械的共振形式である振り子運動の最初の研究者の 1 人でした。ガリレオが、今日の SRF 空洞の標準的な品質係数Qを持つ 1 Hz 共振器で実験し、17 世紀初頭から埋葬された研究室で揺れたままにしておいたら、その振り子は今日でも元の振幅の約半分で揺れていたでしょう。

超伝導 RF の最も一般的な用途は、粒子加速器です。加速器では通常、超伝導材料で作られた、または超伝導材料でコーティングされた共鳴 RF 空洞を使用します。RF ソースをアンテナと結合することで、空洞内に電磁場が励起されます。アンテナから供給される RF が空洞モードの RF と同じ場合、共鳴場は高振幅になります。空洞の開口部を通過する荷電粒子は、電界によって加速され、磁界によって偏向されます。SRF 空洞で駆動される共鳴周波数は、加速される粒子の種類に応じて、通常 200 MHz から 3 GHz の範囲です。

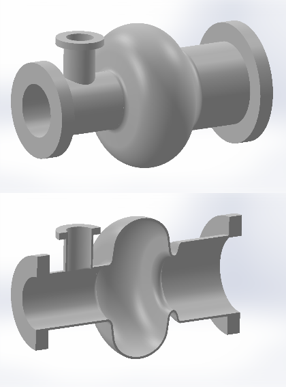

このような SRF 空洞の最も一般的な製造技術は、高純度ニオブシートをスタンピング加工して薄壁 (1～3 mm) のシェル部品を形成することです。その後、これらのシェル部品を溶接して空洞を形成します。

SRF 空洞セットアップの主要要素の簡略図を以下に示します。空洞は飽和 液体ヘリウム槽に浸されています。ポンプによりヘリウム蒸気の沸騰が除去され、槽の温度が制御されます。ヘリウム容器は、超流動の熱特性を利用するために、ヘリウムの超流動 ラムダ点より低い圧力までポンプで汲み上げられることがよくあります。超流動は熱伝導率が非常に高いため、優れた冷却剤になります。さらに、超流動は自由表面でのみ沸騰するため、機械的摂動の原因となる空洞表面での泡の形成が防止されます。セットアップには、RF 電力を空洞場に、そして通過する粒子ビームに結合するためのアンテナが必要です。セットアップの低温部分は、極めてよく絶縁されている必要がありますが、これはヘリウム容器とすべての補助的な低温コンポーネントを囲む真空容器によって最もよく実現されます。真空容器とここでは説明されていない多くの詳細を含む完全な SRF 空洞封じ込めシステムは、クライオモジュールです。

超伝導 RF 技術への参入は、常伝導 RF 空洞戦略よりも複雑で、費用と時間がかかります。SRF には、厳しい空洞処理のための化学施設、高圧水洗浄とコンポーネントの組み立てのための低粒子クリーンルーム、およびクライオモジュール容器と極低温技術のための複雑なエンジニアリングが必要です。SRF の厄介な点は、大型リニアコライダーに必要な高Q空洞を大量生産で一貫して製造する能力がまだ確立されていないことです。それでも、多くの用途では、SRF 空洞の能力が、厳しい性能要件の多くに対する唯一のソリューションとなります。

SRFの物理と技術に関する詳細な解説書がいくつか公開されており、その多くは無料でオンラインで入手できます。CERNの加速器学校の議事録^{[2] [3] [4]}、国際リニアコライダーで使用されるSRF空洞のさまざまな側面を徹底的に紹介する科学論文^[5] 、奇数年に世界各地で開催される隔年開催のRF超伝導に関する国際会議^{[6] 、および会議で発表されたチュートリアル[7]}などがあります。

粒子加速器では、多種多様な RF 空洞が使用されています。歴史的に、そのほとんどは電気の良導体である銅で作られ、空洞内の電気損失によって発生する熱を除去するために外部の水冷により室温近くで動作していました。しかし、過去 20 年間で、加速器施設では、常伝導銅空洞よりも超伝導空洞の方が加速器に適している (または必要である) ことがますます明らかになっています。RF 空洞で超伝導体を使用する理由は、正味の電力節約ではなく、加速される粒子ビームの品質を向上させるためです。超伝導体の AC 電気抵抗はわずかですが、消費されるわずかな電力は、通常 1.6 K ～ 4.5 K の液体ヘリウム槽内の非常に低い温度で放射されるため、このような低温を維持するには大量のエネルギーが必要です。小さな RF 電力消費による熱が存在する状態で極低温槽を維持するために必要な冷却電力は、カルノー効率によって決定され、常温銅空洞の常伝導電力消費と容易に比較できます。超伝導 RF 空洞を使用する主な動機は次のとおりです。

• 高デューティ サイクルまたは CW 動作。SRF キャビティは、強力な水冷を使用していても銅キャビティの電気損失によって銅が溶ける可能性がある状況で、高デューティ サイクルまたは CW で高電磁場を励起できます。
• 低いビームインピーダンス。SRF 空洞の電気損失が低いため、ビーム軸に沿って高い加速場を維持しながら、ビームパイプの開口部を大きくすることができます。常伝導空洞では、壁電流の電力損失を補うために電場を集中させるために、小さなビーム開口部が必要です。しかし、小さな開口部は、より大きな航跡場を発生させるため、粒子ビームに悪影響を及ぼす可能性があります。航跡場は、「ビームインピーダンス」および「損失パラメータ」と呼ばれる加速器パラメータによって定量化されます。
• ほぼすべての RF 電力はビームに送られます。空洞を駆動する RF ソースは、加速される粒子ビームによって吸収される RF 電力のみを供給すればよく、SRF 空洞壁で消費される RF 電力はごくわずかです。これは、壁の電力損失がビームの電力消費量に簡単に匹敵するか、それを上回ってしまう常伝導空洞とは対照的です。クライストロン、誘導出力管(IOT)、ソリッド ステートアンプなどの RF ソース技術は、電力が増加するとコストが劇的に増加するため、RF 電力予算は重要です。

超伝導材料科学の今後の進歩により、超伝導臨界温度 T _{c が}さらに高くなり、その結果 SRF バス温度もさらに高くなると、空洞と周囲の環境との間のサーモクラインが減少するため、SRF は RF 空洞に対する通常の伝導アプローチよりも大幅な純電力節約をもたらす可能性があります。ただし、バス温度を高くすると、超流動性(現在は液体ヘリウムで利用されています) が (たとえば) 液体窒素では存在しないという事実など、他の問題も考慮する必要があります。現在、「高T _c」超伝導材料はどれも RF アプリケーションには適していません。これらの材料の欠点は、その基礎となる物理特性とバルクの機械的特性が加速空洞の製造に適さないことに起因しています。ただし、有望な材料のフィルムを機械的に適する他の空洞材料に堆積させることで、SRF アプリケーションに役立つエキゾチックな材料の実現可能なオプションを提供できる可能性があります。現在、SRF 材料の事実上の選択肢は依然として純粋なニオブであり、これは臨界温度が 9.3 K で、4.2 K 以下の液体ヘリウム浴中では超伝導体として良好に機能し、優れた機械的特性を備えています。

超伝導 RF の物理学は複雑で長くなることがあります。しかし、複雑な理論から導き出されたいくつかの単純な近似値は、SRF 空洞の重要なパラメータのいくつかを提供するのに役立ちます。

背景として、RFキャビティの関連パラメータのいくつかを以下に列挙する。共振器の品質係数は次のように定義される。

${\displaystyle Q_{o}={\frac {\omega U}{P_{d}}}}$、

どこ：

ωは共振周波数（rad/s）であり、

Uは[J]に蓄えられたエネルギーであり、

P _{d は、}エネルギーUを維持するために空洞内で消費される電力（W）です。

空洞内に蓄えられたエネルギーは、その体積に対する場のエネルギー密度の積分によって与えられる。

${\displaystyle U={\frac {\mu _{0}}{2}}\int {|{\overrightarrow {H}}|^{2}dV}}$、

どこ：

Hは空洞内の磁場であり、

μ _{0 は}自由空間の透磁率です。

消費される電力は、その表面上の抵抗壁損失の積分によって与えられる。

${\displaystyle P_{d}={\frac {R_{s}}{2}}\int {|{\overrightarrow {H}}|^{2}dS}}$、

どこ：

R _{s は}表面抵抗であり、これについては後述します。

キャビティ境界が共通座標系の軸に沿っていることはめったにないため、上記の式における電磁場の積分は、通常は解析的に解かれることはありません。代わりに、単純でないキャビティ形状の電磁場を解き、上記の式を数値的に積分するさまざまなコンピュータ プログラムによって計算が実行されます。

ジオメトリ係数と呼ばれるRFキャビティパラメータは、特定の材料壁の損失を除いた、キャビティの形状のみの影響による加速電界を提供するキャビティの有効性をランク付けします。ジオメトリ係数は次のように与えられます。

${\displaystyle G={\frac {\omega \mu _{0}\int {|{\overrightarrow {H}}|^{2}dV}}{\int {|{\overrightarrow {H}}|^{2}dS}}}}$、

その後

${\displaystyle Q_{o}={\frac {G}{R_{s}}}\cdot }$

SRF キャビティの壁損失は、材料の準備、極低温槽の温度、電磁場レベル、その他の非常に可変的なパラメータによって大幅に異なる可能性があるため、壁損失とは無関係に他の設計と比較できるように、キャビティ設計のジオメトリ係数が引用されます。ジオメトリ係数はキャビティのサイズにも依存せず、キャビティの形状がスケーリングされて周波数が変わっても一定です。

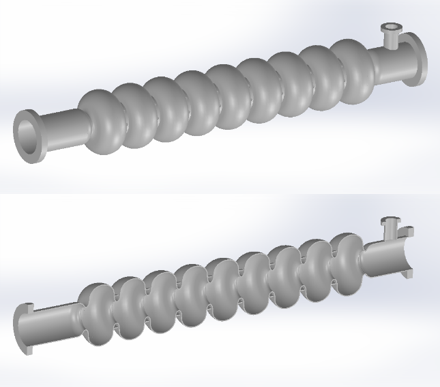

上記のパラメータの例として、国際リニアコライダー^{[5]の典型的な9セルSRF空洞}_（別名TESLA空洞）は、 G =270Ω、Rs = _10nΩとなり、Qo =2.7×1010^となります。

上記の式におけるSRF空洞の重要なパラメータは表面抵抗R _sであり、複雑な物理が関係してくる部分である。室温付近で動作する常伝導銅空洞の場合、R _{s は}経験的に測定されたバルク電気伝導率σによって 単純に決定される。

${\displaystyle R_{s\ normal}={\sqrt {\frac {\omega \mu _{0}}{2\sigma }}}}$ 。

銅の場合、300 Kではσ =5.8×10 ⁷  (Ω·m) ^−1、1.3 GHzではR _{s copper} = 9.4 mΩです。

高周波場におけるタイプII超伝導体の場合、R _{s は}超伝導BCS抵抗と温度に依存しない「残留抵抗」の合計として考えることができる。

${\displaystyle R_{s}=R_{BCS}+R_{res}}$ 。

BCS抵抗はBCS理論から導かれる。BCS RF抵抗の性質を見る一つの方法は、DC電流に対して抵抗がゼロである超伝導クーパー対は有限の質量と運動量を持ち、RF場のAC電流に対して正弦波状に変化するため、小さなエネルギー損失が生じるということである。ニオブのBCS抵抗は、温度がニオブの超伝導臨界温度の半分以下、T < T _c /2のときに、次の ように近似できる。

${\displaystyle R_{BCS}\simeq 2\times 10^{-4}\left({\frac {f}{1.5\times 10^{9}}}\right)^{2}{\frac {e^{-17.67/T}}{T}}}$ [Ω],

どこ：

fは周波数（Hz）です。

Tは温度（[K]）であり、

ニオブの場合、 T _c =9.3 K なので、この近似はT <4.65 Kに有効です。

超伝導体の場合、BCS 抵抗は周波数の 2 乗で増加する (約f  ^{2 )}のに対し、通常の伝導体の場合、表面抵抗は周波数の平方根で増加する (約√ f ) ことに注意してください。このため、超伝導空洞アプリケーションの大部分は、より低い周波数 (<3 GHz) に適しており、通常の伝導空洞アプリケーションは、より高い周波数 (>0.5 GHz) に適していますが、アプリケーションによっては重複する部分もあります。

超伝導体の残留抵抗は、ランダムな材料欠陥、高温化学反応と緩やかな冷却により表面に形成される水素化物、およびまだ特定されていないその他の原因など、いくつかの原因から生じます。定量化可能な残留抵抗の寄与の 1 つは、タイプ II 超伝導体の磁気フラクソンを固定する外部磁場によるものです。固定されたフラクソン コアは、ニオブ内に小さな常伝導領域を作成し、それらを合計して正味抵抗を推定できます。ニオブの場合、R _sへの磁場の寄与は次のように近似できます。

${\displaystyle R_{H}={\frac {H_{ext}}{2H_{c2}}}R_{n}\approx 9.49\times 10^{-12}H_{ext}{\sqrt {f}}}$ [Ω],

どこ：

H _extは[ Oe ]の任意の外部磁場であり、

H _c2はタイプII超伝導体の磁気クエンチ磁場であり、ニオブの場合は2400 Oe（190 kA/m）であり、

R _{n は}ニオブの常伝導抵抗（オーム）です。

地球の公称磁束 0.5 ガウス(50 μT ) は、0.5 Oe (40 A/m) の磁場に変換され、超伝導体内の残留表面抵抗が BCS 抵抗よりも桁違いに大きくなり、超伝導体の損失が大きくなりすぎて実用に耐えなくなります。このため、超伝導空洞は磁気シールドで囲まれ、空洞に浸透する磁場を通常 10 mOe (0.8 A/m) 未満に低減します。

上記の近似値を1.8 K、1.3 GHzのニオブSRF空洞に適用し、磁場を10 mOe (0.8 A/m)と仮定すると、表面抵抗成分は次のようになる。

R _BCS  = 4.55 nΩおよび

R _res  =  R _H  = 3.42 nΩ、正味の表面抵抗は

R _s  = 7.97 nΩ。この空洞の場合

G  = 270 Ωの場合、理想的な品質係数は次のようになります。

Q0  = 3.4× ¹⁰¹⁰_です。

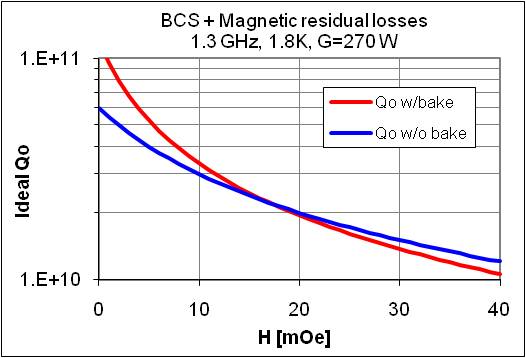

先ほど説明したQ _{o は}、キャビティの軽い真空ベークを行うことで、さらに最大 2 倍まで改善できます。経験的に、ベークにより BCS 抵抗は 50% 減少しますが、残留抵抗は 30% 増加するようです。下のグラフは、ベーク済みキャビティとベークなしキャビティの残留磁場の範囲に対する 理想的なQ _{o値を示しています。}

一般に、SRF 空洞の実験設定では、空洞のエバネッセント場に近すぎるステンレス鋼の真空フランジなどの補助部品での RF 損失によるQ _{o の}低下が起こらないように、細心の注意を払う必要があります。ただし、注意深い SRF 空洞の準備と実験構成により、低い磁場振幅だけでなく、通常は磁場クエンチ限界の 75% である空洞磁場まで、理想的なQ _{o が}達成されています。残留損失と無視できるほど小さな欠陥により局所的なスポットが加熱され、最終的に超伝導臨界温度を超えて熱クエンチにつながるため、磁場クエンチ限界に達する空洞はほとんどありません。

粒子加速器で超伝導 RF 空洞を使用する場合、空洞内の磁場レベルは、空洞を通過するビームを最も効率的に加速するために、通常、可能な限り高くする必要があります。上記の計算で説明されているQ _o値は、磁場が増加するにつれて低下する傾向があり、これは特定の空洞について「 Q  vs  E」曲線としてプロットされます。ここで、「E 」は、 TM ₀₁モードの加速電界を指します。理想的には、加速電界が磁気クエンチ電界の点まで増加しても、空洞の Q o_は一定のままであり、下のプロットの「理想的な」破線で示されます。ただし、実際には、適切に準備されたニオブ空洞でも、プロットの「良好な」曲線で示されているように、Q vs E 曲線は理想を 下回り ます 。

SRF 空洞では、ニオブの不純物、化学反応中の過度の熱による水素汚染、表面仕上げの粗さなど、 Q 対 E性能を低下させる現象が数多く発生します。数十年の開発を経て、SRF 空洞の生産を成功させるために必要な処方箋が生まれつつあります。これには以下が含まれます。

• 生のニオブシートの渦電流スキャンによる不純物の検出、
• 電子ビーム溶接パラメータの良好な品質管理、
• 水素汚染を避けるために酸化学反応中にキャビティ温度を低く維持する。
• キャビティ内部を電解研磨して非常に滑らかな表面を実現。
• 粒子汚染を除去するために、クリーンルーム内でろ過水を使用してキャビティ内部を高圧洗浄（HPR）する。
• クリーンルーム内でクリーンな手順でキャビティやその他の真空装置を慎重に組み立てる。
• キャビティを 120 °C で 48 時間真空焼成します。これにより、通常、Q _{o が}2 倍向上します。

電解研磨や真空ベークなどの一部の手順がなぜ成功につながるのか、その根本的な原因については不明な点が残っています。ただし、この規定に従わない場合、Q  vs  E曲線は、以下のグラフの「Qスロープ」曲線で示されているように、磁場が増加するとQ _oが過度に低下することがよくあります 。Q スロープ現象の根本的な原因を見つけることは、現在進行中の基礎 SRF 研究の主題です。得られた洞察は、より簡単なキャビティ製造プロセスにつながるだけでなく、ニオブに代わるより高いT _{c の}代替品を見つける ための将来の材料開発の取り組みにも役立つ可能性があります。

2012年、SRF空洞のQ(E)依存性が初めて発見され、TiドープSRF空洞でQ上昇現象が観測されました。^[9]加速磁場の増加とともにQ値が増加し、これはドープ空洞のギャップエッジの電子状態密度のピークが鋭くなり、そのピークがRF電流によって広がることで説明されました。^[10]その後、同様の現象が窒素ドーピングでも観測され、これが高性能空洞の現在の最先端の準備となっています。^[11]

粒子加速器で SRF 空洞を使用する主な理由の 1 つは、その大きな開口部によってビーム インピーダンスが低くなり、有害なビーム不安定性のしきい値が高くなることです。荷電粒子ビームが空洞を通過すると、小径のビームパイプから大きな中空の RF 空洞への移行時に伝導壁の直径が突然増加し、その電磁放射場が乱されます。その後、粒子の放射場の一部がビームパイプに再進入すると「切り取られ」、空洞内に航跡場として残ります。航跡場は、空洞内の外部から駆動される加速場に単純に重ね合わされます。通過するビームから航跡場として電磁空洞モードが発生することは、ドラムスティックがドラムヘッドを叩いて多くの共鳴機械モードを励起するのと似ています。

RF キャビティ内のビーム航跡場は、外部駆動 TM _{01モードを含む多くの}電磁モードのスペクトルのサブセットを励起します。繰り返し粒子ビームが RF キャビティを通過するたびに、一連のモードの航跡場エネルギーが増加するため、多数のビーム不安定性が発生する可能性があります。

電荷qを持ち、長さが与えられたキャビティモードの波長よりもはるかに短く、時刻t =0にキャビティを通過する粒子束の場合、与えられたモードでキャビティ内に残される航跡場電圧の振幅は^[12]で与えられる。

${\displaystyle V_{wake}={\frac {q\omega _{o}R}{2Q_{o}}}\ e^{j\omega _{o}t}\ e^{-{\frac {\omega _{o}t}{2Q_{L}}}}=kq\ e^{j\omega _{o}t}\ e^{-{\frac {\omega _{o}t}{2Q_{L}}}}}$ 、

どこ：

Rは、次式で定義されるキャビティモードのシャントインピーダンスである。

${\displaystyle R={\frac {\left(\int {{\overrightarrow {E}}\cdot dl}\right)^{2}}{P_{d}}}={\frac {V^{2}}{P_{d}}}}$ 、

EはRFモードの電界であり、

P _{d は}電界E を生成するために空洞内で消費される電力であり、

Q _{L は}キャビティの「負荷Q 」であり、結合アンテナからのエネルギー漏れを考慮している。

ω _{o は}モードの角周波数であり、

虚数指数はモードの正弦波の時間変化であり、

実指数項は時間とともに航跡場がどれだけ減少するかを表す。

${\displaystyle k={\frac {\omega _{o}R}{2Q_{o}}}}$RF モードの損失パラメータ と呼ばれます。

シャントインピーダンスR は、通常、電磁場を解くコンピュータプログラムによって、モードの電磁場の解から計算できます。V _wakeの式では、他の項は通常アプリケーションによって決定され、固定されているため、 R / Q _{o の}比率は、さまざまなキャビティ形状のウェイクフィールド振幅の優れた比較尺度として機能します。数学的には、

${\displaystyle {\frac {R}{Q_{o}}}={\frac {V^{2}}{\omega _{o}U}}={\frac {2\left(\int {{\overrightarrow {E}}\cdot dl}\right)^{2}}{\omega _{o}\mu _{o}\int {|{\overrightarrow {H}}|^{2}dV}}}={\frac {2k}{\omega _{o}}}}$ 、

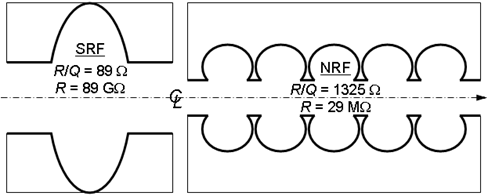

ここで、上で定義された関係が使用されています。R / Q _oは、キャビティの散逸を除外するパラメータであり、キャビティ形状が、その容積に蓄積されたエネルギーあたりの加速電圧を生成する有効性の尺度と見なされます。ウェイクフィールドがR / Q _oに比例することは、ビーム開口部が小さいキャビティが軸上に電界を集中させて高いR / Q _{o を}持つ一方で、粒子束の放射フィールドの多くを有害なウェイクフィールドとして切り取ることから、直感的にわかります。

航跡場による空洞内の電磁場の増大の計算は複雑になる可能性があり、特定の加速器の動作モードに大きく依存する。時間間隔T _bで間隔をあけて繰り返し粒子束が出現し、束の長さが特定のモードの波長よりはるかに短いストレージリングの単純なケースでは、モードによってビームに与えられる長期定常状態の航跡場電圧は次のように表される^[12]。

${\displaystyle V_{ss\ wake}=V_{wake}\left({\frac {1}{1-e^{-\tau }e^{j\delta }}}-{\frac {1}{2}}\right)}$ 、

どこ：

${\displaystyle \tau ={\frac {\omega _{o}T_{b}}{2Q_{L}}}}$束間の航跡場の減衰であり、

δ は、キャビティを通過するバンチ間の航跡場モードの位相シフトです。

計算例として、位相シフトδ=0とします。これは、設計上、TM ₀₁モードの場合に近く、残念ながらいくつかの HOM で発生する可能性があります。δ=0 (または RF モードの周期の整数倍、δ=n2π ) の場合、最悪のケースの航跡場構築が与えられます。この場合、後続のバンチは、前のバンチの航跡場によって最大限に減速され、「自己航跡」のみの場合よりもさらに多くのエネルギーを放出します。次に、ω _o  = 2 π  500 MHz、T _b =1 μs、Q _L =10 ⁶とすると、航跡場の構築はV _{ss wake} =637× V _wakeになります。どの加速器キャビティでも、いわゆる「トラップ モード」が存在することが落とし穴となります。これは、キャビティから漏れない HOM であり、その結果、この例で使用されているものよりも桁違いに大きいQ _{L を}持つ可能性があります。この場合、トラップモードのウェイクフィールドの蓄積により、ビームの不安定性が発生する可能性があります。V ss ウェイクフィールドによるビームの不安定性への影響は、次に_説明するように、基本加速モード TM ₀₁と他のすべての RF モードに対して異なる方法で対処されます。

加速器のTM ₀₁₀モードの航跡場関連のビーム安定性を扱う複雑な計算により、ビーム束と駆動 RF モードの間に、可能な限り高いビーム電流で安定した動作を可能にする特定の位相領域があることが示されています。ただし、ビーム電流が増加すると、ほぼすべての加速器構成が不安定になります。上で指摘したように、ビーム航跡場の振幅はキャビティ パラメータR / Q _{oに比例するため、これは通常、TM 01}関連のビーム不安定性の可能性の比較尺度として使用されます。500 MHz 超伝導キャビティと 500 MHz 常伝導キャビティのR / Q _oとRの比較を以下に示します。両方のキャビティによって提供される加速電圧は、SRF の冷却電力を含めると、特定の正味電力消費に対して同等です。SRFキャビティのR / Q _{o は}常伝導バージョンの 15 分の 1 であるため、ビーム不安定性の影響を受けにくくなります。これが、このような SRF 空洞が高電流ストレージリングでの使用に選択される主な理由の 1 つです。

_{RF キャビティの基本的な加速 TM 010}モードに加えて、多数の高周波モードと少数の低周波双極子モードが荷電粒子ビーム航跡場によって励起されます。これらはすべて一般に高次モード (HOM) と呼ばれます。これらのモードは加速粒子ビームのダイナミクスには役に立たず、ビームの不安定性を引き起こすだけなので、Q _{L を}できるだけ低くするためには、強く減衰させるのが最適です。減衰は、双極子とすべての HOM が SRF キャビティから優先的に漏れるようにし、次に抵抗 RF 負荷に結合することによって実現されます。不要な RF モードの漏れはビームパイプに沿って発生し、キャビティの開口部の形状を慎重に設計することによって生じます。開口部の形状は、TM _{01モードをキャビティ内の高い}Q _oで「閉じ込め」、HOM が伝搬できるように調整されています。 HOM の伝播は、この wiki ページの上部にある SRF キャビティ CAD 断面に示されているように、キャビティの片側に、より小さい直径のキャビティ アイリスの向こう側に、より大きな直径のビームパイプを配置することで促進されることがあります。ビームパイプの直径が大きいほど、HOM はキャビティから HOM アンテナまたはビームライン吸収体まで簡単に伝播できます。

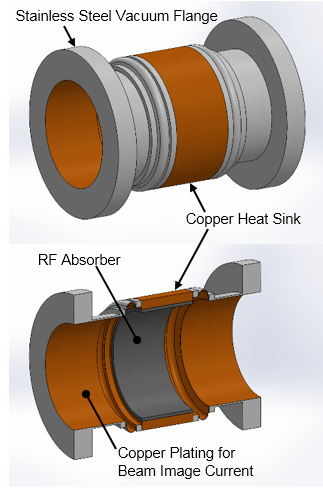

HOM の抵抗負荷は、ビームパイプの側面の開口部にループ アンテナを配置し、同軸線で RF をクライオスタットの外側の標準 RF 負荷にルーティングすることで実装できます。別の方法としては、隣の画像に示すように、内部表面に RF 損失材料を取り付けた中空の円筒として HOM 負荷をビームパイプに直接配置する方法があります。この「ビームライン負荷」アプローチは、負荷が高 RF 電力を吸収しながら、汚染に敏感な SRF キャビティのすぐ近くの高真空ビームライン環境を維持する必要があるため、技術的に困難になる可能性があります。さらに、このような負荷は、冷たい SRF キャビティからビームパイプに沿って大きな温度勾配を回避するために、極低温で動作する必要がある場合もあります。ただし、ビームライン HOM 負荷構成の利点は、アンテナ結合と比較して吸収帯域幅と HOM 減衰が大きいことです。この利点は、高電流加速器の安定した粒子ビームと不安定な粒子ビームの違いになる可能性があります。

SRF 技術の重要な部分は極低温工学です。SRF 空洞は、1.6 K ～ 4.5 K の温度の液体ヘリウムの槽に浸された薄壁構造になる傾向があります。ヘリウム槽を室温の外部環境から遮断するには、慎重な工学が必要です。これは、次の方法で実現されます。

• ガスによる対流熱伝達を排除するために冷たい部品を囲む真空チャンバー。
• 冷たい部品を包む多層断熱材。この断熱材は、アルミニウムマイラーと薄いグラスファイバーシートを交互に重ねた数十層で構成されており、300 K の外壁から真空断熱材を通して放射される赤外線を反射します。
• 低温の塊と室温の真空容器との間の低熱伝導性の機械的接続。これらの接続は、たとえば、真空容器内のヘリウム容器の塊を支えたり、SRF キャビティの開口部を加速器ビームラインに接続したりするために必要です。どちらのタイプの接続も、真空容器の境界で内部の極低温から室温に移行します。これらの部品の熱伝導率は、断面積が小さく、真空ビームパイプ用のステンレス鋼や機械的支持用の繊維強化エポキシ (G10) などの低熱伝導性材料で構成されていることによって最小限に抑えられます。真空ビームパイプには、ビームのイメージ電流を伝播するために、その内面に良好な電気伝導性も必要です。これは、内面に約 100 μm の銅メッキを施すことで実現されます。

極低温工学における最大の課題は、液体ヘリウムの冷凍設備です。SRF キャビティで消費される小さな電力と真空容器への熱漏れは、どちらも非常に低温での熱負荷です。冷凍機は、カルノー効率η _Cと「実用的」効率η _pの積で与えられる、本来の低い効率でこの損失を補わなければなりません。カルノー効率は熱力学の第 2 法則から導かれ、非常に低くなることがあります。次式で与えられます。

${\displaystyle \eta _{C}={\begin{cases}{\frac {T_{cold}}{T_{warm}-T_{cold}}},&{\mbox{if }}T_{cold}}T_{cold}}T_{warm}-T_{cold}\\1,&{\mbox{otherwise}}\end{cases}}}$

どこ

T _coldは冷たい負荷の温度であり、この場合はヘリウム容器であり、

T _{warm は}冷凍ヒートシンクの温度で、通常は室温です。

ほとんどの場合、T _warm = 300 K なので、T _cold ≥ 150 K の場合、カルノー効率は 1 です。実用効率は、カルノー効率の基本的な物理学とは別に、冷凍システムで作用する多くの機械的非理想性を考慮した包括的な用語です。大規模な冷凍設備では、ある程度の規模の経済性があり、0.2～0.3 の範囲でη _{p を}達成できます。冷蔵庫によって消費される 壁コンセント電力は、

${\displaystyle P_{warm}={\frac {P_{cold}}{\eta _{C}\ \eta _{p}}}}$ 、

どこ

P _{cold は}温度T _coldで消費される電力です。

たとえば、冷凍機が 1.8 K のヘリウムをクライオモジュールに送り、キャビティと熱漏れによってP _cold =10 W が放散される場合、T _warm =300 K およびη _p =0.3 の冷凍機はη _C =0.006 となり、壁コンセント電力はP _warm =5.5 kWになります。もちろん、ほとんどの加速器施設には多数の SRF キャビティがあるため、冷凍プラントは非常に大規模な設備になることがあります。

SRF キャビティの動作温度は、通常、SRF システム全体の電力コンセントが最小になるように選択されます。右側のグラフは、液体ヘリウムを所望の温度にするためにヘリウム容器をどの圧力までポンプで送らなければならないかを示しています。大気圧は 760  Torr (101.325 kPa) で、これは 4.2 K ヘリウムに相当します。超流動λポイントは約 38 Torr (5.1 kPa) で発生し、これは 2.18 K ヘリウムに相当します。ほとんどの SRF システムは、大気圧 (4.2 K) で動作するか、λ ポイント以下 (通常は約 1.8 K、約 12 Torr (1.6 kPa) に相当) でシステム効率が最適になるかのいずれかです。
