ストッキングフレーム

ストッキングフレームは、繊維産業で使用されていた機械編み機です。1589年にノッティンガム近郊のカルバートンのウィリアム リーによって発明されました。伝統的にフレームワーク編みとして知られるその使用は、繊維産業の機械化における最初の大きな段階であり、産業革命の初期の歴史において重要な役割を果たしました。綿編みやリブ編みに適応され、1800 年までにはレース編み機として適応されました。

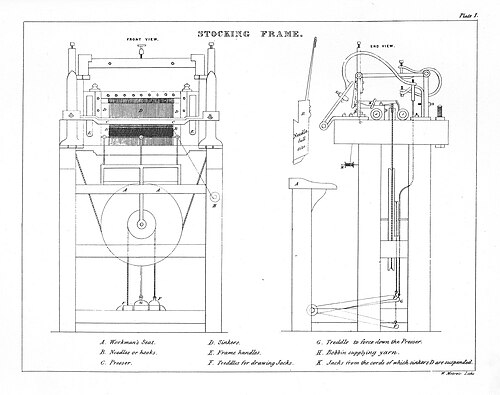

リーの機械は頑丈な木製のフレームで構成されていた。筒編みではなく、直線編みをしていた。ループごとに別々の針が付いていた。これは低炭素鋼のひげ針で、先端が反り返っていて、くぼみに押し付けてループを閉じることができる。針は、オペレーターと前後に移動する針棒で支えられていた。ひげは、同時に押さえ棒で押し付けられた。最初の機械は 1 インチあたり 8 本の針があり、梳毛に適していた。次のバージョンは 1 インチあたり 16 本の針があり、絹に適していた。^[1]

機械式ムーブメント: ^[2]

1. 針棒が前進し、開いた針がウェブをクリアします。
2. 緯糸が針の上に置かれ、ジャックシンカーが下降してループを形成します。
3. 横糸は仕切り棒によって押し下げられます。
4. ジャックシンカーが前方に移動し、開いた針のひげに糸を引き込みます。
5. 押さえ棒が下がり、針のループが閉じ、古いステッチの列が針から引き抜かれます。
6. ジャックシンカーが編み物の前に降りてきて、編み物を引き上げ、プロセスを再開できるようにします。

この機械は手編みの動作を模倣していた。リーはエリザベス1世女王にこの機械の操作法を実演し、特許を取得しようとしたが、手編み産業への影響を恐れて拒否された。元の機械は1インチあたり8本の針で、粗い生地しか作れなかった。リーは後に機械を改良し、1インチあたり20本の針を作った。1598年までに彼はウールだけでなく絹のストッキングも編めるようになったが、ジェームズ1世から再び特許を拒否された。リーはアンリ4世の支援を受けて労働者と機械を連れてフランスに移住したが、事業を継続することができなかった。彼は1614年頃にパリで亡くなった。労働者のほとんどは機械を持ってイギリスに戻り、ロンドンで販売された。^[3]

リーの設計が商業的に失敗し、編み機の行き詰まりを招いたかもしれないが、リーの助手の一人であるジョン・アシュトンが「ディバイダー」と呼ばれる機構を追加することで、決定的な改良を行った。^[3]これは、ジャックシンカーがすべての針の上に大きなループを引き下ろし、シンカーバーがループを分離した後に使用され、ディバイダーはループの上に置かれ、ひげ針が前方に引っ張られるときにガイドとなる。

ロンドン郊外のスピタルフィールズ村に移住した亡命ユグノー教徒の絹紡績工たちによって、繁盛する事業が築かれました。1663年、フレームワーク編み物の名誉ある会社に王室勅許状が発行されました。しかし、1785年頃までに、より安価な綿製のストッキングの需要が高まりました。フレームは改良されましたが、個人が購入するには高価すぎたため、裕福な男性が機械を購入し、編み物工たちに貸し出し、材料を提供し、完成品を買いました。競争が激しくなると、彼らは勅許会社が設定した基準を無視しました。フレームは、 1680年頃にニコラス・オールソップによってレスターに導入されましたが、彼は抵抗に遭遇し、最初はノースゲート通りの地下室で密かに働き、自分の息子や近親者の子供たちを弟子として連れて行きました。^[4] 1728年、ノッティンガムの治安判事はロンドン会社の権威を認めなかったため、貿易の中心地は北のノッティンガムに移りました。ノッティンガムにもレース製造産業がありました。

綿ストッキングの画期的な進歩は、1758 年にジェデダイア ストラットがフレーム用のアタッチメントを導入し、後に「ダービー リブ」として知られるようになったときに起こりました。ノッティンガムのフレームメーカーは、原材料がますます不足していることに気付きました。当初はインドで紡がれた糸を使用していましたが、これは高価で、糸を 2 本撚る必要がありました。ランカシャーの糸はフスチアン用に紡がれ、質感がさまざまでした。彼らは自分で綿を紡ごうとしましたが、ウールの長い繊維に慣れていたため、非常に困難を経験しました。一方、はるかに短いウールに慣れていたグロスター紡績業者は綿を扱うことができ、彼らのフレームメーカーはノッティンガムの生産者と競争していました。

リチャード・アークライトが新しい実験的な紡績機械を持って到着したのは、ちょうどその頃でした。彼は当初、馬力で動く工場を建設しましたが、一度に 6 台から 8 台の機械が必要で、30 分ごとに交換する必要があることは明らかでした。彼はクロムフォードに移り、後に水上紡績機として知られるようになったものを設置しました。ストラットは彼のパートナーとして、ベルパーとミルフォードに工場を設立しました。こうして、この地域はノッティンガムに続いて綿ストッキングの生産を開始し、一方、ジョン・ロンブが設立した工場のあるダービーは主に絹の生産を続け、農業地帯のレスターは羊毛の生産を続けました。

ストッキングフレームに機械力を適用するには、回転運動に適合させる必要がありました。1769年、時計職人のサミュエル・ワイズは、手動フレームを回転式に変更する特許を取得しました。ノッティンガムの場合、蒸気炭はノッティンガムシャー炭田から簡単に入手できました。^[5]

1812 年までに、使用されているフレームは 25,000 台以上と推定され、そのほとんどは 3 つの郡にあり、フレームはカルバートンに戻ってきました。

ダービーリブマシンは1757年にストラットによって発明されました。これは、ループを取って反転させる垂直に動作する追加のひげ針のセットで構成されていました。これにより、平編みと裏編みが使用できるようになり、リブ編みとよりタイトで柔軟な生地につながりました。^[6] 3：1リブを作るには、3本目の水平針の後に1本の垂直針が必要です。^[7]

レース編みは、ステッチを滑らせたり、ステッチを拾ったり、2 つを一緒に編んだりすることで実現できます。フレームでは、ティッカー ワイヤーで個々のループを実現し、手で拾うランを作成できます。フレームは、ティッカー バーとタック プレッサーを追加して改造され、ホールド ステッチとタック ステッチが可能になりました。ここでは、横糸がひげに保持され、次のコースまで運ばれ、2 本の糸が一緒に渡されます。モリス氏とベッツ氏は、1764 年にステッチ転送装置の特許 (807) を取得しました。これは、1 つの針から別の針に糸を渡すものです。タック ステッチでは、これにより「アイレット ホール」が作成されます。部分的なステッチ転送により、マーカー ステッチが作成されます。^[8]

1764年、ストッキングフレームに大幅な変更が加えられ、横編みのネットを製造できるようになりました。発明者とされるハモンドは、ティッカーを使用して、2本の中間の針を交差させて1本目の針から3本目の針にステッチを移し、クロスステッチを作成しました。また、ティッカーを使用して、2つのステッチを右に2つ、次に左に2つ動かし、ダブルクロスステッチであるヴァランシエンヌレースを作成しました。これを行うには、ティッカーバーをフレームから取り外し、「ドッグ」、つまり関節式アームに取り付けました。これにより、前方への動きでスクープし、横方向への動きでショギングが可能になりました。新しい発明が特許を取得しました。1769年のフロストのティッカーネット、1777年の2つのプレーンネット、1781年のスクエアネットです。これらの特許は激しく守られました。ハーベイは、ピンマシンでティッカーワイヤーを回避するために、ティッカーワイヤーの形状を変更しました。これはリヨンとパリで人気となり、1800年には2000個のフレームが使用されていました。^[9]

1803年には、ホールズワース社が300番手の綿を生産していたため、綿は絹とともに使用されました。 ^[10]

後に、リーが最初の機械を発明したのは、彼に付き合うよりも編み物に集中することを好んだ恋人に復讐するためだったという伝説が生まれました。この物語を描いた絵が、かつてロンドンのストッキング フレーマーズ ギルドホールに展示されていました。1846 年、ビクトリア朝の芸術家アルフレッド エルモアは、この物語のバリエーションを、人気のある絵画「ストッキング織機の発明」で制作しました。この絵画では、リーが妻が編み物をするのを見ながら自分のアイデアについて熟考している様子が描かれています (ノッティンガム城博物館)。
