 スタートポイント灯台（井戸小屋と灯台守の小屋を含む） | |
| 位置 | スタート地点、ストークナム、サウスハムズ、イギリス |
|---|---|
| OSグリッド | SX8294237116 |
| 座標 | 北緯50°13′21″ 西経3°38′32″ / 北緯50.222439° 西経3.642282° / 50.222439; -3.642282 |
| タワー | |
| 構築済み | 1836 |
| 構築者 | ジェームズ・ウォーカー |
| 工事 | 花崗岩 |
| 自動化 | 1993 |
| 身長 | 28メートル（92フィート） |
| 形 | バルコニーとランタンを備えた円筒形の塔 |
| マーキング | 白 |
| オペレーター | トリニティ ハウス |
| 遺産 | グレード II 指定建造物 |
| 霧信号 | 60秒ごとに爆発します。 |
| ライト | |
| 焦点高さ | 62 m (203 フィート) (白)、55 m (180 フィート) (赤) |
| レンズ | 3次フレネルレンズ |
| 強度 | 815,000カンデラ |
| 範囲 | 25 nmi (46 km; 29 マイル) (白)、9 nmi (17 km; 10 マイル) (赤) |
| 特性 | Fl(3) W 10s、FR |
スタートポイント灯台は、イギリスのデボン州スタートポイント沖の船舶を守るために1836年に建てられました。夏季に一般公開され、トリニティハウスが所有・運営しています。イングリッシュヘリテージによってグレードIIの指定建造物に指定されています。[1]
歴史
工事
スタート ポイントは、ジェームズ ウォーカーが設計した 29 の塔のうちの 1 つです。灯台はゴシック スタイルで、上部には銃眼付きの 欄干があります。主塔はタール塗りの白塗りの花崗岩の切石で造られ、銅の屋根をかぶせた鋳鉄製のランタンが付いています。高い円形の塔は高さ 92 フィート (28 m) で、成型された台座と台座ステージがあり、その上に 2 つの縮小ステージがあります。北側と南側に 2 つの入口ポーチがあります。南側のポーチは塞がれており、4 中心のアーチ フード モールドがあり、北側のポーチへの出入り口にはチューダー アーチがあります。どちらにもトリニティ ハウスの腕木が付いた一段高い欄干があります。塔の内部には、塔の内部井戸の周囲に片持ち式の花崗岩の階段があり、鋳鉄製のニューエルで仕上げられた 鉄の手すりが付いています。
灯台には元々、地上階と2階に灯台守の住居があったが、1871年に南北のポーチの両側に新しい灯台守の家が建てられたため、この住居は撤去された。1882年には塔から離れた東側に別のコテージが建てられた。3つのコテージはすべてジェームズ・ダグラスによって設計された（ただし、北と南の住居は1950年代半ばに再建された）。[2]

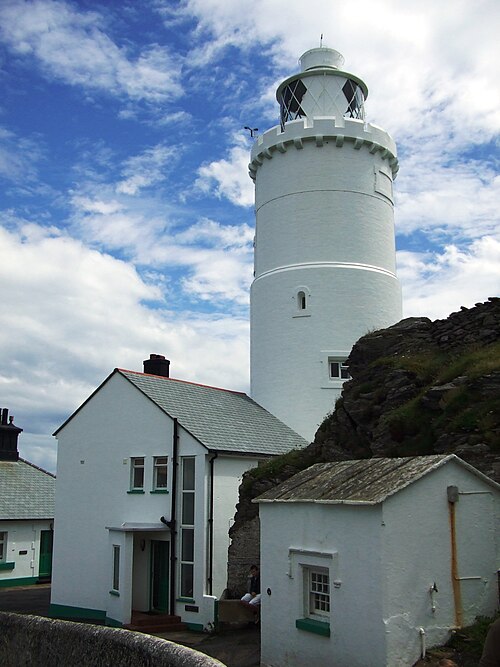

近くにある他の建物は、井戸小屋[3]や豚小屋[4]など、もともと船でしか灯台に出入りできなかった灯台守が使用していた。
光学
元々の主な光学系は、8つの大きな（一次）フレネルレンズの回転する八角形アレイと、その上に7層の凹面鏡で構成されていました。[5] [6]これは、トリニティハウスが灯台に屈折光学系（つまりレンズベース）を設置した初めてのケースでした。 [7]ニューカッスル・アポン・タインのクックソン＆カンパニーによって製造されたこの設計は、オーガスティン・フレネルの研究に基づいて北部灯台委員会の技師であるアラン・スティーブンソンが開発した改良された屈折光学系に基づいています。[8]
1873年、ジェームズ・ダグラスの設計による新しいランタンが塔の上に建てられました。[9]その中に、ジェームズ・ティミンズ・チャンスの設計による、より強力な新しい回転光学系が設置されました。これは、中央のレンズ要素の上下に屈折プリズムを備えた、6面対称の一次光学系です。当時、その6つのレンズパネル（円に対して60°）は、「フラムバラ岬の一部を除いて、これまでに建設された方位角で最も広い」ものでした。 [10]古い45°レンズと比較すると、出力は3対2のオーダーでした。 [9]同じ設計の装置が翌年、サウススタックとケープボンの灯台に設置されました。[10]
主灯に加えて、塔の窓からはスケリーズ堤防を示すために固定された赤い補助灯が照らされている。[8]これは主灯と同時に設置された（ただし、当初は赤ではなく白で、より高い窓から照らされていた）。[11]当初の光源は、 21インチの反射鏡を備えた単一のアルガン灯であったが、[5] 1873年の改修後、代わりに主灯の背面からプリズムによって方向転換された光が使用されるようになった。[9]
灯台は1959年まで石油で動いていたが、その後電化が行われた。[8]同時に主光学系は、3枚の非対称パネルの2つのグループで構成される小型（3次）カタディオプトリックレンズに置き換えられ、グループ点滅光特性を生み出した。[11]
スタートポイント灯台の自動化作業は1992年8月に始まり、LEC Marine社によって82,754ポンドの費用で実施され、1993年初頭に完了した。自動化後、南側の灯台守小屋（1989年の土砂崩れで被害を受けていた）は取り壊された。[11]現在、灯台はエセックス州ハーウィッチのトリニティハウス運用制御センターからテレメトリリンクを介して監視および制御されている。
2018年に回転光学系（1959年から使用されていた）が2段式LEDランタンに交換され、[12]古いレンズは隣接するビジターセンターに展示されました。[13]
霧笛
霧の中では光だけでは不十分であることが判明し、1862年に鐘が設置されました。機械は灯台の南東の崖面に今も建つ小さな建物に収められました。[14]鐘は1分間に48回鳴り、その機構は切り立った崖を伝う管の中に落ちてくる重りによって動かされていました。1877年に鐘はサイレンに置き換えられました。[8] （鐘はプリマス防波堤の灯台に移され、今もそこに吊り下げられています。）
霧警報サイレンは、灯台のすぐ南にある円形の建物に設置され、屋根に取り付けられた水平のホーンから（3分に1回）鳴らされた。このホーンは、卓越風の方向に向けることができる。霧警報は、1883年に2トーンサイレンの設置によってアップグレードされ、3分ごとに3回鳴るようになった（高音、低音、高音）。[16]世紀の変わり目頃には、湾曲した垂直の銅製トランペットから鳴る新しい5インチサイレンのペアなど、新しい機器が設置された。これは、1928年に同じ建物に設置された、屋根の鋳鉄製タレットに収納された円錐形のホーンから鳴る、より強力な12インチサイレンに置き換えられた。[17]同時に、以前のエンジンセットに代わって、空気圧縮機を駆動する2つのガードナーディーゼルエンジンが提供された。 [14]
1989年、海岸の浸食により霧信号所が倒壊した。その結果、多くの場所を平らにし、擁壁を設置する必要があった。代わりに灯台のギャラリーに電気信号が設置された（これは2018年にもっと近代的なシステムに置き換えられる予定である）。[12]必要に応じて、霧笛が60秒ごとに鳴る。
ギャラリー
-

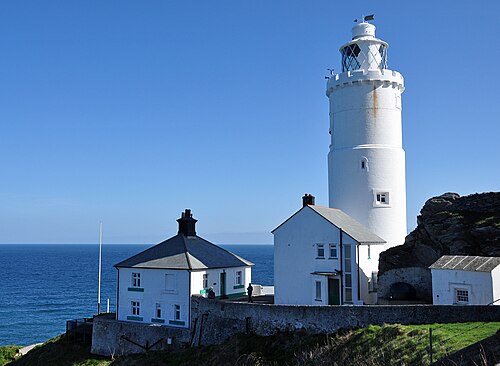

灯台群 -

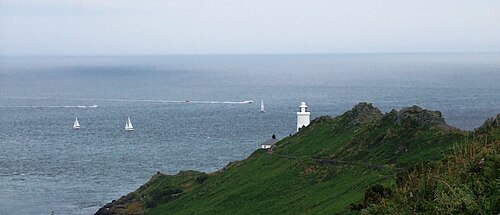

半島の内陸端から見た灯台 -

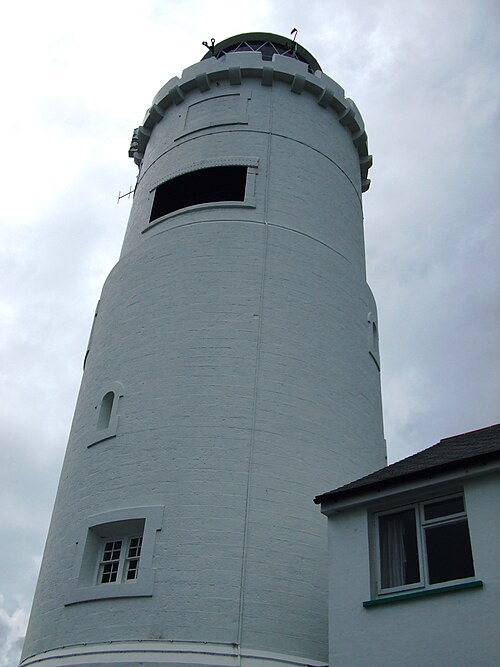

石積み建築のクローズアップ -

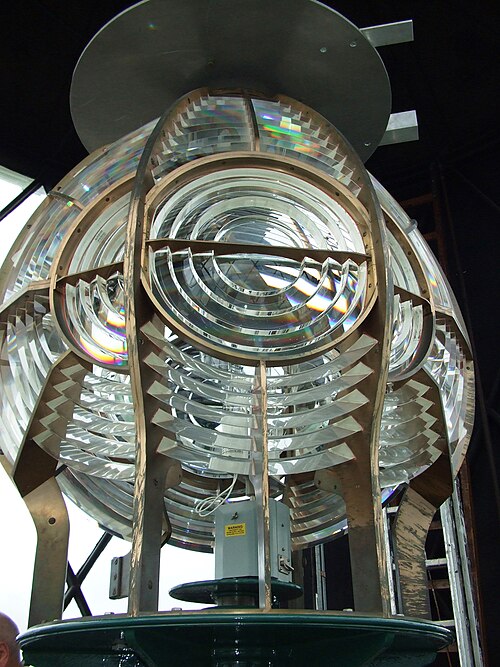

レンズ -

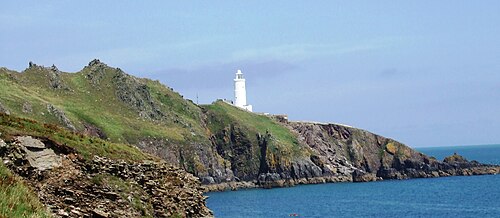

灯台の西側にあるサウスウェストコーストパスから見たところ
