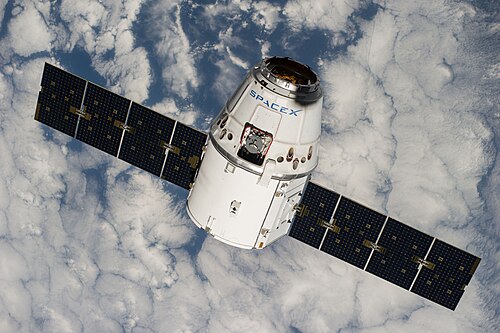

 2014年9月23日、CRS-4ドラゴンがISSに接近中 | |
| 名前 | SpX-4 |
|---|---|
| ミッションタイプ | ISS補給 |
| オペレーター | スペースX |
| コスパーID | 2014-056A |
| SATCAT番号 | 40210 |
| ミッション期間 | 34日13時間46分 |
| 宇宙船の特性 | |
| 宇宙船 | ドラゴン1 C106 |
| 宇宙船の種類 | ドラゴン1 |
| メーカー | スペースX |
| 打ち上げ質量 | 6,000 kg (13,000 ポンド) |
| 乾燥質量 | 4,200 kg (9,300 ポンド) |
| ミッション開始 | |
| 発売日 | 2014 年 9 月 21 日、05:52:03 UTC [1] |
| ロケット | ファルコン 9 v1.1 ( B1010 ) |
| 発射場 | ケープカナベラル、SLC-40 [2] [3] |
| ミッション終了 | |
| 廃棄 | 回復した |
| 着陸日 | 2014 年 10 月 25 日、19:39 UTC [4] |
| 着陸地点 | 大西洋 |
| 軌道パラメータ | |
| 参照システム | 地球中心軌道 |
| 政権 | 低軌道 |
| 傾斜 | 51.6° |
| 国際宇宙ステーションへの停泊 | |
| 停泊港 | ハーモニー の最低点 |
| RMSキャプチャ | 2014 年 9 月 23 日、10:52 UTC [5] |
| 停泊日 | 2014 年 9 月 23 日、13:21 UTC [5] |
| 出港日 | 2014年10月25日 12:02 UTC |
| RMSリリース | 2014 年 10 月 25 日、13:56 UTC [6] |
| 停泊時間 | 31日22時間41分 |
| 貨物 | |
| 質量 | 2,216 kg (4,885 ポンド) [1] |
| 加圧 | 1,627 kg (3,587 ポンド) |
| 非加圧 | 589 kg (1,299 ポンド) |
 NASA SpX-4 ミッション パッチ | |
SpaceX CRS-4（別名SpX-4）[7]は、 NASAと契約した国際宇宙ステーション（ISS）への商業補給サービスミッションであり、2014年9月21日に打ち上げられ、2014年9月23日に宇宙ステーションに到着した。これはSpaceXの無人ドラゴン貨物宇宙船の6回目の飛行であり、商業補給サービス契約に基づいてNASAと契約したSpaceXの4回目の運用ミッションであった。このミッションでは、宇宙でテストされた最初の3Dプリンター、地球上の風速を測定する装置、ステーションから打ち上げられる小型衛星などの機器や物資を宇宙ステーションに持ち込んだ。また、ISSでの長期研究のために20匹のマウスも持ち込んだ。
発売履歴
.jpg/500px-Launch_of_Falcon_9_carrying_SpX_CRS-4_(KSC-2014-4049).jpg)
2014年9月20日の悪天候のため中止となった後、打ち上げは2014年9月21日午前5時52分（UTC）にフロリダ州ケープカナベラル空軍基地（CCAFS）から行われた。[1] [2]
プライマリペイロード
NASAはCRS-4ミッションの契約を結び、主要なペイロード、打ち上げ日時、目標軌道パラメータを決定した。CRS-4は2014年9月21日に打ち上げられ、ペイロードは4,885ポンド（2,216kg）の貨物で、これには1,380ポンド（630kg）の乗組員補給品が含まれていた。[8]貨物にはISS-RapidScatが含まれていた。これは、海面からマイクロ波を反射させて風速を測定することで天気予報を支援するように設計された散乱計で、ステーションのコロンバス実験室の端に取り付けられる外部ペイロードとして打ち上げられた。[ 9 ] CRS-4には、ISSから他の小型衛星を放出するさらに別の手段を提供する宇宙ステーション統合型運動エネルギー発射装置（SSIKLOPS）も含まれている。[10]
さらに、CRS-4は、新しい恒久的な生命科学研究設備である骨密度計（BD）ペイロードをISSに運びました。これはTechshot社によって開発され、NASAと宇宙科学推進センター（CASIS）が利用するためにISS上で骨密度スキャン機能を提供します。このシステムは、二重エネルギーX線吸収法（DEXA）を使用して、マウスの骨ミネラル密度（および除脂肪組織と脂肪組織）を測定します。[11]齧歯類研究ハードウェアシステムもペイロードの一部としてISSに運ばれました。
二次ペイロード
SpaceX は、二次ペイロードの配置、スケジュール、および搭載を主に管理しています。ただし、NASA との契約には、二次ペイロードの特定の危険を排除する特定の制限が含まれており、また、ファルコン 9 の第 2 段が初期の低地球軌道(LEO)に到達した後、SpaceX による二次衛星の再ブーストには、契約で指定された成功確率と安全マージンが必要です。
CRS-4ミッションでは、無重力下での3Dプリンティング実験をISSに運び、ISSから展開される二次ペイロードとして小型衛星SPINSATも運びました。[12]また、宇宙での長期生理学的研究のために20匹のマウスも運びました。[5]
無重力実験での 3D プリント
無重力での 3D 印刷実験では、宇宙での 3D 印刷技術の使用を実証します。3D 印刷は、加熱された材料 (プラスチック、金属など) の流れを押し出し、層を重ねて 3 次元構造を構築するプロセスによって機能します。無重力での 3D 印刷実験では、カリフォルニア州マウンテンビューのMade In Space, Inc.が微小重力用に特別に設計した 3D プリンターをテストします。Made In Space のカスタマイズされた 3D プリンターは、地球から離れた場所で部品を製造する最初のデバイスになります。無重力での 3D 印刷実験では、無重力での積層製造の能力を検証します。[13]国際宇宙ステーションでのこの実験は、宇宙でのオンデマンドの機械工場の確立に向けた第一歩であり、深宇宙での有人ミッションと宇宙での製造に不可欠な要素です。[14]
スピンサット
SPINSAT は、大気の密度を研究するために米国政府の 海軍研究所(NRL)によって建造された直径 56 cm (22 インチ) の球体です。
SPINSATは、デジタル固体推進（DSSP）社の電気固体推進（ESP）スラスタの技術実証機です。[12] DSSPの技術は、電気推進を利用して、キューブサットやナノサットなどの非常に小さく、質量が制限された衛星では一般的に不可能であった軌道操作を小型衛星で可能にします。[15]これはDSSPの初飛行となり、きぼうモジュールのエアロックから展開されます。NASAの安全専門家は、衛星の12個のスラスタクラスターが不活性な固体燃料を燃焼させ、電荷が通過したときにのみ燃焼するため、その性質上、ISSの居住可能領域内で衛星を開始する必要があるこのミッションを承認しました。[16]
齧歯類研究ハードウェアシステム
このミッションでは、齧歯類研究ハードウェアシステムを使用して、微小重力が齧歯類に及ぼす長期的な影響を研究するために、20匹のマウスをISSに持ち込みました。[5]
第一段着陸の試み
CRS-4ミッションのファルコン9第一段は、米国東海岸沖の大西洋上で大気圏に再突入した。その再突入は、火星の高速大気圏突入の研究の一環として、 NASAのWB-57航空機によってビデオに撮影された。[17]
2015年11月、この第一段のパネルがイギリス南西部のシリー諸島沖で浮いているのが発見された。[18] [19]多くのメディアは、この部品は後に爆発したCRS-7打ち上げのものだと主張したが、スペースXはCRS-4のものだと確認した。[20]
ドラゴンの再利用
CRS-4 ドラゴン カプセルの構造コアであるドラゴン C106 は、 SpaceX CRS-11ミッションで改修され、再利用されました。これは、再利用された最初のドラゴン カプセルです。
ギャラリー
スペースX CRS-4
-
CRS-4の打ち上げ -
打ち上げの長時間露光画像 -
CRS-4がISSにドッキング -
パラシュートで降下するドラゴン
.jpg/500px-Launch_of_Falcon_9_carrying_CRS-4_Dragon_(16663204239).jpg)
.jpg/500px-Launch_of_Falcon_9_carrying_CRS-4_Dragon_(16661753958).jpg)
.jpg/500px-ISS-RapidScat_nadir_adapter_removed_from_CRS-4_Dragon_trunk_(ISS041E047410).jpg)
.jpg/500px-CRS-4_Dragon_under_parachute_(16166753344).jpg)
