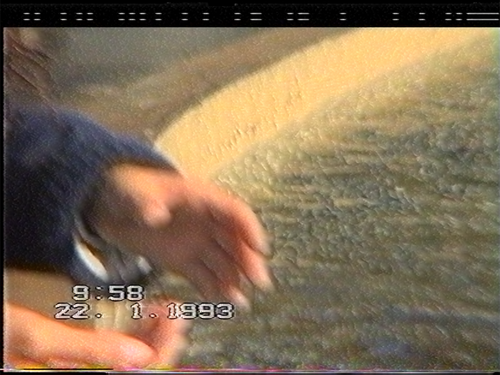

垂直インターバル タイムコード( VITC 、発音は「ビトシー」) は、ビデオ信号の 1 つのスキャン ラインにエンコードされたSMPTE タイムコードの一種です。これらのラインは通常、ビデオ信号の垂直ブランキング インターバルに挿入されます。
1 つの例外を除き、VITC には SMPTEリニア タイムコード(LTC)と同じペイロードが含まれ、追加の同期ビットとエラー検出チェックサムを含む新しいフレーム構造に埋め込まれています。例外は、VITC がインターレース ビデオフレームごとに 2 回 (フィールドごとに 1 回) エンコードされ、2 つのフィールドを区別するために 1 つの追加ビット (「フィールド フラグ」) が使用されることです。
ビデオ フレームには、必要に応じて複数の VITC コードが含まれ、異なる行に記録される場合があります。これは、異なるエンティティが同じテープに異なるタイム コード メタデータのセットをエンコードする必要がある制作現場でよく使用されます。
実用上、VITC は LTC よりも「フレーム精度」が高く、特にアナログ フォーマットでテープ速度が非常に遅い場合に有効です。LTC リーダーはジョグ速度が遅いとコードを見失うことがありますが、VITC は必要に応じてフレームごとに読み取ることができます。逆に、高速 (FF/rew.) では、VITC は画像の歪みにより読み取れないことが多いため、代わりに LTC が使用されることがよくあります。一部の VCR には、最高の精度を提供するために 2 つのフォーマットを自動的に選択する機能があります。
VITC は 90 ビット長で、タイムコード 32 ビット、ユーザーデータ 32 ビット、同期ビット 18 ビット、チェックサム 8 ビットで構成されます。ラインレートの 115 倍のビットレートで、非ゼロ復帰エンコーディングを使用して送信されます。(使用されない 25 ビット時間は、水平ブランキング期間のためのスペースを残すためです。)
- ドロップ フレーム番号付けが使用されている場合、ビット 14 は 1 に設定されます。フレーム番号 0 と 1 は、10 分の倍数を除き、毎分の最初の 1 秒間スキップされます。これにより、30 フレーム/秒のタイム コードを 29.97 フレーム/秒のNTSC標準に変換します。
- ビット 15 (カラー フレーミングビット) は、タイム コードが (カラー) ビデオ信号に同期されている場合に 1 に設定されます。クロミナンス サブキャリアの位相ジャンプを回避するために、カット間でフレーム番号モジュロ 2 (NTSC および SECAM の場合)またはモジュロ 4 (PAL の場合) を保持する必要があります。
- ビット35、55、75は、25フレーム/秒のタイムコードと30/29.97フレーム/秒の間で異なります。[1] : 20 [3] ビットは次のとおりです。
- フィールド フラグ (29.97/30 フレーム/秒の場合はビット 35、25 フレーム/秒の場合はビット 75): これはフレーム番号の追加の下位ビットで、1 つのビデオ フレーム内の 2 つのインターレース フィールドを区別します。フレームの最初のフィールドでは 0 に設定され、2 番目のフィールドでは 1 に設定されます。このビットは、リニア タイムコードの「極性補正」ビットを置き換えます。
- 「バイナリグループフラグ」ビット BGF0 および BGF2 (ビット 55 および 75 は 29.97/30 フレーム/秒、ビット 35 および 55 は 25 フレーム/秒): これらはユーザービットのフォーマットを示します。両方のビットがゼロの場合はフォーマットなし (または未指定) を示します。BGF0 のみが設定されている場合は 4 つの 8 ビット文字 (送信リトルエンディアン) を示します。BGF2 が設定されている組み合わせは予約されています。[1] : 7–8
- ビット 74 (「バイナリ グループ フラグ 1」) は以前は割り当てられていませんでしたが、タイム コードが外部クロックに同期されていることを示すために使用されます。ゼロの場合、タイム コードの開始時間は任意です。
- ビット 82 ～ 89 のチェックサムは、前の 82 ビット (同期ビットを含むため、ビット 82 はビット 74、66、...、2 の XOR です) の単純なバイト単位の XOR であり、生成多項式x 8 +1 を持つ CRC として記述できます。(ゼロにプリセットされ、反転はありません。)
カラー フレーム シーケンスの正確な性質は、使用されているビデオ規格によって異なります。3 つの主要な複合ビデオ規格の場合、PAL ビデオには 8 フィールド (4 フレーム) のカラー フレーム シーケンスがあり、NTSC と SECAM にはどちらも 4 フィールド (2 フレーム) のカラー フレーム シーケンスがあります。
初期のアナログ複合ビデオテープ編集システムでは、編集全体およびビデオ効果のチャンネル間でビデオのカラー フレーミング シーケンスを保持することが重要な問題でした。異なるカラー シーケンス間のカットによってサブキャリア位相がジャンプし、異なるフィールド ドミナンスの 2 つの信号を混合すると、出力カラー フレーム シーケンスと同期していない信号部分にカラー アーティファクトが発生するためです。
これらの問題を防ぐために、SMPTE タイム コードにはカラー フレーミング ビットが含まれています。このビットは、タイムコードが参照するビデオ マテリアルが、ビデオ タイム コードとカラー フレーミング シーケンスの同期に関する標準規則に従っていることを示すために使用できます。両方のタイプのマテリアルでカラー フレーミング ビットが設定されている場合、編集システムは、入力ソース間の編集決定を制限して、タイムコード シーケンス、つまりカラー フレーミング シーケンス間の正しい関係を維持することにより、カラー フレーミングが常に保持されるようにすることができます。
