| M39 | |
|---|---|

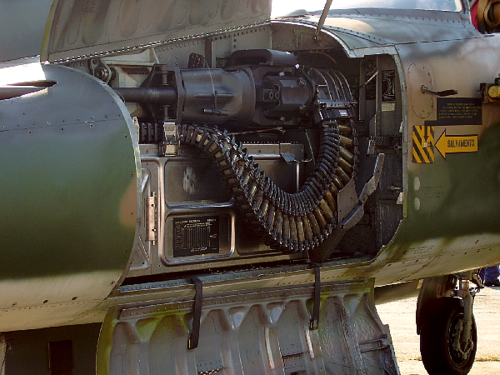

 ブラジルのF-5の機首に搭載されたM39機関砲 | |
| タイプ | 単砲式オートキャノン |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1952年～現在 |
| 生産履歴 | |
| デザイナー | フォードモーターカンパニー |
| 設計 | 1951 |
| メーカー | ポンティアック、フォード、FMCコーポレーションなど |
| 建造数 | 35,500+ |
| バリエーション | M39、M39A1、M39A2、M39A3 |
| 仕様 | |
| 質量 | 80.9 kg (178.5 ポンド) |
| 長さ | 1.83メートル |
| カートリッジ | 20×102mm |
| 口径 | 20 mm（0.8インチ） |
| バレル | シングルバレル（プログレッシブRHパラボリックツイスト、9溝） |
| アクション | 5連発リボルバー |
| 発射速度 | 1,500回転 |
| 銃口速度 | 1,030 m/s (3,300 フィート/s) |
M39砲は、 1940 年代後半にアメリカ空軍向けに開発された口径 20 mm の単連装リボルバー砲です。1950年代初頭から 1980 年代にかけて、 数多くの戦闘機に使用されました。
発達
M39は、第二次世界大戦時代のドイツのモーゼルMG213 20mm（および30mm）砲の設計に基づいてスプリングフィールド兵器廠で開発された。MG213はドイツ空軍向けに開発されたが、実戦には使用されなかった。同じ設計がイギリスの30mm ADEN砲やフランスのDEFA に影響を与えたが、アメリカの設計者は命中力を犠牲にして発射速度と砲口初速を上げるため、より小型の20mm弾を選択した。20×102mm弾は後にフランスでM621砲に採用された。[1]
当初T-160と命名されたこの新型機関銃は、1952年後半の「ガンヴァル」計画の下、数機のF-86セイバー機に戦闘試験のため搭載され、1953年初頭には朝鮮戦争で実戦使用された。計画の結果は驚くべきもので、ガンヴァルF-86Fはミグ戦闘機6機を撃墜し、その他12機に損害を与えた。これにより、M3 .50口径が戦闘機兵器システムの主流から外れた。[2]その後、 F-86H 戦闘爆撃機、F-100スーパーセイバー、F-101AおよびF-101Cブードゥー、F-5フリーダムファイターの標準武装として採用された。M39はB-57B戦術爆撃機にも使用された。F-5タイガーIIの現行モデルでは、この兵器のM39A2版がまだ使用されている。 M39A2は1964年に導入された。[3]
この武器はガス作動式で、銃身と平行に 5 チャンバーの弾倉が取り付けられています。銃身に押し込まれた強制コーンによって密閉されています。密閉動作は1/4インチを超えることはなかった。[4]フィーダー機構は、弾丸が適切に配置されるようにした。これは、回転するマガジンドラムを介して運動力を受けるフィーダーシャフトによって駆動された。これは、推進ガスによって駆動された。[4] 5気筒ドラムの外側には、ランマー/エキストラクタープラットフォームの下にあるシフトカムに作用するベアリングが埋め込まれていた。[4]フィーダーヘッドを切り替えることで、銃を右または左の給弾に設定できた。[4]約35,000台が製造された後、ほぼすべての点でM39を上回ったM61砲に取って代わられた。 [5] M39を搭載して飛行している唯一の米国航空機は、現在訓練用にのみ使用されているノースロップF-5である。フォーシングコーン、放熱、コックオフ防止、リンクテスト、および補強について、発射された弾丸の1000発のうち1発が不発だった。[6] 4つの武器製造業者、3つの独立企業、および大学の研究部門が、この兵器を正しく作動させるために関与した。[5]
1967年のベトナムでは、クチ基地キャンプを拠点とする第116強襲ヘリコプター中隊が、 UH-1ヘリコプターの下側の前方ハードポイントに逆さまに取り付けられたM39を使用し、弾薬はシュートを通して左側の貨物ドアから排出された。 1967 年 5 月から 7 月にかけての部隊の報告書には、「バンカーラインに対して低空攻撃が使用され、かなりの成功を収めている。これは、目標エリアの位置を特定し、正確に特定し、方向転換して高度約 50 フィート (15 メートル) まで降下し (時速 120 ノット (220 km/h))、目標から約 500 メートルの地点で高度約 150 フィート (46 メートル) まで急上昇し、目標に地獄と死と破壊をぶつけ、方向転換して、チャーリーがショックから回復する前に姿を消すというものである...この攻撃は、小屋や樹木が密集した樹木ラインで最も効果的である。小屋はほぼ完全に破壊され、つまり火を放って灰に帰し、樹木ラインは効果的に覆われ、多くの木々の葉が落ちたり、枝などが吹き飛ばされたりする。敵がバンカータイプよりも少ないカバーを使用している状況では、20 mm のカバーは非常に効果的であるため、その地域にいた人々は死亡しているか重傷を負っていると推測するのが妥当である」[7] 弾薬については、同じ部隊の報告書には「弾薬はM-56AZ高性能爆薬焼夷弾#12リンクである。1発あたりの重量はほぼ1ポンドで、爆発半径は9メートルである。約50メートルで回転作動する。何かに接触すると爆発する」と記されている。
航空機の武装としては大きな進歩ではあるが、リボルバー砲はどれも銃身の摩耗、放熱、部品の寿命といった問題を抱えている。M39の最終改良型では、4000発ごとに銃身の交換が義務付けられていた。[8]このシステムと平均故障間隔、重量を考慮して、航空機ではM61バルカンに置き換えられた。 [9]
T-75砲
M39は、台湾（中華民国）が開発したT-75機関砲のベースとなり、海軍艦艇やHMMWV戦術車両に搭載されたM2HB機関銃のより強力な部分的な代替品として使用され、最新の使用例としてはXTR-101およびXTR-102兵器ステーション内で使用されました。[10]
T-82T 20mm連装対空機関砲
台湾（中華民国） が開発したT-75機関砲のベースとなるT-82 20mm連装対空砲。
発射体の仕様
- 弾丸重量: 101 g (3.56 オンス)
- 種類
- M56A3
- 10.7グラムのRDX爆薬と1.3グラムの焼夷弾を装填したHE-I弾[11]
- M242
- ヘイット
- M53
- AP-I鋼の先端は、射程距離1,000メートル、打撃角度0°で6.3mmのRHAを貫通する確率が50%である。 [11]
- M775
- AP-IT
- M55A2
- TP
- M220
- TP-T
参照
- 米陸軍の武器一覧（補給カタログ指定別）（SNL A-91）
- モーゼル BK-27 — ドイツの設計に匹敵する
- エリコンKCA — 同等のスイスのデザイン
- R-23砲— ロシアの設計に匹敵する
