25ペアカラーコード

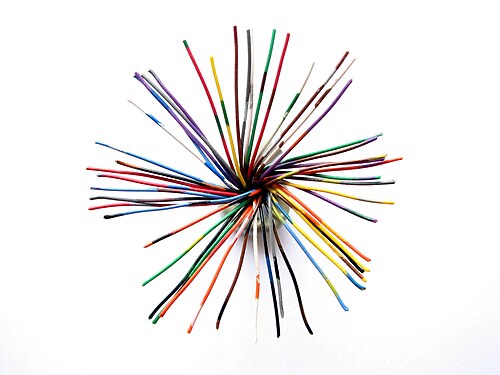

25対カラーコード（元々は偶数カラーコードとして知られていた）^[1]は、通信用のツイストペア配線内の個々の導体を識別するために使用されるカラーコードです。

1950年代にベル研究所がベルシステム向けにポリエチレン絶縁導体（PIC）を使用した新世代の通信ケーブルを開発するとともに、ケーブル内の各導体をマークするための新しい方法が開発された。 ^[2]各ワイヤは2色の組み合わせで識別され、1つは主要色、もう1つは副次色である。主要色と副次色は、5色ずつの2つの異なるグループから選択され、結果として25色の組み合わせとなる。色の組み合わせは、各導体を覆う絶縁体に適用されます。通常、1色は絶縁体の目立つ背景色であり、もう1色は背景の上に適用されるストライプ、リング、またはドットで構成されるトレーサーです。背景色は、対になっている導体のトレーサー色と常に一致し、その逆も同様です。

主要な、あるいは原色のグループは、白、赤、黒、黄、紫の順で選ばれます（覚え方：なぜ逆に走るの？吐いちゃうよ！）。^{[3] [ ISBN不明]}副次的な色は、青、オレンジ、緑、茶、スレート色の順で選ばれます（覚え方：ベルオペレーターはより良いサービスを提供します。^[4]）。^{[5] [6] [7]}

ワイヤペアは、色の組み合わせ、またはペア番号によって直接参照されます。たとえば、ペア 9は赤茶色のペアとも呼ばれます。技術的な表では、色は適切に省略されることがよくあります。

バイオレットは電気通信および電子業界では標準的な名前ですが、パープルと呼ばれることもあります。同様に、スレートは灰色の特定の色合いです。ほとんどの色の名前は、虹または光学スペクトルの従来の色、および順序は異なりますが同じ 10 色を使用する電子カラー コードから取られています。 ^{[引用が必要]}

一般電話サービス(POTS)に使用する場合、最初のワイヤはチップまたはAレッグ (UK) 導体と呼ばれ、通常は直流(DC) 回路のプラス側に接続されます。一方、2 番目のワイヤはリングリードまたはBレッグ (UK)と呼ばれ、回路のマイナス側に接続されます。ラインのこれらの 2 つの側はどちらもローカル グラウンドに接続されていません。これにより、コモン モード除去を備えたバランスのとれたオーディオ回路(差動ペアとも呼ばれます) が作成されます。チップ アンド リング規則は、19 世紀と 20 世紀の電話交換機で使用されていた1 ⁄ 4インチ (6.35 mm) TRS 電話コネクタに基づいています。このコネクタでは、コネクタのチップ接点が絶縁スペーサーによってリング接点から分離されています。ケーブルから最も遠い接続はチップ、中央の接続はリング、ワイヤに最も近い (最大の) 接続はスリーブと呼ばれます。

5対以下の小型ケーブルでは、リングワイヤから白いトレーサーカラーが省略されることがあります。これは必要がないためです。大型ケーブルでは通常、両方のトレーサーカラーが省略されるため、ツイストペアの両方のワイヤを調べてペアを識別する必要がありますが、^[8]製造技術が向上したため、コスト削減にはつながらなくなり、めったに見られません。^[要出典]

顧客構内の古いベルシステムの配線では、撚りのないケーブルが使用されており、各導体は異なる単色でした。4 導体が最も一般的でしたが、6 導体が使用されることもあり、最大 5 ペア (10 導体) の色が定義されていました。これらは、現在の 25 色のコードに次のように対応しています。

25 ペア カラー コードの一般的な用途は、次の表に示すように、メスの 50 ピンミニチュア リボン コネクタを使用するレジスタード ジャックインターフェイス RJ21 の配線です。レセプタクルのピンの形状 (右側の画像) は、表のピン番号に対応しています。ピンの左側の列はリング (R) 導体で、すべてのチップ (T) 導体は右側にあります。

25ペア以上のケーブルの場合、25ペアごとのグループはバインダーグループと呼ばれます。バインダーグループは、白/青のリボンから始まり、白/オレンジのリボンというように、同じ色分けシステムを使用してマイラーリボンでマークされています。24番目のバインダーグループには紫/茶色のリボンが付いており、600ペアのスーパーバインダーが完成します。 ^{[5] [6]}

600 ペア以上のケーブルでは、600 ペアのスーパーバインダー グループ バンドルのそれぞれが、カラー コードの「先端」の色に一致するマイラー バインダー リボンまたは紐で包まれ、白から始まります。パターンは、最初の 25 ペア グループを白/青として再び始まり、600 ペアの倍数またはその一部で無限に続きます。たとえば、900 ペアのケーブルでは、最初の 600 ペアが 25 ペアの 24 グループに分かれて白いバインダーに包まれ、残りの 300 ペアが 25 ペアの 12 グループに分かれて赤いバインダーに包まれます。^{[5] [6]}

一部のケーブルは、電話業界ではよく知られているパターンで「ミラーリング」または「クロックド」されています。技術者は、中央の最初のバインダー グループから始めて、中央局またはスイッチの位置に応じて、ケーブルのグループを螺旋方向に数えます。ケーブルのコアを見てスイッチがその方向にある場合、グループは反時計回りに数えられます。ケーブルがフィールド側にある場合、カウントは時計回りです。マイラー リボンには、各レイヤーの開始位置を示すインジケータがあり、さまざまなケーブル サイズの図がすぐに参照できるように用意されています。^{[5] [6]}

特に米国以外では、屋外ケーブルに他の配色が使用されることもありますが、このカラー コードは北米で数千対までの架空ケーブルや地下ケーブルによく使用されています。英国では、英国郵便局(後の BT) が、現在では CW1308 仕様ケーブルとして広く知られているものにこのカラー コードを使用していました。これは、郵便局の「ケーブルと電線」仕様 No. 1308 に由来しています。

架空ケーブルの接合と設置作業では、長距離通信に電話線工セットまたは「バットセット」を使用するのが一般的です。これを容易にするために、両方のワイヤに「メジャー」カラーを使用してケーブルに追加のワイヤペアが埋め込まれます (残りのワイヤに使用されるメジャー/マイナーカラーの組み合わせではなく)。1 つの追加ペア (赤白) は、6 対から 75 対のケーブルに埋め込まれる場合があります。2 つのペア (赤白と黒白) は、100 対から 300 対のケーブルにカプセル化される場合があります。3 つのペア (赤白、黒白、黄白) は、400 対から 900 対のケーブルに含まれる場合があります。^[6]これらの追加ペアは「トークペア」と呼ばれることが多く、加入者サービスには使用されません。

光ファイバーケーブルに使用される色分け方法であるTIA-598-Cでは、最初の10色は同じで、11番目にローズ色、12番目にアクア色が追加されます。^[10]
