電話ジャックとプラグ

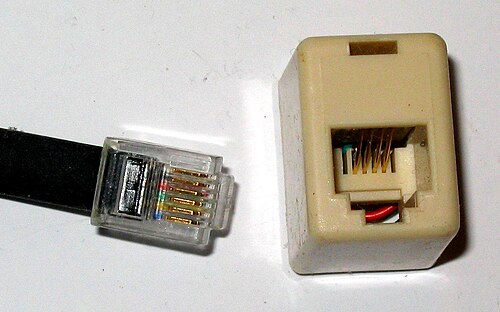

電話ジャックと電話プラグは、電話機やその他の通信機器を建物内の電話配線に接続し、電話ネットワークへの接続を確立するための電気コネクタです。プラグは、通常壁やベースボードに固定されている対応するジャックに挿入されます。電話ジャックとプラグの規格は国によって異なりますが、6P2C スタイルのモジュラープラグが圧倒的に最も一般的なタイプになっています。

RJ11などの接続規格では、電気コネクタの物理的側面だけでなく、各接点の信号定義やデバイスのピン配列、つまり各接点の割り当てや機能も規定されています。 ^[1]モジュラーコネクタは、レジスタードジャック（RJ）シリーズのコネクタのほか、ハンドセットコードのデファクトスタンダードである4P4C（4ポジション、4接点）モジュラーコネクタなどのイーサネットやその他のコネクタにも規定されており、 ^[2]しばしば不適切に^[3]^[4]RJコネクタと呼ばれます。

歴史

歴史的に、電話機は一般的に電話会社が所有し、通常は電話回線に恒久的に配線されていました。用途によっては、顧客の敷地内の別の場所に移動できる携帯用電話機を提供することが必要または便利でした。この目的のために、電話会社はさまざまな数の接点を持つさまざまなデザインのジャックとプラグを開発しました。 1930年頃までは、3つの接点を持つ同心コネクタで十分でしたが、1930年代に電話機をアンチサイドトーン回路にアップグレードすると、卓上セットと電話ハイブリッドと呼び出し音を含む加入者セットの間に少なくとも4つの導体が必要になりました。この目的のために、ベルシステムのエンジニアは、ジャックへの不適切な挿入を避けるために、不均一な間隔のピンを持つ立方体形の4ピンプラグ（タイプ番号283）を開発した。^[5]^[6]

立方体のデザインは、1960 年代半ばに丸型バージョン (No. 505A) に変更されました。4 ピンジャックとプラグの組み合わせは、1970 年代にモジュラージャックに変更されるまで、すべての携帯電話機の標準回線接続であり、米国連邦法で公布された登録ジャック規格に代表されます。

多くの国では当初、コネクタに異なる仕様を使用しており、一部の国固有のコネクタタイプは現在も使用されていますが、モジュラーコネクタタイプが規定されている新しい設備で使用されるものはほとんどありません。

ベルシステムタイプ 404A ジャックとタイプ 283B プラグ ( 1960年頃)
505A 型壁プラグとモジュラーセットプラグを備えたトリムライン電話回線コード (1960 年代半ば)
米国の4ピン電話ジャックの前面（1964年）
米国の4ピン電話ジャックの裏側（1964年）

接続

従来の有線電話機の設置には4 つの接続ポイントがあり、それぞれが有線接続される場合もありますが、プラグとソケットが使用される場合がほとんどです。

電話線から電話コード: 壁のジャック。この接続は最も標準化されており、個人の電話と電話ネットワークの境界として規制されることがよくあります。ただし、多くの住宅では、公益事業所有のケーブルと家庭所有のケーブルの境界は、境界点と呼ばれる外壁のネットワークインターフェイスです。つまり、家庭内のすべての壁のジャックは、家庭の内部配線の一部です。
電話コードから電話機ベースへ: この接続は一般に規制されておらず、事実上の標準に従います。多くの場合、6P4Cコネクタ ( RJ11であることが多い) ですが、独自のものや有線接続の場合もあります。
電話機のベースから受話器へのコード: 事実上の標準では、これは通常4P4Cコネクタです。
ハンドセットコードからハンドセットへ:ストレートハンドセットコードのハンドセット側でも4P4Cコネクタが使用されます。

これらのうちいくつかは、存在しない場合があります。有線電話には、ベースと受話器が別々に付いていない場合があります。無線電話の特徴は、受話器コードがないことであり、携帯電話の特徴は、電話コードが付いていないことです。

配線

標準規格では、物理的なコネクタとその配線方法の両方が指定されます。国によって同じコネクタが使用されていても、配線方法が異なる場合があります。

たとえば、英国の電話ケーブルは、壁側にBS 6312 (英国規格) プラグ、電話側に 6P4C または 6P2Cモジュラーコネクタが付いているのが一般的です。このモジュラーコネクタは、RJ11 規格 (ピン 3 と 4) に従って配線される場合もあれば、BT プラグからのストレートケーブルとしてピン 2 と 5 を使用して配線される場合もあります (BT プラグは、ピン 3 と 4 を使用する RJ11 とは異なり、回線にピン 2 と 5 を使用します)。したがって、電話機のベースにピン 2 と 5 のソケットが付いている場合 (ストレートケーブルが必要)、または RJ11 ソケットが付いている場合 (クロスケーブルが必要) があるため、ケーブルは一般に異なる電話機間で互換性がありません。

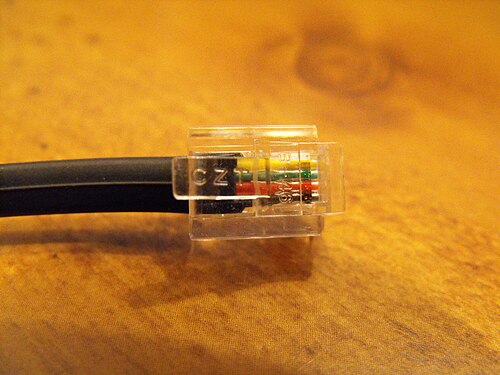

モジュラーコネクタを使用する場合は、極性を維持するために、コネクタのラッチリリースをフラット電話線のリッジ側に配置する必要があります。

米国の電話ケーブルでは通常 4 本のワイヤが使用されていますが、通信に必要なのは 2 本だけです。2 本目の回線が必要な場合は、残りの 2 本が使用されます。また、電話のダイヤルランプ (プリンセス電話の場合、6 ボルト AC ) やその他の機能に電力を供給するために使用されることもあります。

プラグ一覧

モジュラーコネクタ

ハンドセットケーブル用の4P4Cおよび 4P2C (多くの場合、誤って RJ9、RJ10、RJ22 と呼ばれます)
RJ11単一電話回線用6P2C
RJ14 2回線用6P4C
RJ25 3回線用6P6C
RJ61 X 4本の電話回線用の8P8C、4線式データ回線用のRJ48 SおよびRJ48C、機器切断機能付きRJ31X単一電話回線、RJ38X（RJ31Xに類似、ただし導通回路付き）

その他のコネクタ

RJ21 X 用の50 ピンミニチュアリボンコネクタ。ITT 2564 などの多回線電話、1A2 Key Systemなどのキー電話システム、PBXシステムの最大 25 回線に使用されます。

国際基準

RJ11、最も一般的
BS 6312、英国
F-010、フランス語
TAEコネクタ、ドイツ語

国家基準

TDOコネクタ、オーストリア
WT-4、ポーランドおよび東側諸国の国家規格、ロシアでもШТР-IV (SHTR-IV) として採用されている

WT-4 電話プラグ (A)、RJ11 コンセント (B)
GTN-4 電話ソケット (A) と追加の RJ11 ソケット (B)

ポーランドのWT-4プラグは、東側諸国やロシアでもШТР-IV (SHTR-IV) として採用されており、4本の金属ピンと追加の4本目の誘電体ピンを備えています。対応するソケットには2つのバリエーションがあります。GTN-4ソケット (ロシアではРТШ-IV (RTSH-IV)) は、4ピン接続を提供します (ほとんどの場合、右端の2つのピンは単一の回線の接続に使用されます)。GTNC-4 (РТШК-IV、RTSHK-IV) は、追加回路を備えたGTN-4ソケットです。挿入されたプラグの5番目のプラスチックピンは、プラグが挿入されていないときに電話回線の回路を閉じる1μFのコンデンサを切断します。この機能により、電話が接続されていないときに回線をテストできます。^[7]コンデンサの使用はほとんど廃止されており、後に製造されたGTN-4ソケットでは、コンデンサコンパートメントを追加のRJ11ソケットに再利用しています。

遺産

600シリーズコネクタ、オーストラリア
プロテア、南アフリカ
SS 455 15 50、スウェーデンとアイスランド
テレブラスプラグ、ブラジル
三極プラグ、イタリア
BTicino 2021（ライン中断の有無にかかわらず）、イタリア（稀）

国または地域別のリスト

このリストは、家庭やその他の小規模な設備で一般的に使用されている単線電話プラグのみをカバーしています。ピンの内部配線が異なるイスラエル版の BS6312 や、アダプタなしで接続箱にハード配線するプラグなど、44 種類のプラグがあります。特殊な電話機では、キー電話システム用のマイクロリボンなど、さまざまな特殊なプラグが使用されます。

^ abcdefghijklmnopqrstu vwx 古いインストールで使用
^ ADSLに使用
^ abcdefg 新しいインストールで使用される
^ 現在主流のプラグ
^ abcdef 多くの場合、誤って「RJ45」と呼ばれる
^ ab ISDN用
^ 他のタイプも見つかるが
^ ISDN、デジタルPBX、オフィスシステムに使用
^ 法的規制
^ 古い規格は 2002 年以降は廃止されましたが、依然として広く使用されています。
^ POTS、ISDN、LANに同じプラグを使用
^ 地元の電池式電話機用。1980年頃から使われていない。
^ RITAとしても知られる
^ 現在ではほとんど使用されていない
^ポーランドの WT-4と同じ
^ 英国の電話ソケットのADSLモデム回線に使用
