トリムライン電話

トリムライン電話機は、ベルシステムの製造部門であるウェスタンエレクトリック社が製造した電話機シリーズです。これらの電話機は 1965 年に初めて導入され、正式にはNo. 220 ハンド電話機と呼ばれています。トリムラインは、ドナルド ジェナロのプロジェクト指揮の下、ヘンリー ドレイファス アソシエイツ社によって設計されました。この会社は、アメリカン テレフォン & テレグラフ カンパニー向けに戦後の卓上電話機の以前のタイプを製造していました。

ベルシステムのハンドテレフォンセットは、1927 年にハンドセットが作られて以来、最初に設計されました。この電話機シリーズは、1920 年代と 1930 年代にいくつかのデザインを経て、1950 年代に改良されました。電話機は、卓上ハンドセットスタンドと、電話を電話回線に接続するためのコンポーネントと電気機械式ベルリンガーを含む壁またはデスクに取り付けられた加入者セットで構成されていました。

1959年にプリンセス電話ラインが導入された後、トリムラインシリーズの設計上の動機は、従来の電話よりもスタイリッシュで使いやすい代替デザインを作成することでした。これは、ダイヤルを電話機のベースから受話器の裏側、受話器と送話口の間に移動することで実現しました。^[1]同じコンセプトは、後に携帯電話とコードレス電話のモデルにも使用されました。回転ダイヤルをトリムラインの受話器に収まるように十分に小型化するために、設計者は通常とは異なる可動式フィンガーストップを発明しました。プリンセスラインと同様に、受話器をベースから取り外すとダイヤルが点灯しました。トリムラインは、現在では広く普及しているRJ11モジュラー電話プラグとジャックの前身を使用した最初の電話機の1つでもあります。

トリムラインの最初のイテレーション（通称「シュムー」）のフィールド試験は、1959年にニュージャージー州ニューブランズウィックで開始されました。^[2] 試験に基づいて、ウェスタンエレクトリックは設計を数回変更し、最終的に1965年に導入されたトリムラインに至りました。トリムラインにはライト付きの文字盤が含まれ、従来のウェスタンエレクトリックの電話機よりも場所を取らない、滑らかで湾曲した成形プラスチックのハウジングに収められていました。しかし、ガラスのように滑らかで緩やかな湾曲のプラスチック製の受話器は、頬と肩の間に挟んで滑らずにハンズフリー通信を行うのが困難であることが判明しました。この問題は、モデルラインの寿命を通じて修正されることはありませんでした。サードパーティのメーカーは、受話器を抱きやすくするためのクッション付きのクランプオンアダプターを提供しましたが、これらの追加機能は見栄えが悪かったです。

最初のトリムライン モデルは、標準のコンセントに差し込んだ電源トランスで駆動する白熱ダイヤル ライトを使用していました。かさばるトランスと便利な場所に設置するコンセントの必要性は多くの消費者から批判されましたが、白熱電球の電力需要を考えると必要でした。数年後、ウェスタン エレクトリックはトリムラインを再設計し、ダイヤルのバックライトに低電力の緑色発光ダイオード(LED) を使用するようにしました。この LED は電話回線からの電流で駆動し、トランスは不要になりました。AT&T は、返却されたレンタル電話の古い在庫を再利用することに常に熱心で、後に初期モデルの LED なしトリムラインを塗り直し、トランスのない「非照明」モデルとして販売しました。^[要出典]

Trimline ハンドセットは、回転ダイヤル式とタッチトーン式の両方のバージョンで生産されました。回転ダイヤル式の Trimline の生産は 1965 年後半に始まり、タッチトーン キーパッドは 1966 年半ばに取り付けられました。Trimline ベースは、デスクトップ バージョンと壁掛けバージョンで利用できました。ハンドセットとベースは交換可能でした。Trimline は、ヨーロッパでデザイン的に認められた最初の米国製電話機で、ヨーロッパでは「マンハッタン」モデルまたは「ゴンドラ」と呼ばれていました。^[要出典] 今日、同様のデザインの電話機は多くの会社で販売されています。AT&T は、角張った角と直線を特徴とする、よりコンパクトな後継機である後の「Trimline III」でも Trimline という名前を保持しました。

21 世紀には、Advanced American Telephones がAT&T からのライセンスを受けて、Trimline モデル 205、210 (オリジナル設計に基づく)、および 265 を製造しました。

• 1959年、トリムラインの初期のコンセプトデザインであるシュムーの最初の顧客トライアル^{。 [2]}
• 1965オリジナル トリムラインは 1965 年の冬に導入されました。初年度はロータリー ダイヤル バージョンのみが製造され、入手性が限られていました。
• 1966年半ばにダイヤル式モデルに加えてタッチトーン キーパッドが利用可能になりました。最初のタッチトーン電話にはポンドと星のボタンがなく、ボタンは 10 個しかありませんでした。
• 1968 タッチトーン モデルのキーパッドが 12 キーに拡張され、1968 年当時はまだ利用できなかった将来の機能に備えて、シャープと星印のボタンが追加されました。
• 70 年代前半丸いボタンのタッチトーン電話機では、電話機の色に合わせた色の紙で裏打ちされた透明なプラスチック製のボタン バックプレートが、アルミニウム製のバックプレートに置き換えられました。また、この時期に、独自のコネクタを使用した丸い受話器コードが、最新のフラット モジュラー コードとジャックに置き換えられました。すべての Trimline 電話機では、ダイヤルの上のネジ カバーに「Bell System made by Western Electric」という文字が、文字の左側にベルのロゴが付いた「Trimline」という文字に変わりました。
• 70 年代後半白熱灯に代わって電話回線から供給される緑色の LED ライトが採用され、さらにタッチトーン バージョンでは、以前の小さな丸いキーではなく、わずかに大きい四角いキーが採用されました。また、タッチトーン バージョンでは、キーの後ろにアルミニウム製のフェースプレートが採用されました。
• 1983年、 AT&Tは、新しく設立した子会社American Bell, Inc.を通じて、Trimlineを含む電話機を一般向けに販売し始めました（以前のリースのみのポリシーとは対照的）。
• 1984 AT&T は地域事業会社を売却し、ベルの名前やロゴの使用を禁止されたため、アメリカン ベル ブランドは廃止され、単に AT&T に置き換えられました。電話機の生産はすべて通常どおり継続されます。
  • 1984 年後半タッチトーン トリムライン電話機は、以下の新機能が追加されて大幅に改良されました。
    • 受話器に電子チャイムを鳴らす装置を装備。従来のベル鳴らし装置に代わる。
    • キーは柔らかいゴム素材で作られています
    • 回線スイッチ（スイッチフック）がベースから削除され、受話器のすぐ下の電話機の上部に移動されました。
    • 受話器のネジのカバーに「トリムライン」の文字がなくなり、新しいスイッチフックの位置に合わせて中央が小さくなりました。
    • 電話接続には受話器とジャックを接続するコードが 1 本だけ必要です。コードはベースの底部にしっかりと固定できます。ベースは受話器を置く場所としてのみ機能しています。
• 1985ロータリー式トリムラインが廃止され、タッチトーン式モデルにさらなる改良が加えられました。
  • デスクまたは壁掛け式で、デスクと壁掛けの別々のモデルが不要
  • タッチトーン/ダイヤルパルススイッチ、タッチトーンとロータリーの別々のモデルを排除
  • リダイヤルとミュート機能
  • 電話を接続するためのコードが1本なくなり、ベースと受話器、ベースとジャックを接続するコードが復活しました。

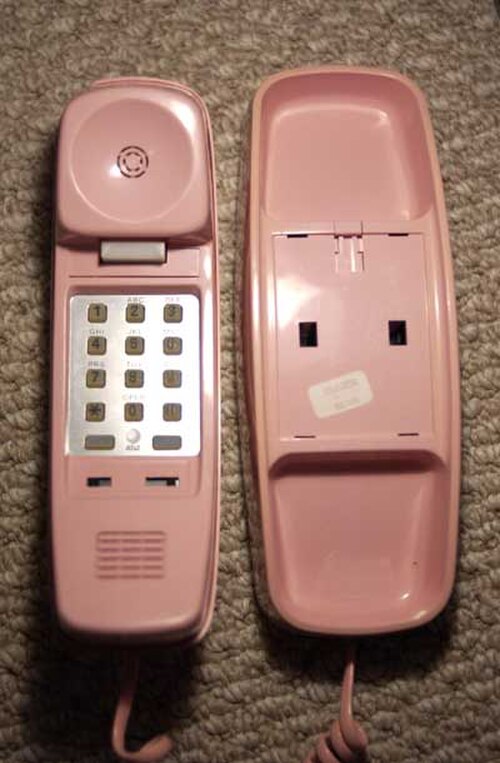

• 1986ウェスタン・エレクトリック・インディアナポリス工場の閉鎖に伴い、トリムラインの生産はシンガポールと中国に海外移転されました。以下のマイナーチェンジが行われました。
  • イヤホン音量コントロール
  • チャープ リンガー/着信音の音量スイッチを電話機のベースに移動しました
  • ベースの底部はプラスチック製となり、ベース内には鉛の重りが入っています。
  • 受話器を固定するのに使用されるネジは 1 本のみで、ネジとネジカバーの位置はダイヤルパッドの下に移動されています。
  • 2220 トリムラインはモデル番号から削除され、210、220、および 230 に置き換えられました。

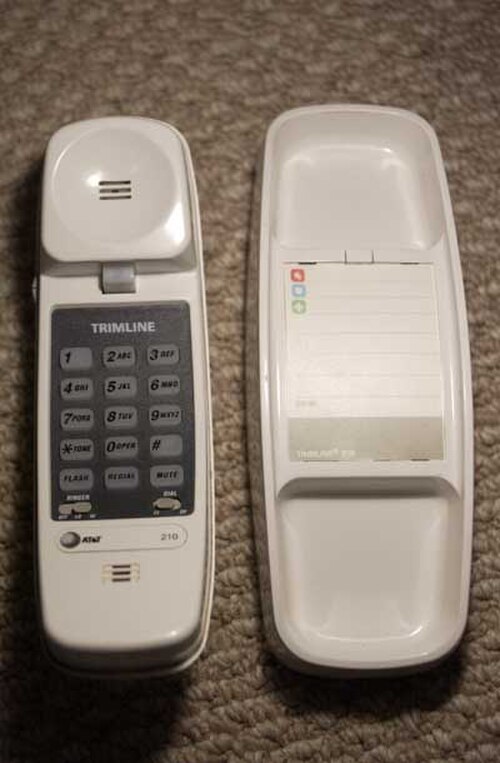

• 1993 Trimline 電話機が再度更新され、以下の機能が追加されました。
  • 柔らかいゴム製のキーは、70年代後半から80年代前半のモデルと同様に、再び硬いプラスチック製のキーに置き換えられましたが、キーはさらに大きく、正方形ではなく長方形になっています。
  • キーの後ろのフェイスプレートは、70年代後半からアルミニウム製でしたが、LED化によりマットな表面のダークグレーのプラスチックになりました。
  • 生産はメキシコへ移転
  • 発信者番号通知モデル 250 および 260 は、Trimline ブランドで導入されました。デザインは 210 モデルとまったく同じではありません。
• 1996年、 ルーセント テクノロジーズが AT&T から分離され、次のような小さな変更が加えられました。
  • 電話機には「ルーセント・テクノロジーズ」のマークが付けられているが、これは一時的なもので、箱やマーケティング資料は常にAT&Tとの共同ブランドであった。
  • ダイヤルパッドのマット面の上に「トリムライン」が再び表示されています
  • 着信音の音量スイッチはダイヤルパッドに戻されましたが、着信音はベース内に残ります
• 1997年、ルーセントはフィリップスと合弁会社を設立し、フィリップス コンシューマー コミュニケーションズを設立しました。その後すぐに、さらなる変更が行われました。
  • 受話器のネジは完全に廃止されました。受話器は、受話器の上とマイクの下の電話機の両端にある「スナップ」端によってのみ固定されています。
  • 電話機は再び AT&T ブランドとなり、Lucent Technologies ブランドは終了しました。
  • 着信音が受話器に移動しました。
• 2000ルーセントは1998年にフィリップスとの合弁事業を解消し、消費者向け部門を香港のVTechに売却してAdvanced American Telephonesとなった。VTechは生産をすべて中華人民共和国に移した。

RJ11電話ジャックへの接続用に設計された Trimline バージョンでは、ピン 2 と 5 (黒と黄) は低電圧の AC または DC 電源を伝送できます。電話回線はほとんどの電話機に十分な電力を供給しますが、ダイヤルランプが白熱灯である古い電話機 (クラシックな Western Electric Princess や Trimline モデルなど) では、回線が供給できる以上の電圧と電流が必要でした。通常、電力は電話ジャック近くのコンセントに差し込まれた変圧器から供給され、地域の電話会社の慣例に応じて、その電話機だけ、または家中のすべてのジャックに電力を供給するように配線されていました。現在では、このような古い電話機で使用される 1 つのローカル ジャックのみに電源配線することが推奨されています。これは、家の他の場所のジャックでピン 2 と 5 (黒と黄のペア) を使用している可能性のある他の種類のサービスとの潜在的な干渉を避けるためです。初期のトリムラインとプリンセスの白熱灯の定格は 6.3 ボルト、0.25 アンペアで、変圧器の出力は約 6 ～ 8 ボルトの AC です。後のトリムライン バージョンには LED 光源があり、電話回線から直接電力が供給されましたが、最後のウェスタン エレクトリック製のプリンセス バージョンにはダイヤル ライトがありませんでした。

• Contempra は、 Northern Electric Companyが設計し、Bell Canadaが導入した同様のフォーム ファクタの携帯電話です。
• トリムフォンは、 1960年代に英国郵便局が設計した薄型の受話器です。
