ネットワークインターフェースデバイス

電気通信において、ネットワーク インターフェイス デバイス( NID、別名もいくつかある) は、通信事業者のローカル ループと顧客の構内配線の間の境界点として機能するデバイスです。屋外電話 NID は、加入者にステーション配線へのアクセスも提供し、ループの整合性と加入者の内部配線を検証するための便利なテスト ポイントとしても機能します。

一般的に、NIDはネットワークインターフェースユニット(NIU) ^[1]、 電話網インターフェース(TNI)、システムネットワークインターフェース(SNI)、または電話網ボックスとも呼ばれる。

オーストラリアのNational Broadband Network では、ネットワーク終端デバイス(NTD)という用語が使用されています。

スマートジャックは、診断などの単純な電気接続を超えた機能を備えた NID の一種です。

光ネットワーク端末( ONT) は、ファイバー・トゥ・ザ・プレミスアプリケーションで使用される NID の一種です。

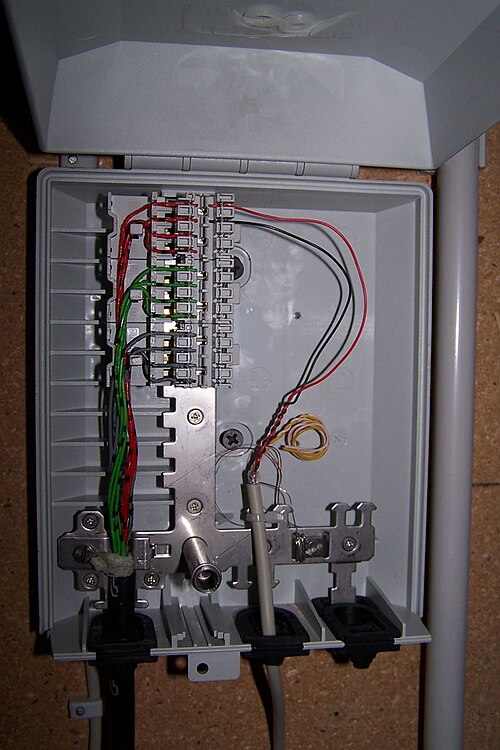

最もシンプルな NID は、本質的には、配線端子の特殊なセットです。これらは通常、建物の外側に取り付けられた小型の耐候性ボックスの形をとります。電話会社の電話線はNID に入り、片側に接続されます。顧客は配線をもう一方の側に接続します。1 つの NID エンクロージャには、1 本の回線または複数の回線の終端が含まれている場合があります。

NID は、境界点 (境界線) としての役割で、電話会社の機器を顧客の配線および機器から分離します。電話会社は、NID とそこまでのすべての配線を所有します。NID を超えるものはすべて顧客の責任です。これを実現するために、通常、NID 内にはテスト ジャックがあります。テスト ジャックにアクセスすると、顧客の構内配線が公衆交換電話網から切り離され、顧客は「正常であることがわかっている」電話をジャックに接続して問題を特定できます。テスト ジャックで電話が機能する場合、問題は顧客の配線にあり、修理は顧客の責任です。電話が機能しない場合は、回線に障害があり、修理は電話会社の責任です。

ほとんどの NID には、電話回線用のサージ プロテクターである「回路保護装置」も含まれています。これらは、電柱への落雷など、回線上のあらゆる過渡エネルギーから顧客の配線、機器、および人員を保護します。

シンプルな NID はデジタル ロジックを含まないため、「ダム」デバイスです。配線の終端、回路の保護、テスト機器を接続する場所の提供以外の機能はありません。

いくつかの種類の NID は、配線接続用の端子以上の機能を提供します。このような NID は、単なる配線デバイスである単純な NID とは対照的に、内蔵の「インテリジェンス」を示すため、口語的にスマートジャックまたはインテリジェント ネットワーク インターフェイス デバイス(INID) と呼ばれます。スマートジャックは、通常、 T1 回線などのより複雑なタイプの通信サービスに使用されます。従来の電話サービス回線には、通常、スマートジャックを装備できません。

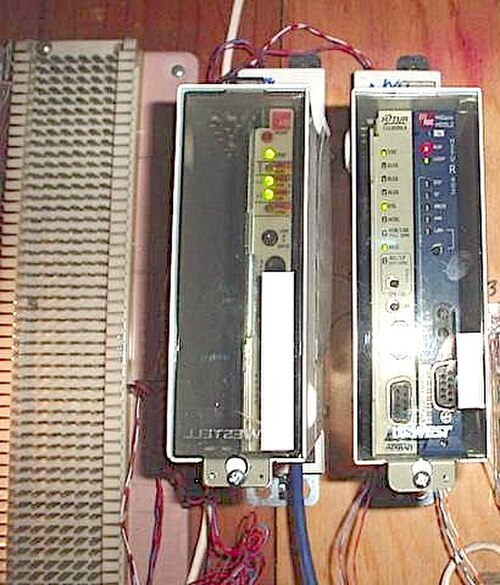

名前にもかかわらず、ほとんどのスマートジャックは単なる電話ジャック以上のものです。スマートジャックの一般的な形態の 1 つは、筐体内に取り付けられた、片方の端にフェース プレートが付いたプリント回路基板です。

スマートジャックは、信号変換機能を提供し、コードやプロトコル（フレーミング タイプなど）を顧客の機器に必要なタイプに変換します。リピータと同様に、回線伝送による信号劣化を補正するために、信号をバッファリングしたり、再生成したりします。

スマートジャックは通常、診断機能も提供します。スマートジャックが提供する非常に一般的な機能はループバックで、電話会社からの信号が電話会社に送り返されます。これにより、電話会社は中央電話交換機から回線をテストすることができ、顧客サイトにテスト機器を設置する必要はありません。電話会社は通常、顧客サイトに人員を配置しなくても、ループバックをリモートでアクティブ化できます。ループバックされると、顧客機器は回線から切断されます。

スマートジャックの追加の診断機能には、回線の一方の端のトラブルを遠端に報告するアラーム表示信号が含まれます。これにより、電話会社は回線、スマートジャック、または顧客の機器にトラブルが発生しているかどうかを知ることができます。構成、ステータス、およびアラームを表示するインジケータ ライトも一般的です。

スマートジャックは通常、建物内の電力に頼るのではなく、電話回線から動作電力を得ますが、これは普遍的なルールではありません。

光ファイバー・ツー・ザ・プレミスシステムでは、信号は光ファイバー技術を使用して顧客宅内に伝送される。多くの従来の電話技術とは異なり、これは宅内機器に電力を供給せず、顧客機器への直接接続にも適していない。光ネットワーク端末（ONT、ITU-T用語）は光ネットワークユニット（ONU、IEEE用語）とも呼ばれ、光ファイバー回線を終端し、信号をその構成要素（音声電話、テレビ、インターネットアクセス）に分離し、顧客の電話に電力を供給するために使用される。デバイスがこれらすべてのサービスを1つに組み合わせる場合、それはIADと呼ばれる。ONTは顧客宅内の電源から電力を得る必要があるため、多くのONTには停電の際にサービスを維持するためにバッテリーバックアップのオプションがある。^{[2]これらの端末は}、アクティブ光ネットワークとパッシブ光ネットワークの両方で使用されている。ONTは、シングルファミリーユニット/SFUモード（モデム/ブリッジ）またはホームゲートウェイユニット/HGUモード（ルーター）で動作できる。

Telcordia GR-49の電気通信要件によれば、NIDは環境条件の3つのカテゴリに基づいて異なります。 ^[3]

1. 通常の状態: これは、あらゆるサービス プロバイダーのほとんどのエリアで予想される通常の環境を指します。温度は -20 ～ 32 °C (-4 ～ 90 °F) の範囲、湿度は 90% RH 未満であることが予想されます。異常な汚染は予想されません。
2. 厳しい気候条件: これらは、通常の環境よりも厳しい環境 (つまり、湿度が高い、雷が多い、塩分を多く含む大気にさらされる、汚染物質にさらされる) をカバーします。温度は -40 ～ 43 °C (-40 ～ 109 °F) の範囲になると予想され、湿度は 90% RH を超える場合があります。このような環境の NID に取り付けられたジャックは、高湿度にさらされると汚染され、絶縁抵抗と絶縁破壊電圧が低下することが知られています。これらの問題により、回線のノイズやサービスの停止が発生することもあります。
3. 洪水状態: 沿岸地域や氾濫原など、洪水が発生しやすいサービス プロバイダーのエリアが対象となります。洪水発生後、気温は 4.5 ～ 38 °C (40 ～ 100 °F) の範囲になり、湿度は 90% RH を超える可能性があります。この要件は、洪水発生時に NID が機能するかどうかを判定することではなく、洪水が収まった後に NID が機能するかどうかを検証することです。

サービス プロバイダーは、どの条件がアプリケーションに最適かを決定する必要があります。
