RML 9インチ12トン砲

オードナンスRML9インチ12トン砲
復元されたマーク I、RML 9 インチ 12 トン砲が2014 年にサイモンズタウンで発射され、手前には弾薬のレプリカが置かれている
タイプ	艦砲 沿岸防衛砲
原産地	イギリス
サービス履歴
使用中	1865–1922 (マーク VI)
使用者	イギリス海軍 オーストラリア植民地 スペイン海軍
戦争	アレクサンドリアの砲撃
生産履歴
設計	1865
メーカー	ロイヤルアーセナル
単価	1875年には1000ポンド[1] 、 1882年には740ポンド[2]（2024年には94,000ポンド）
バリエーション	マークI～VI
仕様
質量	12
長さ	156インチ（4.0メートル）
バレルの 長さ	125インチ（3.2メートル）（口径）[3]
シェル	Mk I–V: 250～256ポンド (113.4～116.1 kg)パリサー、コモン、シュラプネル[4] Mk VI: 360ポンド (163.3 kg) AP [5]
口径	9インチ（228.6 mm）
逆子	なし、銃口から装填
銃口速度	1,420フィート/秒（430メートル/秒）[6]
最大射程距離	9,919ヤード（9,070メートル）

RML9インチ砲 Mark I - Mark VI ^{[注 1]}は、1860年代の大型の前装式ライフル砲であり、イギリスの小型装甲艦の主砲、大型戦艦の副砲として、また陸上では沿岸防衛用として使用された。オランダ海軍、スペイン海軍などの海軍が使用した RML9インチアームストロング砲と混同しないように注意する必要がある。

ライフリングはウーリッジパターンで、比較的少数の幅広で丸みを帯びた浅い溝が刻まれていた。45口径（すなわち405インチ（1,030 cm））では、0から1回転まで増加する6つの溝があった。^[3]

1865年に導入されたマークIは、中央のA管を圧縮状態に保つ複数の薄い錬鉄製のコイルで囲まれた鋼鉄製のA管という、強力だが高価なアームストロング方式と^[7]鍛造鋼製の砲尾を採用した。190門が製造された^{[8] 。}

1866 年のマーク II には、改良されたフレイザー設計が採用されました。これは経済的な対策であり、アームストロング設計の建造にかかるコストを削減することを意図していました。この砲は、より少ないが重い錬鉄コイルを採用しましたが、アームストロングの鍛造砲尾部はそのまま残されました。製造されたのはわずか 26 門でした。

1866年から1867年にかけてのマークIIIでは、アームストロングの鍛造砲尾部が廃止され、フレーザーの経済設計が完全に実現されました。この砲は、鋼鉄製のA管、カスケード、B管、砲尾コイルのわずか4つの部品で構成されていました。136個が製造されました。

1869年に導入されたマークIVとVには、より薄い鋼鉄製のA管と2つの尾栓が組み込まれていた。マークIIIの重い尾栓を、尾栓で覆われたコイル状の尾栓に分離した理由は、「大きな鉄の塊の内部の健全性を確保するのが困難だった」ためである。^[8]

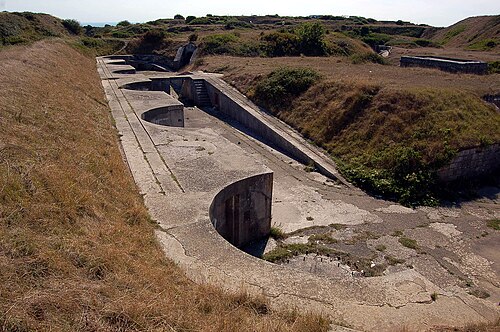

1880年代後半から1890年代前半にかけて、少数の大砲がイギリス各地で高角海岸防衛砲として改造されました。知られている砲台の位置は、プリマスのトレガントル・ダウン砲台、ポートランドのバーン高角砲台、ワイト島のベンブリッジのステインウッド砲台です。

これらの高角砲の背後にある考え方は、高い仰角により砲弾の降下角度が急になり、そのため攻撃側の艦艇の重装甲の側面ではなく、軽装甲の甲板を貫通できるようになるというものでした。命中精度を上げるため、古い砲身は内張りがやり直され、現代の多溝旋条が施されました。27の溝があり、ねじれは100口径で1回転から、49.5インチ（126 cm）を超えると35口径で1回転に増加します。これらの砲は、14ポンド（6.4 kg）のCordite Mk Iサイズ7½の推進薬を使用して、10,500ヤード（9.6 km）の射程に360ポンド（160 kg）の特殊な徹甲弾を発射しました。この砲は第一次世界大戦中も使用され、1922年まで旧式と宣言されませんでした。^[9]

いくつかの砲は口径10インチ（25 cm）に内張りが取り外された。ジブラルタルの岩山にあるスパイグラス砲台には6門の砲台が設置されていたことが知られており、マルタのガルグールにも6門の砲台が設置されていた。

RML 9 インチ (23 cm) 砲 Marks IV (ウーリッジ ライフル砲) の砲弾には、回転を与えるために砲のライフリングと噛み合う「スタッド」の列が数列ありました。1878 年以降、スタッド砲弾のベースに「付属ガスチェック」が取り付けられ、砲の摩耗が軽減され、射程と精度が向上しました。その後、「自動ガスチェック」が開発され、砲弾を回転させることができるようになり、新しい種類のスタッドレス弾薬を配備できるようになりました。したがって、特定の砲は、スタッド付き弾薬とスタッドレス弾薬を混合して運用できる可能性があります。Mark VI 高角砲には多溝ライフリングがあり、Marks IV で使用されていたものとは異なる自動ガスチェックを使用して、スタッドレス弾薬のみを発射できました。

この砲の主な発射体はパリサー砲弾で、装甲艦を攻撃するための初期の徹甲弾であった。パリサー砲弾には、最大速度と貫通力を達成するために、50ポンド（23kg）のP（小石）火薬または43ポンド（20kg）のRLG（ライフル用大粒）火薬^[10]の大きな破砕薬が使用された。

普通弾（つまり通常の爆発性弾）と榴散弾は、標準的なフルサービスチャージである30ポンド（14kg）のRLG火薬または33ポンド（15kg）のP（小石）火薬を使用して発射されました。^[10]これらの場合、速度はそれほど重要ではありませんでした。

•
  ガスチェックのないスタッド付きコモンシェル、1872年
•
  ガスチェック付きスタッド付き共通シェル
•
  回転式ガスチェック付きスタッドレス共通シェル
•
  回転式ガスチェック付きスタッドレスパリサーシェル

• 艦砲の一覧

• マーク I 番号 14、1865 年、セントヘレナ島
• 南アフリカ、サイモンズタウンのミドルノース砲台にあるマーク I ナンバー 22。現在も発射中。
• マーク I 番号 127、1867 年、キャッスル フィールド、ウィックロー
• マーク I 番号 148、1867 年、フォート セント キャサリン、バミューダ
• セントルシアの使徒砲台にあるマーク I 砲
• マーク III 砲とマーク IV 砲 ニードルズ旧砲台、ワイト島、イギリス
• ニードルズ旧砲台から出土したマーク III 砲。現在はイギリス、ポーツマスのサウスシー城の外にある。
• マーク III 砲、元ニードルズ砲台、現在は英国ハンプシャー州ハースト城にある
• マーク III 砲、元ニードルズ砲台、現在は英国ハンプシャー州ブロックハースト砦にある
• マーク III 砲、元ニードルズ砲台、現在は英国ハンプシャー州フォート ウィドリーにある
• マーク III 番号 272、1868 年、アレクサンダー砲台、セント ジョージ、バミューダ
• マーク V 砲、ハリッジ要塞、エセックス、イギリス
• 香港、九龍、黄埔にある 1872 年のマーク V 銃
• マーク V 番号 589、1872 年セントヘレナ島
• オーストラリア、シドニー、サウス ヘッドのマーク V 番号 592
• マーク V 番号 650、1877 年、カナダ、ハリファックス、ヨーク リダウトにて
• 1867 年 MK I No. 1670、オーストラリア、ビクトリア州、フォート クイーンズクリフ
• オーストラリア、ビクトリア州、ウィリアムズタウン、ザ・ストランドの No.1679 と 1683
• オーストラリア、ビクトリア州、ジェリブランド砦の No.1669 と 1675
• カナダ、ノバスコシア州、ハリファックスのヨーク・リダウト国定史跡
• カナダ、ケベック州シタデルの銃

• 英国軍における兵器の建造と製造に関する論文。英国陸軍省、1877年
• 砲術の教科書、1887年。ロンドン：国王陛下の文具事務所のためにハリソン・アンド・サンズ社が印刷、セント・マーティンズ・レーン。2012年12月4日アーカイブ、archive.today
• 砲術の教科書、1902年。ロンドン：国王陛下の文具事務所のためにハリソン・アンド・サンズ社が印刷、セント・マーティンズ・レーン。2012年7月12日アーカイブ、archive.today
• 弾薬に関する論文。第 2 版 1877 年。英国陸軍省。
• 弾薬に関する論文、第 4 版、1887 年。英国陸軍省。
• サー・トーマス・ブラッシー『英国海軍』第2巻。ロンドン：ロングマンズ・グリーン・アンド・カンパニー、1882年
• IV Hogg & LF Thurston、『イギリスの砲兵兵器と弾薬 1914-1918』ロンドン：イアン・アラン、1972年。
• アレクサンダー・ライマン・ホリー著『兵器と装甲に関する論文』D・ヴァン・ノストランド社、ニューヨーク、1865年出版
• ビクトリア要塞ウェブサイトの「高角砲台と砲台」
• 「12トン マークIからVIcまでの9インチライフル銃のハンドブック」、1894年、ロンドン。女王陛下の文具局発行
