ネイピアダガー

短剣

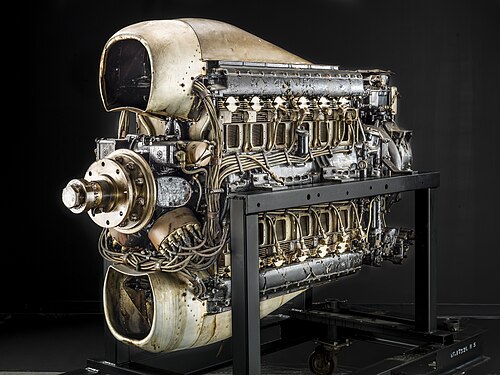

国立航空宇宙博物館のネイピア・ダガー
タイプ	ピストン式 航空エンジン
メーカー	ネイピア＆サン
最初の実行	1934
主な用途	ハンドレページ ヘレフォード ホーカー ヘクター

ネイピアダガーは、フランク ハルフォードが設計し、第二次世界大戦前にネイピアが製造した24 気筒H パターン (または H ブロック)空冷エンジンです。これは、以前のネイピア レイピアの発展型でした。

H ブロックはコンパクトなレイアウトで、基本的に 2 つの垂直に対向する水平 12 気筒直列エンジンが並んで配置され、並列クランクシャフトを駆動します。もう 1 つの利点は、シリンダーが対向しているため、一方のシリンダーの動きが反対側のシリンダーの反対の動きとバランスが取れ、非常にスムーズに作動することです。ダガーは、最大 4,000 rpmで作動する高速回転で注目されましたが、後のネイピア セイバーとは異なり、従来のポペット バルブを備えていました。

フランク・ハルフォードによるエンジン設計の傑作と考えられていたが、冷却、整備、製造、重量に関する問題があり、これらはダガーの寿命中に解決されず、後継機であるネイピア セイバーの寿命まで解決されなかった。ダガーはホーカー ヘクター陸軍協力機とハンドレページ ヘレフォード（ハンプデン爆撃機の派生型）に搭載された。ヘクターの運用上の有用性はエンジン冷却の問題によって制限され、熱帯地方での作戦には不向きであった。また、ヘレフォードはダガー VIII エンジンが騒音が大きく信頼性が低いため、戦闘には不向きであることが判明した。ダガーは実験的なマーティン・ベイカー MB 2戦闘機にも使用された。

ネイピア・ハルフォード・ダガー I

1934年 – 650馬力。

ダガー II

1938 – 755馬力

ダガー IIIM

1938 – 725馬力

ダガー VIII

1938年 - 1000馬力、中高度用スーパーチャージャー、当初はE.108と呼ばれていた^[1]

これらの航空機の一部はテスト用のみでした。

• フェアリーバトルテストベッドのみ
• ハンドレページ ヘレフォード- 訓練用にのみ使用される少数の航空機^[2]
• ホーカー・ハート
• ホーカー ヘクター
• Martin-Baker MB 2 - 単一民間ベンチャープロトタイプ

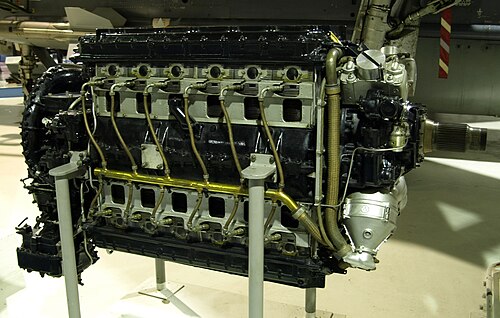

保存されたネイピア・ダガーはロンドンの王立空軍博物館に展示されている。

ラムズデンのデータ^[3]

• タイプ: 24気筒スーパーチャージャー付き空冷Hエンジン
• ボア： 3.813インチ（96.8 mm）
• ストローク: 3.75インチ (95.25 mm)
• 排気量: 1,027 in³ (16.8 L)
• 長さ: 80インチ (2,032 mm)
• 幅: 22.5インチ (584 mm)
• 高さ: 45.125 インチ (1,146 mm)
• 乾燥重量: 1,358 ポンド (616 kg)

• バルブトレイン:シリンダーごとに1つの吸気バルブと1つの排気バルブ
• スーパーチャージャー：単速遠心式スーパーチャージャー、5.04:1減速
• 燃料システム:ネイピア・クローデル・ホブソン キャブレター
• 燃料タイプ: 87オクタン ガソリン
• 冷却システム:空冷
• 減速ギア：スパー、2.69:1

• 出力: * 離陸時3,500rpmで725馬力(541kW)
• 高度5,000フィート（1,520メートル）で4,000rpmで794馬力（592kW）
• 比出力: 0.77 hp/in³ (35.13 kW/L)
• 圧縮比: 7.75:1
• 燃料消費量: 0.43 lb/(hp•h) (261 g/(kW•h))
• オイル消費量: 0.18～0.35 オンス/(hp•h) (7～13 g/(kW•h))
• パワーウェイトレシオ: 0.62 hp/lb (1.02 kW/kg)

関連開発

• ネイピアレイピア
• ネイピアセイバー

同等のエンジン

• フェアリーモナーク

関連リスト

• 航空機エンジンの一覧

• ジェーンの全世界の航空機 1942

• 「英国の航空エンジン」。flightglobal.com のアーカイブ。1938 年 11 月 3 日。
• ガンストン、ビル。世界航空エンジン百科事典：先駆者から現代まで。第 5 版、ストラウド、イギリス：サットン、2006 年。ISBN 0-7509-4479 -X
• ラムズデン、アレック。『英国のピストンエンジンとその航空機』マールボロ、イギリス：エアライフ・パブリッシング、2003年。ISBN 1-85310-294-6。
• ホワイト、グラハム。『第二次世界大戦の連合軍航空機ピストンエンジン：第二次世界大戦中にイギリスとアメリカが製造した最前線の航空機ピストンエンジンの歴史と開発』。ペンシルベニア州ウォーレンデール：SAEインターナショナル、1995年。ISBN 1-56091-655-9
