擲弾発射機は、屋根に取り付けられた後装式の単発多目的360 °回転式擲弾発射機[1]で、さまざまな弾薬を発射することができた。 1944年から戦争の終わりまで、 IV号戦車、パンターI、ティーガーI、ティーガーIIなどのドイツ 戦車によく見られ、以前の3つの装置、すなわち、名砲、地雷発射管、ピストルポートを置き換えることを目的としていた。[2]
手術
ナフバータイグングスワッフェは、50 度の角度で向けられ、砲塔の天井に旋回可能なマウントに取り付けられた、単純な後装式発射管でした。以前の外部に取り付けられた発射装置とは異なり、敵の攻撃にさらされることはなく、ヒンジ付きの後装を通じて車両内から再装填されました。
ナフバータイグングスワッフェは、標準的な26ミリメートル（1インチ）のカンプピストル信号銃と結合するように設計されており[3]、使用していないときは装甲プラグで密閉することができます。[4]照準は砲塔とキューポラにある潜望鏡で行われました。 [5]
弾薬
この装置は以下の弾薬を発射することができます:
- 隠蔽目的のSchnellnebelkerze 39発煙弾
- Rauchsichtzeichen Orange 350味方航空機を識別するための発煙信号
- ロイヒトゲショスRフレア

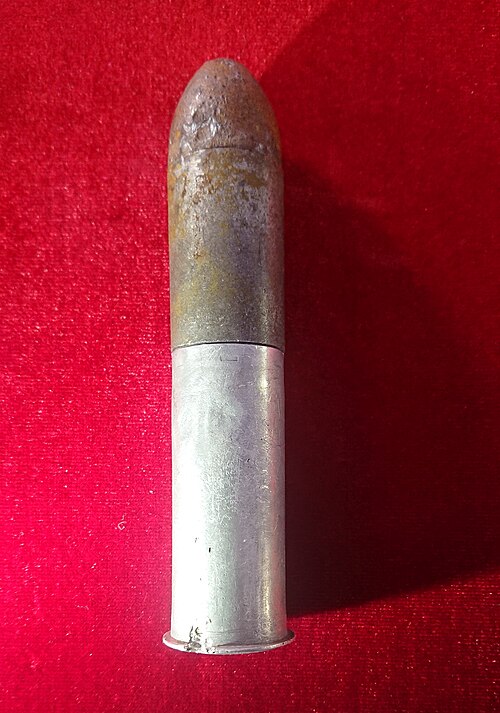

- 歩兵の攻撃から車両を守るための対人爆薬Sprenggranatpatrone 326 Lp [6] [7] [8] [9]
シュプレングラナットパトローネ326Lpの射程距離は7～10メートル（23～33フィート）、爆発点は地面から0.5～2メートル（2～7フィート）上であった。弾丸は1秒の初期遅延時間の後、円周100メートル（328フィート）にわたって破片化した。[10]この弾丸が発射されたときは、すべての砲塔のハッチと開口部が閉じられることになっていた。[11]
展開
ナフバータイグングスワッフェは1944年3月にパンター戦車に初めて搭載された。[12]シュトゥルムティーガー戦車やマウス戦車など、戦争末期のさまざまな車両に装備された。
ギャラリー
-
ナフバータイグングスヴァッフェを装備したパンターI戦車。砲塔の屋根、右下。 -
ヤークトパンターは屋根の左上にナフバータイグングスヴァッフェを装備しています。屋根の中央左側。 -
タイガー I 戦車に見られる装甲プラグを備えた Nahverteidigungswaffe。砲塔の屋根、右下。 -
タイガー I 戦車に見られる装甲プラグを備えたNahverteidigungswaffe。強調表示されています。 -
屋根の右側にNahverteidigungswaffeを装備したティーガーII戦車。 -
ナフバータイディグングスヴァッフェを装備したティーガー II 戦車。砲塔の屋根、右上。
