ビデオカセット録画

ビデオカセット録画

メディアタイプ	ビデオ記録メディア
エンコーディング	パル
標準	625行
開発 者	フィリップス
使用法	ホームビデオ、教育用
リリース	1972

ビデオ カセット レコーディング( VCR ) は、フィリップスが設計した初期の家庭用アナログ レコーディング形式です。これは、初めて成功した消費者レベルの家庭用ビデオ カセット レコーダー(VCR) システムでした。その後の派生形式には、 VCR-LP 形式とスーパー ビデオ( SVR ) 形式 があります。

VCRフォーマットは、1971年にソニー U-maticフォーマットが導入された直後の1972年に導入されました。一見するとこの2つは競合するフォーマットのように見えますが、ターゲットとする市場は大きく異なっていました。民生用フォーマットとしては失敗に終わった後、 ^{[1] U-maticはプロの}テレビ番組制作フォーマットとして販売され、VCRは特に教育目的だけでなく家庭ユーザーもターゲットにしていました。Cartrivisionなどの他の初期のフォーマットとは異なり、VCRフォーマットはスキップフィールドに頼らずに高品質のビデオ信号を記録します。

家庭用ビデオシステムは以前から存在していたが、それらはオープンリールシステム（ソニーCV-2000など）であり、購入も運用も高価であった。また信頼性が低く、 EIAJ-1などの白黒でしか録画できないことが多かった。VCRシステムは使いやすく、カラーで録画できたが、それでも高価だった。1972年に導入されたN1500レコーダーは600ポンド近く（2023年の10,000ポンドに相当）もした。比較すると、小型車（モーリスミニ）は600ポンド強で購入できた。

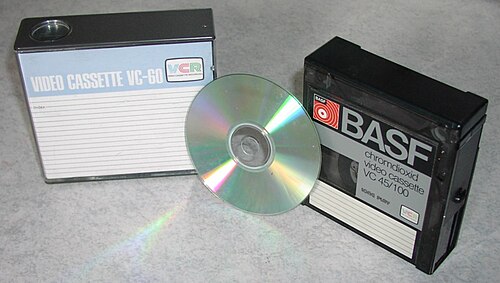

VCR フォーマットでは、 1 ⁄インチ幅 (12.7 mm) の二酸化クロム 磁気テープが入った、上下に 2 つの同軸リールが付いた大きな正方形のカセットが使用されていました。再生時間は 30、45、60 分の 3 種類がありました。60 分のビデオカセットは、非常に薄い 17 マイクロメートル (0.67 ミル)のビデオテープが原因で、引っ掛かりや破損が頻繁に発生し、信頼性が低いことが判明しました。45 分以下のテープには、20 マイクロメートル (0.79 ミル) の厚さのテープが使用されていました。機械的に複雑なレコーダー自体も、いくぶん信頼性が低いことが判明しました。特によくある故障の 1 つは、カセット内でテープのたるみが生じる場合でした。上部 (巻き取り) スプールのテープが下部 (供給) スプールの経路に垂れ下がり、巻き戻しを選択した場合に下部 (供給) スプールに絡まってしまう可能性があります。するとカセットは完全に詰まってしまい、問題を解決するために分解する必要があり、テープは折れ曲がって損傷してしまいます。

このシステムは、隣接するビデオトラック間のクロストークを防ぐための斜めアジマス技術が開発される前に開発されたため、トラック間に未記録のガードバンドを使用する必要がありました。このため、システムはテープ速度 14.29 cm/s (5.63 インチ/秒) で動作する必要があった。 ^[2]ロングプレイ版の速度は 6.56 cm/s (2.58 インチ/秒) でした。^[3]

Philips VCR システムは、ビデオ録画技術の多くの進歩を結集して、初めて本当に実用的な家庭用ビデオ カセット システムを生み出しました。最初の Philips N1500 モデルには、家庭用ビデオ カセット レコーダーに不可欠な要素がすべて含まれていました。

• カセットの簡単なロードと「ピアノキー」コントロールを使用した簡単な操作、テープ終了時の完全自動停止。
• 放送外テレビ番組を録画するためのチューナー。
• 無人録画用のタイマー付き時計。
• オーディオおよびビデオ入力コネクタのない通常の（当時の）テレビ受信機への接続を可能にする変調器。

フィリップスの VCR システムは、英国、ヨーロッパ大陸、オーストラリア、南アフリカでのみ販売されていました。1977 年半ば、フィリップスは北米でこのフォーマットの流通を検討していると発表し、数か月にわたってテスト販売が行われました。このフォーマットは当初、625 ライン 50 ヘルツ (3,000 rpm) PALシステムでのみ使用できるように設計されていたため、VCR ユニットを 60 ヘルツ (3,600 rpm) NTSCシステムで動作するように変更する必要がありました。残念ながら、機械的および電子的な理由により、テープ速度を 20% 上げる必要があり、その結果、60 分の PAL テープが NTSC マシンで 50 分しか再生できなくなりました。デュポンは、60 分の NTSC VCR テープ (PAL では約 70 分) を可能にする、より薄いビデオテープ配合を発表しましたが、テープは以前の配合よりも信頼性が低かったです。結局、フィリップスは信頼性の問題と、同年に VHSが導入されたことにより、北米で VCR フォーマットを販売するという希望を断念しました。

VCR はその後、 VCR-LPと呼ばれる関連フォーマットに進化しました。これは傾斜方位角を利用して録画時間を大幅に延長しました。両方のフォーマットで同一の VCR カセットが使用されていましたが、録画は 2 つのシステム間で互換性がなく、デュアルフォーマット レコーダーはほとんど存在しませんでした。1977 年にリリースされた Philips N1700 は、VCR-LP フォーマットをサポートしていました。

後にさらに長時間再生が可能になったスーパービデオ( SVR ) は、グルンディッヒが独占的に製造しました。SVR は、カセットの底に小さなアクチュエータが追加されていることを除いて、初期のフィリップス製のものと同一のカセットで、 BASFおよびAgfa製の二酸化クロムテープのみを使用するように設計されました。つまり、BASF/Agfa テープのみが SVR マシンで動作しますが、そのようなテープは旧式の VCR および VCR-LP マシンでも使用できます。VCR-LP 録画が VCR と互換性がないのと同様に、SVR 録画は VCR と VCR-LP の両方と互換性がありません。製造された唯一のモデルは、オプションのオーディオ/ビデオ コネクタなどのいくつかの細かいバリエーションと、再バッジされた ITT 240 を備えたグルンディッヒ SVR4004 でした。

この表は、標準 VCR、VCR-LP、SVR 用にリリースされた最も一般的なカセットの再生時間 (分単位) の概要を示しています。

VC カセットは、もともと標準 VCR 用に開発されました。LVC カセットは VCR-LP 用に開発されましたが、物理的には VC カセットと同一です。SVC カセットは、SVR 専用に開発されました。

*) LVC 180はテープベースが薄いため、標準的なVCR機器での使用は推奨されていません。^[4]

**) VC および LVC カセットは SVR マシンでは動作しません。ただし、SVC カセットは VCR および VCR-LP マシンで使用できます。

Philips の最初のマシンはモデル番号 N1500 で、この形式もこの後に知られるようになりました。このマシンには、比較的大きな主電源電圧誘導モーターに磁気ブレーキ サーボ システムを適用した「第 1 世代」の機構がありました。キャビネットの外縁は木製でした。電源ケーブルは取り外し可能でしたが、交換品が容易に入手できない目立たないコネクタが使用されていました。N1520 は、TV チューナーとタイマーのない N1500 でしたが、編集機能の組み立てと挿入 (4 つのビデオ ヘッドを使用)、2 トラック リニア オーディオ (ステレオではなく独立したモノラル チャネル)、および直接 AV 入出力接続が備わっていました。

学校や大学でよく見られるもので、少数のマスター VCR レコーダーでオフエア録音を行い、より安価な N1460 を再生に使用していました。ポーランドでは、わずかに改良されたバージョンが Unitra magnetowid kasetowy MTV-20 という名前で製造されました。

AC 電源は、メイン モーター、メイン クロックなど、内部のあらゆる場所に存在します。オリジナルの N1500 と比較して、カラー回路がわずかに改善され、一部のテレビのフライバック干渉を減らすためにフィールド ブランキングも変更されました。N1500 の外観のバリエーションで、銀色の前面が黒色に置き換えられ、木製ではなく黒いプラスチックのサラウンドになっています。

後期モデルの N1502 は、DC モーターとより高度な電子機器を使用したまったく異なるメカニズムを備え、信頼性がやや向上しました。後期バージョンも N1502 と呼ばれていましたが、機械的および電子的にさらに大きな進歩があり、特に、ローディング メカニズムの操作には、壊れやすいプラスチック製のギアボックス アセンブリではなく、ウォーム ドライブが使用されていました。初期のマシンにはハードワイヤードの主電源ケーブルが使用されていましたが、後期モデルには標準の「8 の字型」C7電源ソケットが装備されていました。

N1512 モデルは複合ビデオ入力および出力コネクタを提供しましたが、それ以外は N1502 と同じでした。VCR-LP モデル N1700 は、後の N1502 バリアントと密接に関連していました。その他の、より珍しい Philips モデルには、ステレオ サウンドと編集機能が含まれていました。回路と内部レイアウトは、第 1 世代の Philips VCR よりもはるかにモジュール化されていました。静かな DC モーターを使用しました (第 1 世代の VCR は、強力な同期 AC メイン モーターを使用していました)。基本的に、このモデルは、ビデオ入力/出力用の追加ボードがある以外は、Philips N1502 と同じでした。チャンネル ボタン 8 は、ビデオ入力を選択しました。

表面的には、外部的にも内部的にも Philips N1502 に似ています。2 つのモデル間で一部のコンポーネントは互換性がありました。テープ速度が遅く、斜めアジマス記録技術 (テープを無駄にするガードバンドを使用せずにビデオ トラック間のクロストークをほぼ排除) により、画質を著しく損なうことなく、より長い再生時間を実現しました。電源コードはマシンにハードワイヤードされていましたが、N1700 の後期リリースでは取り外し可能なコードが採用され、これが N1702 モデルで標準になりました。また、後期モデルでは、おそらく同社が N1702 の生産を既に開始していたため、内部のビデオ ヘッドが N1700 ではなく N1702 とラベル付けされることもあります。英国での価格は約 700 ポンドで、2023 年には 5,500 ポンドを超えることになります。Skantic ブランドのクローン モデル VCR 1209281 には、後期の N1702 モデルのシルバー トップ デザインが採用されていました。

デニス・ノルデンは、このモデルを産業ビデオ「フィリップス・タイムマシン」で宣伝した。^[5]

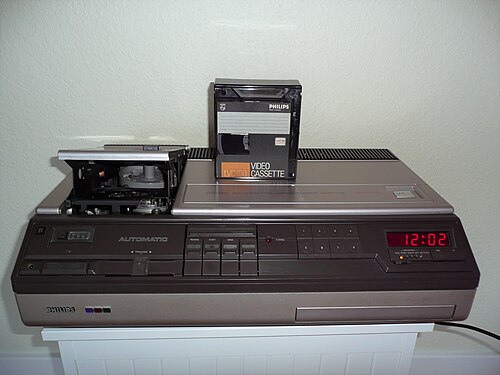

Philips モデル N1700 と同様に、N1702 はより明るい色のトップ カバーを備えています (N1702 は銀と黒、N1700 は灰色)。4 桁のカウンター、9 日間のタイマー、独立した電源コード (ハードワイヤードではありません)、および TV チューニングを支援するテスト パターン ジェネレーターを備えています。後の N1702 では、テープ トランスポートの凡例の位置が若干異なります。

Grundig は、マイクロプロセッサ制御を備え、純粋に機械的なデッキよりもテープを優しく扱う VCR4000 VCR-LP モデルを製造しました。また、SVR4004 (より長く稼働している SVR 形式) モデルも非常に類似しています。Grundig の他のモデルには、VCR3000 (VCR 形式であると考えられている) と VCR5000AV (唯一のデュアル フォーマットの VCR と VCR-LP マシンであると考えられている) があります。

1970 年代後半、VCR フォーマットはVideo 2000 (別名「Video Compact Cassette」または VCC) に完全に取って代わられました。類似した頭文字と、両方とも Philips によって設計されたという事実により、「VCC」と「VCR」のフォーマットはしばしば混同されます。しかし、2 つのシステムには互換性がなく、両者の間には大きな違いがあります。一部の Video 2000 マシンには「VCR」ロゴの修正版^[6]が付いており(N1500 および N1700 ^[7]マシンに表示されていたものなど)、この混乱をさらに助長しています。
