ヘリカルスキャン

ヘリカルスキャン

ヘリカル記録方式。テープが水平方向に移動すると、ドラムが回転し、ドラム内のヘッドが信号で斜めのトラックを作成または書き込みます。
メディアタイプ	磁気テープ
使用法	高周波信号の記録

ヘリカルスキャンは、オープンリールビデオ テープ レコーダー、ビデオ カセット レコーダー、デジタル オーディオ テープレコーダー、および一部のコンピューターテープ ドライブで使用される、磁気テープに高周波信号を記録する方法です。

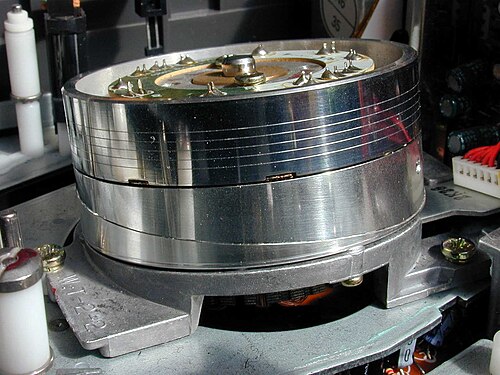

この技術では、磁気テープヘッド（またはヘッドチップ）が回転ヘッドドラム^[1]上に配置され、ヘッドドラムは高い角速度によりチップを高速で移動します。ヘッドチップの速度は、テープの線速度よりも高くなければなりません。テープはドラムにしっかりと巻き付けられています。ドラム^[2]および/またはテープは、ヘッドチップがテープを斜めに読み取ることができる角度に傾けられています。テープの線速度はヘッドチップの速度よりも遅いため、ビデオなどの高周波信号の読み取りまたは記録が可能です。テープが直線的または縦方向に移動すると、ヘッドチップはテープの幅に沿って斜めの経路で移動します。形状により、テープの線速度が低いにもかかわらず、書き込み速度と呼ばれる高速ヘッドチップ速度を実現できます。書き込み速度が速いため、高周波信号を記録できます。^{[3] [4] [5]}各ヘッドチップがテープと接触すると、トラックと呼ばれる磁気的に記録された情報を持つ細長い領域が作成または読み取られます。ヘリカルスキャンでは、これらのトラックはテープの長さに対して斜めに配置されます。この方法で読み書きされる斜めのトラックはヘリカルトラックと呼ばれます。^[2]

ヘリカルスキャンにはいくつかの種類があります。これには以下が含まれます。

• アルファラップ（α）は、テープがドラムの周りに360度完全に巻き付けられる方式である。^{[6] [7]}
• オメガラップ (Ω) は、テープがドラムのほぼ全体に巻き付けられ、ギリシャ文字のオメガに似ています。タイプ C のビデオテープレコーダーで使用されます。テープはドラムの周囲に 346 度巻き付けられ、そのうち 270 度が記録に使用されます。このため、ビデオ信号の垂直ブランキング期間が失われ、これを防ぐために、「1 1/2 ヘッド」構成のセカンダリヘッドは、ビデオヘッドがテープを読み取っていない期間を記録する必要があります。1 つのヘッドでテープ上に 1 つの斜めのトラックを作成し、ドラムを 1 回転するだけで、2 つのフィールドを含むビデオのフルフレームを記録できます。^{[8] [9] [10] [11]}
• C ラップは、ベータカムフォーマットで使用され、逆 C の字型にヘッド ドラムにテープが巻き付けられ、200 度から 300 度のラップを使用し、そのうち 180 度から 270 度がアクティブまたは記録に使用されます。これは、U を横にしたようなU マチックフォーマットで使用される U ラップに似ています。テープはオメガ ラップほどドラムに巻き付けられないため、ビデオ フレームを記録するには、2 つの対角トラックを作成する 2 つのヘッドを使用する必要があります。つまり、トラックとヘッドごとに 1 つのフィールドです。^{[12] [13] [10] [14]}
• M ラップは、VHSやD-1 (ソニー)、D-2 (ビデオ)デジタルビデオテープフォーマットで使用され、ヘッドドラムの左右に M の文字を思わせるパターンまたはテープパスでテープを巻き付け、その周囲 250 度から 300 度で巻き付け、そのうち 180 度から 270 度がアクティブまたは録画に使用され、180 度が使用される場合は 2 つのヘッドが使用されます。^{[15] [16] [10] [17]}
• ハーフラップは、テープが約180度、つまりドラムの円周の半分をカバーするラップの種類を指すために使用されます。ビデオのフルフレームを記録するには、少なくとも2つのビデオヘッドが必要であり、それぞれがビデオフィールドを記録し、ビデオフレームを記録するにはそのうちの2つが必要です。^{[18] [19]}

VHSやベータカムなどの多くのヘリカルスキャンカセットフォーマットは、アジマス記録を使用するヘッドを備えたヘッドドラムを使用しており、ヘッドドラム内のヘッドには斜めのギャップがあり、反対側のヘッドのギャップは互いに反対になるように傾いています。^{[20] [21]}これにより、ヘリカルトラック間のガードバンドが不要になり、テープ上の情報密度を高めることができます。^{[22] [23] [24]}

RCAのアール・エドガー・マスターソンは1950年に最初のヘリカルスキャン方式の特許を取得しました。^{[25] [ 26]ドイツのエンジニア、エドゥアルト・シューラーは1953年にAEGで働いていたときにヘリカルスキャン方式の記録を開発しました。 [27] [28]} 1950年代初頭に日本でテレビ放送が始まると、磁気テレビ信号記録の必要性が認識されました。沢崎賢一博士は1954年にヘリカルスキャンレコーダーのプロトタイプを開発しました。^[29]ヘリカルスキャンマシンは1959年に東芝によって実演され、トラックごとに1フィールドのビデオを記録したため、ビデオを一時停止してリアルタイム以外の速度で再生できる最初のマシンでした。ヘリカルスキャンタイプBとタイプCのビデオテープは1976年に使用され始めました。^[30]

•
  タイプBビデオテープビデオスキャナヘッド
•
  VXAコンピュータ テープ ドライブに見られる回転ヘッド
•
  VXA テープ ドライブ、回転ヘッドとローディング機構の別のビュー
