ほぞ継ぎ

ほぞ継ぎ （場合によってはほぞ穴とほぞ穴）は、 2 枚の木材またはその他の材料を接合します。世界中の木工職人は、主に隣接する木材が直角で接合される場合に、何千年もの間、この接合方法を使用して木材を接合してきました。

ほぞ継ぎは、多くのプロジェクトで使用できる、強力で安定した継ぎです。接着または摩擦嵌め込みで接続します。ほぞ継ぎは見た目も魅力的です。この継ぎの欠点の 1 つは、正確な測定とタイトな切断が必要なため、作成が難しいことです。最も基本的な形のほぞ継ぎは、シンプルかつ強力です。このタイプの継ぎには多くのバリエーションがあり、基本的なほぞ継ぎには 2 つのコンポーネントがあります。

1. ほぞ穴、そして
2. ほぞ舌。

ほぞは、一般的にレールと呼ばれる部材の端に形成され、対応する他の部材に切り込まれた正方形または長方形の穴に収まります。ほぞは、ほぞ穴にぴったり合うように切り込まれます。通常、ほぞ穴にジョイントが完全に入ったときに収まる肩があります。ジョイントは、接着、ピン留め、またはくさび留めされて所定の位置に固定されます。

このジョイントは他の材料にも使用されます。たとえば、石工と鍛冶屋の両方が伝統的に使用しています。

名詞mortise は「何かをはめ込んで接合する穴や溝」を意味し、 1400年頃の古フランス語mortaise (13世紀) に由来し、おそらくアラビア語 murtazz (「固定する」)はrazza (「ほぞ穴を切る」) の過去分詞である。^[1]英語の名詞tenon は14世紀後半から使われており、「接合部を作るために挿入される突起」という意味の古フランス語tenir (保持する) から派生した。^[2]

ほぞ継ぎは古代の継ぎ目である。ほぞ継ぎ構造の最も古い例の一つは、7,000年前の中国浙江省の河姆渡文化に遡る。^[3]ライプツィヒ近郊の井戸で、初期の新石器時代線状土器文化によって作られた、牙継ぎが発見され、井戸の木製内張りの建設に使用された。^[5]ほぞ継ぎは、紀元前2500年頃、^第4王朝 のギザのピラミッド群の穴に封印された長さ43.6メートル（143フィート）の船で ある「クフ船」^{[6]の木製板を接合する部分でも発見されている。また、}ウルブルンの難破船（紀元前14世紀）でも発見されている。^[7]

ほぞ継ぎは、中東、ヨーロッパ、アジアの考古学遺跡から出土した古代の家具にも見つかっています。例えば、シルクロードのカドタ王国の紀元前1世紀から4世紀の住居の遺跡で多くの例が見つかっています。^[8]中国の伝統的な建築では、梁、ブラケット、屋根のフレーム、支柱などの木材部品は、留め具や接着剤を使わずに、完璧にかみ合うように作られており、湿度に応じて木材が伸縮するようになっています。^[9]中国の遺跡から発見された考古学的証拠によると、新石器時代の終わりまでに、ほぞ継ぎは中国の建築に採用されていました。^[10]

ストーンヘンジの30個のサルセン石は、紀元前2600年から2400年の間に建てられる前に、ほぞ継ぎとほぞ穴継ぎで仕上げられました。^[11]

ほぞ継ぎ技法の一種であるフェニキア継ぎ（ラテン語のcoagmenta punicanaに由来）^{[12] [13]は、古代の}造船業で船体板やその他の船舶部品を組み立てるために広く使用されていました。これは固定（ペグ留め）ほぞ継ぎ技法で、2枚の板の端に2つのほぞ穴をあけ、別の長方形のほぞを2つのほぞ穴に挿入します。その後、ほぞ穴の側壁とほぞに開けた1つ以上の穴にダボを打ち込むことで、組み立てられた部分が固定されます。^{[14] [15]}

一般的に、ほぞ穴とほぞの寸法は木材の厚さに関係します。ほぞの寸法は、レールの厚さの 1/3 か、または可能な限りこれに近づけるのが良い方法です。ハンチ (ほぞが緩むのを防ぐサッシのコーナー ジョイントの切り欠き部分) は、ほぞの長さの 1/3 で、深さはほぞの幅の 1/6 です。レールの残りの 2/3 はほぞの肩で、ほぞをほぞ穴から引き離す可能性のある横方向の力に対抗し、強度を高めます。また、ほぞ穴の開口部の欠陥を隠す役割もあります。

ほぞ穴とは、ほぞを差し込むために木材に開けられた穴のことである。ほぞ穴にはいくつかの種類がある。^[16]

• 開いたほぞ穴: 3 つの面のみを持つほぞ穴。(ブライドル ジョイントを参照)。
• スタブほぞ穴: 深さが木材のサイズによって決まる浅いほぞ穴。また、ワークピースを貫通しないほぞ穴 (「貫通ほぞ穴」とは対照的)。
• 貫通ほぞ穴: 部品を完全に貫通するほぞ穴。
• くさび形半蟻継ぎ: 背面が前面または開口部よりも広く、または高くなっているほぞ穴。くさび用のスペースは、最初にほぞを挿入する余地を残します。ほぞがかみ合った後、くさびはほぞの抜けを防ぎます。
• 貫通くさび半蟻継ぎ: 部品を完全に貫通するくさび半蟻継ぎのほぞ穴。

ほぞは、木材の端にある突起で、ほぞ穴に挿入するためのものです。通常、ほぞは幅よりも高さが長くなります。ほぞにはいくつかの種類があります。

• 短ほぞ: 短いほぞで、その深さは木材のサイズによって異なります。また、ほぞがほぞ穴の幅よりも短いため、ほぞが見えません (「貫通ほぞ」とは対照的です)。
• 通しほぞ: 挿入する木材を完全に貫通し、裏側からはっきりと見えるほぞ。
• 緩いほぞ: 接合される部品の 1 つに不可欠な部分である固定ほぞとは対照的に、接合部の独立した部分であるほぞ。
• ビスケットテノン：ビスケットのような形をした薄い楕円形の木片^[17]
• ペグ（またはピン）ほぞ：ほぞ穴の側壁とほぞに開けられた1つまたは複数の穴にペグまたはダボピン（ツリーネイル）を打ち込むことで接合部を強化します。 ^{[18]これは}木造フレームの接合部では一般的です。
• タスクほぞ: くさび形の鍵を使用して接合部を保持する、ほぞ継ぎの一種。
• ティーゼル（またはティーズル）ほぞ：ジョールポストまたはガンストックポストの上にあるほぞを指す用語で、通常はタイビームの下側のほぞ穴に収められます。英国のタイジョイントの一般的な要素です。
• 上ほぞ: 柱の上部にあるほぞ。
• 鎚目ほぞ：クランプで肩部を締めることができない場合に、ほぞ継ぎを形成する方法。
• 半肩ほぞ: 片側だけに肩がある非対称ほぞ。フレーム付き、棚付き、筋交い付きのドアによく使用されます。

•

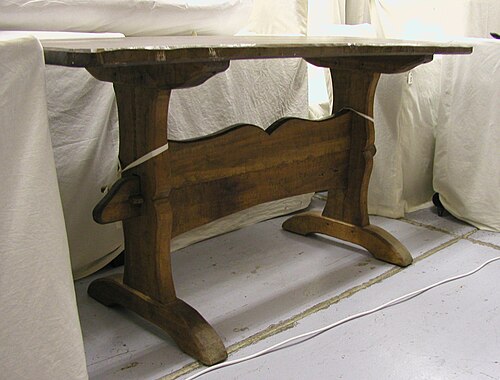

  伝統的な貫通、くさび、ほぞ継ぎ
•
  スタブテノンコーナージョイント
•
  ハンチングスタブテノンコーナージョイント
•
  キバナホサボテン接合
•
  ピン留めされたコーナーほぞ継ぎ
•
  現代の羽根ほぞ継ぎ（主に緩いほぞと呼ばれる）

• ボックスジョイント
• ダド
• 蟻継ぎ
• 久美子
