モデル500電話

ウェスタン・エレクトリックの モデル500 電話シリーズは、1950 年から 1984 年のベルシステムの売却まで、北米でベルシステムによって提供されていた標準的な家庭用卓上電話機でした。モデル 302 電話機の後継機であるモデル 500 は、以前のタイプと比較してモジュール構造になっているため、製造と修理が簡素化され、機能を追加した多数のバリエーションが容易に作成できました。プッシュトーンサービスは、1963 年にモデル 1500 電話機で住宅顧客に導入されました。この電話機には、10 桁の数字用のプッシュ ボタン パッドがありました。1968年に導入されたモデル 2500 電話機には、 * (アスタリスク) キーと# (ポンド) キー が追加されました。

モデル500シリーズとその派生機種は、20世紀後半を通じて北米の企業や家庭で非常に人気があり、一般的でした。新しいよりシンプルな電話機の設計の開発、携帯電話の登場、および21世紀に入ってからの従来の固定電話の衰退により、モデル500シリーズとその派生機種は衰退し、現在も使用されているほとんどのセットは、主に高齢者や電話愛好家が親しみ、収集、および懐かしさのために保持しています。ただし、モデル2500は、2020年代初頭の時点でもいくつかのメーカーによって製造されており、最新のBluetoothおよびVoIP電話システムとの互換性を確保するために近代化されたコンポーネントが搭載されています。

ウェスタン・エレクトリック500型電話機は、1936年以来製造されていた300型に代わるものでした。モデル500シリーズは、工業デザイナーの ヘンリー・ドレイファスの会社によって設計され、ベル研究所およびウェスタン・エレクトリックと共同での数年にわたる研究とテストの成果でした。開発は1946年にベルの技術者でありドレイファスの協力者であったロバート・ホースによる初期のスケッチから始まり、1948年には試作ユニット、1949年には4000台の電話機によるフィールド試験につながりました。AT&Tは1949年に新しい電話機を公式に発表し、1950年5月1日にベルシステムの運営会社に、1950年第2四半期に約23,000台の最初の出荷が可能になることを伝えました。^[1]特別仕様セット（501B）20,000台を含め、初年度末までに約183,000台が生産された。^[2]

その後数年間で、2500万台の300型電話機の系統的な交換が開始された。これは、新モデルの電気効率と音響効率が大幅に改善されたためである。^[3]この効率により、新モデルは自動調整ゲインコントロールを備えているため、都市部の短いループだけでなく、以前は送信機に電力を供給するためにローカルバッテリーを備えた特別なセットを必要とした長い田舎のループでも使用できるようになった。これにより、より細いループワイヤを使用できるようになり、ネットワークの構築にかかるコストを削減できた。^[要出典] 1953年のウェスタンエレクトリックの広告には、「500」電話機は「すでに限定的に導入されており、機会があれば、最も役立つ場所で使用できるようになる」と書かれていた。^[4]

300 シリーズの電話機を 500 シリーズに交換すると、想定された耐用年数に達していない 300 タイプの部品が大量に在庫された。1950 年代に新しい電話サービスの需要が急増したことで製造施設に負担がかかったが、ベルシステムはこれらの古い部品を再利用して、使用済みの 302 電話機を、500 モデルに似た外観を持ちながらも電気的には古い 302 電話機と同一の新しい現代的な筐体に改修することで、この負担を軽減した。このプログラムは 1955 年に開始され、改修された電話機はモデル 5302 電話機と名付けられた。この電話機は 1960 年代半ばまで、ウェスタン エレクトリックの工場の組み立てラインではなく、各ベル オペレーティング カンパニーの改修工場で生産された。 ^{[出典が必要]}

1949年の実地試験から1953年まで、500型電話機は黒色のみが製造された。製造能力が向上し、材料選択プロセスが完了したため、1954年から1957年にかけて段階的にカラー電話機が導入された。^[5]

1960年代、1963年11月に電話網のさまざまな場所でプッシュトーンサービスが導入された後、基本的な500型シャーシは新しいハウジングとフェイスプレート、および10キーのプッシュボタンキーパッドで改造されました。これはモデル1500電話機と呼ばれ、1968年に12ボタンのモデル2500が導入されました。^{[引用が必要]}

1970 年代には、モジュラー コネクタ技術への移行が行われ、有線コードが、受話器コード用の4P4Cコネクタと回線コード用の6P4Cプラグで両端が終端されたコードに置き換えられました。 ^{[引用が必要]}

米国のほとんどの電話機と同様に、500 シリーズの電話機は地元のベル オペレーティング カンパニーが所有し、月単位で顧客にリースされていました。電話機のスタイルと色の選択肢は限られていました。オペレーティング カンパニーとウェスタン エレクトリックの主要所有者である AT&T は、ネットワークの技術的整合性を確保し、競争を回避するために、自社のネットワークで他のメーカーの電話機を購入して使用することを禁止するポリシーを厳格に施行しました。1968 年頃からウェスタン エレクトリックが製造したほとんどの電話機には、ハウジングに「ベル システムの所有物 - 販売不可」という免責事項が刻まれていました。電話機には、電話機を所有するオペレーティング カンパニーの名前を示すステッカーやインク スタンプが貼られていることもありました。消費者が他社の電話機を購入するようになってから、^[要出典] AT&T のサードパーティ機器禁止に不利な法的展開を受けて、AT&T はDesign Line 電話機シリーズのポリシーを変更し、電話機の筐体は顧客に販売するが電気部品の所有権は保持するようになったため、顧客は引き続き AT&T に毎月リース料を支払う必要があった。

1983年、裁判所がベルシステムの売却を命じた後、AT&Tは新たに設立したアメリカンベル部門を通じて電話機を一般向けに販売し始めた。多くの顧客には、使用中のリース電話機を購入するオプションが提供された。AT&Tは1986年に米国の消費者向け電話機製造工場を閉鎖し、生産をシンガポール、中国、タイ、1990年代にはメキシコに移した。これにより、電話機をより低コストで製造できるようになった。^[要出典]

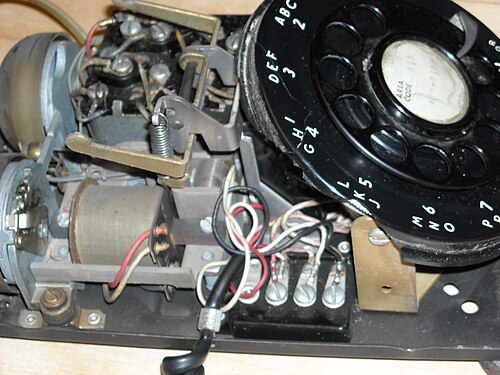

ウェスタン エレクトリック モデル 500 は、以前の電話機に比べていくつかの設計上の特徴が改善されています。302 ではダイヤルとフック スイッチが金属またはプラスチックのハウジングに直接取り付けられていましたが、500 電話機のすべての操作部品はベース プレートに取り付けられ、ハウジングには受話器をクレードルから持ち上げたときにフック スイッチを作動させるプランジャーが 2 つだけありました。したがって、電話機はハウジングなしで簡単にテストおよび修理できます。この設計により、製造および修理の効率が向上しました。以前の 302 には、回転式フィンガー ホイールの穴を通して数字と文字を表示するエナメル コーティングされたダイヤル プレートが装備されていました。長年の使用により、文字と番号、さらには磁器コーティングが摩耗しました。500 の設計では、二重射出成形プロセスによって文字をプラスチックに成形することで、この点が改善されました。この設計は 1500 および 2500 シリーズの電話機に引き継がれ、摩耗をなくすためにタッチ トーン キーに使用されました。 500 の数字と文字は、ダイヤルが回転して静止位置に戻る間も、さまざまな視野角から見えるように、ダイヤル プレートの周囲に移動されました。ホイールが回転している間に次の数字をダイヤルするために指を素早く配置するのに役立つターゲットとして、指穴の中央に点が配置されました。広範囲にわたるテストの後、この配置にはダイヤル エラーが減り、各数字をダイヤルする速度が数分の 1 秒速くなるという利点がありました。500 シリーズでは、特にダイヤルの多くの金属部品が、はるかに耐久性の高いナイロン部品に置き換えられました。^[要出典]

ドレフュスの設計は、1963 年に初めて発表されたプッシュホン サービスにうまく適応しました。初期の実験的なプッシュホンでは、オリジナルのドレフュスの設計がほとんど変更されずに使用されていました。キーパッドは、さまざまなレイアウトで、ダイヤル開口部の円形に配置され、加入者番号ラベルはその下の小さな窓に配置されていました。1500 および 2500 モデルでは、より角張ったデザイン スタイルが採用されました。オリジナルのデザインの曲線は、細かいリブ付きのフェースプレートの周りに縁を形成する隆起した縁に変わり、その中央にキーパッドと番号ウィンドウが配置されました。^{[出典が必要]}

電気的および音響的に、500 シリーズの電話機は、以前の機種よりも効率とゲイン特性が優れていました。送信効率は 300 シリーズの電話機よりも 5 dB 高く、受信効率は長距離ループで 2.5 dB 高くなりました。大きな改善点は、自動ゲイン調整を実現するイコライゼーション回路の使用です。電話機は、中央局からの短距離または長距離のローカル ループで同等のパフォーマンスで展開できます。G タイプのハンドセットは、この効率を実現するために新たに開発されました。古い F シリーズのハンドセットは、すでに音響および電気設計の効率のピークで動作していました。G ハンドセットは、公衆電話を含む多くの電話機の標準ハンドセットのままです。^[要出典]

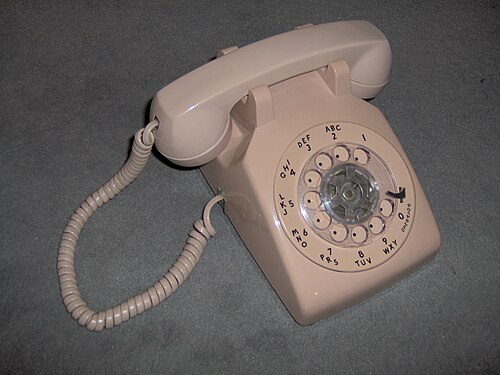

1950年から1953年までの初期の数年間、500は金属製のダイヤルを備えた黒色のみで販売されていました。1954年には、カラー電話機はアイボリー、緑、ダークグレー、赤、茶色、ベージュ、黄色、青で販売されました。^{[6] [7]}グレー、青、黄色、赤のセットは、1955年までにカラー部品が販売されるまで、最初は黒い文字盤で組み立てられていました。いわゆるツートンカラーのバリエーションも販売されていました。これは、黒いセットのハウジングをカラープラスチック部品に置き換えたものです。^[6]これらは、フルカラー電話機よりも割引された料金で、魅力的な色の組み合わせとして提供されました。^[要出典] 1957年、グレー、青、ベージュ、茶色のセットは、ライトグレー、アクアブルー、ライトベージュ、白、ピンクの明るいパステルカラーに置き換えられました。茶色のセットの発行は、多回線ビジネスセット用に数年間続きました。ターコイズ色のセットは 1964 年に追加され、ピンクやライトグレーを含むいくつかの色は 1960 年代後半に廃止されました。^{[引用が必要]}

1955 年までに、すべてのカラー 500 は透明なフィンガー ホイール付きで生産されましたが、ブラック セットは、新しいダイヤル デザインがリリースされた 1964 年頃まで金属製のフィンガー ホイールが維持されました。

500 型電話機は、回転ダイヤル、受話器受け台、スイッチ フック、およびベースに配線された受話器 (レシーバーと呼ばれることもある)で構成され、スチール シャーシを覆う成型プラスチック ハウジングを備えています。ユーザー インターフェイスは、ダイヤルとスイッチ フック ボタンのみで構成されています。電話機の下部にある呼び出し音の音量コントロールを除き、他のコンポーネント、スイッチ、またはコントロールは必要ありません。受話器受け台はハウジングの成型部品で、受話器と送信器カップの間にある受話器のハンドルを支える 2 つの U 字型の椅子で構成されています。受け台の両側には、フック スイッチを操作するバネ仕掛けのヨークに接続された 1 組のレバーの上に丸いプラスチック プランジャーがあります。プランジャーを押し下げると、通話が終了し、電話機がフックに掛けられます。ダイヤルの下と周囲にあるプラスチック面はダイヤル アセンブリの一部で、ハウジングの円形の開口部から露出しています。底部では、シャーシの平らなスチール プレートが露出しています。受話器コードはハウジングの左側のベースから出ており、回線コードはベースの後部から出ています。

電話機には、多くの受動的な電気、電子、機械部品で構成された回路が含まれています。電話機は電話回線から送信電流を受け取るため、別個の電源を必要としません。電話機がオンフックで呼び出し音が鳴っていないときは、呼び出しブリッジにローカル ループからの直流 (DC) をブロックするコンデンサが含まれているため、電力は消費されません。

最も複雑な部分は、ダイヤル フィンガー ホイールが巻き上げ後に解放されると、タイミングを合わせた一連のライン ループブレーク パルスを機械的に生成するギア、カム、スプリング、および電気接点の集合体である回転ダイヤル機構です。ダイヤルの巻き上げと戻りの期間中、受信機はダイヤル パルスを聞かないようにシャントされます。

電気機械式ベルは、異なる音程を出すためにわずかに寸法が異なる 2 つの鐘型ゴングと、その間にあるソレノイドで駆動される打鐘機で構成されています。ソレノイドが交流 (AC) ベル電流 (通常約90 V、20 Hz ) で通電されると、2 つのゴングを交互に叩き、2 つの音が重なった独特の効果を生み出します。ベル音量コントロール付きの電話機では、1 つのゴングが音量コントロール ホイールの中心からずれた位置に取り付けられています。ホイールを回すと、ゴングが打鐘機に近づいたり (音が小さくなる)、離れたり (音が大きくなる) します。モデル 500 のベルはかなり大きく、数部屋離れた場所からでも聞こえました。ユーザーがベルをオフにすることはできませんが、内部調整によって無効にすることはできます。

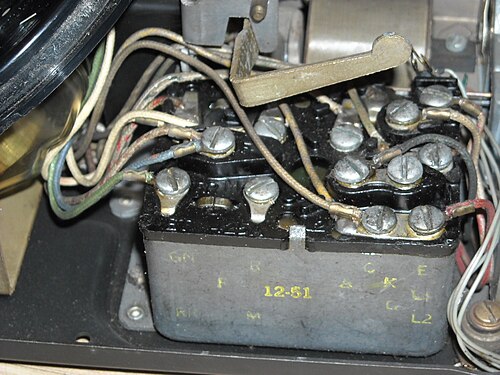

モデル 500 電話機は、長期間の使用に耐えられるよう設​​計されました。ベル システムの電話機は電話会社が所有し、電話会社からリースしていました。電話会社は電話機を良好な状態に保つ責任がありました。電話機は頑丈で信頼性が高く、メンテナンスをほとんど行わずに数十年の使用に耐えられるよう設​​計されていました。1940 年代の 500 の技術では、金属部品とポイントツーポイント配線が多用され、ほとんどの部品はモジュール式で取り外しや交換が簡単でした。配線システムでは、圧着スペード ラグとスロット付きネジ端子で終端されたワイヤが採用され、電話機内部のほとんどの電気接続は、標準のドライバーで取り外したり再接続したりできました。

元の設計では、ライン コードとハンドセット コードは、両端がねじ込み式端子で固定され、ストレイン リリーフ アンカーが取り付けられていました。両方のコードの色は一致していましたが、当初はほとんどのカラー セットがニュートラルなダーク グレーのコードで製造されていました (アイボリーとブラウンのセットは例外)。1955 年以降、染料と製造方法が安定したため、ダーク ブルーを除くすべてのセットに色が一致したコードが装備されました。1973 年までに、ライン コードはニュートラル グレーに変更され、断面は丸型から平型に変更されました。顧客のオプションとして、携帯用に 4 ピン プラグ付きの電話機を注文することもできましたが、ほとんどのセットは壁の接続ボックスに配線されていました。1970 年代には、FCC 登録システム内でサードパーティ機器の標準接続方法を容易にするために、ライン コードの両端とハンドセット コードにはるかに小型のモジュラー コネクタが導入されました。 ^{[引用が必要]}

基本モデル500から派生した電話機モデルがいくつかあり、同じ部品がいくつか使用されていました。モデル554は壁掛けバージョンでした。その他の特殊モデルには追加機能が含まれていました。これにはダイヤルライト付き電話機（500U）、パーティラインセット（501）、キーセット（540および560シリーズ）、コールディレクター、パネルフォン（750シリーズ）、産業用および屋外用電話機（520および525）、自動ダイヤラー（660）が含まれていました。^[8]

1963 年以降、ドレフュスのデザインは、新たに発表されたタッチ トーン サービスにうまく適応しました。試験期間中、ダイヤルは キーパッドと電話番号ラベルを含む円形のクロージャに置き換えられました。1500 および 2500 モデルでは、より長方形のデザイン スタイルが採用されました。元のデザインの曲線は、細かいリブ付きのフェースプレートの周りに縁を形成する隆起した縁に変わり、その中央にキーパッドと番号ウィンドウが配置されました。^{[引用が必要]}

標準的なプッシュトーン電話は、3 列 4 行のボタンのグリッドで 12 個の DTMF 信号を生成します。これに対し、一部の特殊用途の電話には、AUTOVONシステムのサービス優先順位用の A、B、C、D DTMF 信号用の 4 列目のキーが装備されています。オリジナルのセットではトランジスタ発振器が使用されていましたが、新しい電話機では集積回路が使用されています。モデル 1500 には 10 桁の数字用のプッシュ ボタンしかありませんでしたが、モデル 2500 では 12 個のキーが使用され、音声応答システムや通話管理などの高度なサービス機能に必要な追加の信号を可能にするために '*' および '#' DTMF 信号が含まれていました。^{[引用が必要]}

1950年代初頭から、500スタイルの電話機はITT Kellogg（現在のCortelco）によってライセンス生産され、同社は2007年1月1日に製造中止になるまで、Cortelco ITT-500AS（卓上電話）およびCortelco ITT-554AS（壁掛け電話）として販売されていたオリジナルの回転式設計の製造を継続した。この設計は、後にNorthern TelecomとなったNorthern Electricによってもカナダで製造された。Cortelcoは、モデル89001047PAKとして知られるモデル500の非ダイヤル式バージョンを製造し続けている。この電話機は明るい赤色のみで提供されている。Stromberg -Carlson （現在はSiemensの一部門）も、1950年代から1980年代にかけてこの電話機を製造していた。^[要出典]

500 モデルの現代的なレプリカがいくつか販売されています。外観的には忠実ですが、光学技術に基づく回転トーン ダイヤラーなど、内部はオリジナルとは大きく異なります。^[要出典]

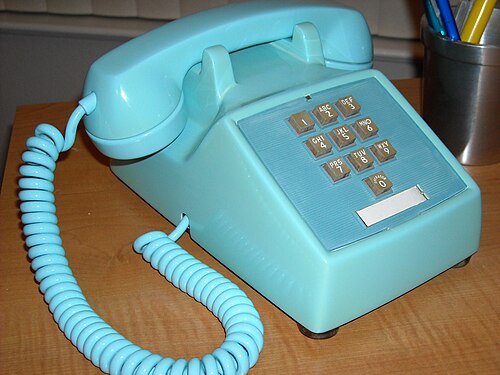

ウェスタン・エレクトリックのモデル1500電話機は、500の設計をタッチトーンダイヤルに適応させ、0から9の数字用のプッシュボタンパッドを備えました。1963年から1968年にかけて製造されました。基本的な単線モデル1500Dに加えて、1500シリーズには多くの関連バリエーションと追加機能を備えた特殊用途モデルが含まれていました。これには、ヘッドセットジャック付きのセット、2回線セット（1510F）、キーセット（1560）、コールディレクター、パネルフォン（1750）、産業用電話（1520）、自動ダイヤラー（1660）が含まれていました。^[9]

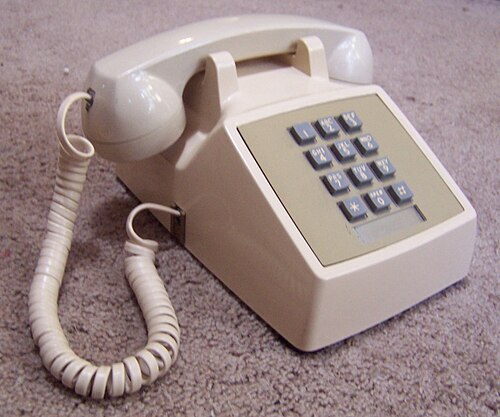

1960 年代後半までに、一部の業界の対話型応答システムでは、10 桁を超える追加の信号が必要になりました。1968 年には、プッシュ ボタン ダイヤル パッドに* (アスタリスク) と# (ポンド) の 2 つの追加キーが追加され、2500 型電話機の登場となりました。追加キーは、4 x 3 キーのマトリックスを埋めるために、0ボタンの両側に配置されました。これらのキーは、当初ほとんどの顧客に使用されませんでしたが、後に垂直サービス コードやボイス メールメニューのナビゲーションに使用されるようになりました。1974 年にモジュラー コネクタが導入されると、2500 電話機の受話器と回線コードにモジュラー コネクタが取り付けられ、2500DM のように、タイプ名の末尾にMが付くようになりました。

基本的な単回線モデルに加えて、モデル2500シリーズには、ヘッドセットジャック付きセット、2回線セット、キーセット（2560）、コールディレクター、パネルフォン（2750）、産業用電話（2520）、自動ダイヤラー（2660）など、追加機能を備えた多くの関連バリエーションと特殊用途モデルが含まれていました。^[10]

全盛期に比べると一般的ではなくなったものの、近代化されたモデル2500は、2024年現在でも、主にコルテルコ社を中心にいくつかの企業によって、基本セットやフックフラッシュ、メッセージ待機表示機能を備えたものなど、さまざまなバリエーションで生産されています。^[11]

モデル 500 シリーズとその特徴的な音は、20 世紀後半の米国およびカナダの映画やテレビ番組でよく見かけられました。モデル 500 は、映画「トゥルーライズ」で武器として登場します。
