モデル302電話

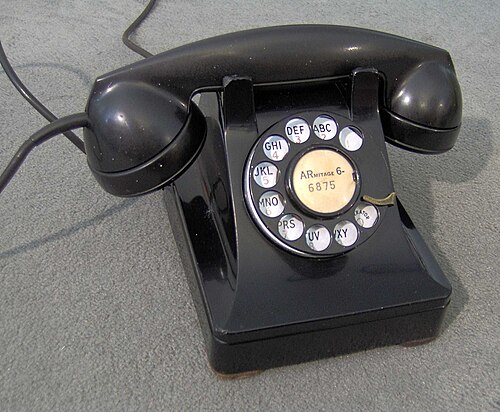

モデル302 電話機は、1937 年から 1955 年まで米国でWestern Electric 社によって製造され、1950 年代後半から 1949 年に500 型電話機が導入されてずっと後まで、カナダのNorthern Electric 社によって製造された卓上電話機です。この電話機は 1960 年代まで定期的に改修されました。これは、呼び出し音とネットワーク回路が同じ電話機ハウジングに収められた、米国で最も広く使用された複合電話機の 1 つでした。

ベルシステム用の新しい卓上電話機の設計は、ハンドセット電話機のシリーズである102 型および202型卓上電話機が導入されてから間もない、およそ 1930 年に始まりました。既存のウェスタン エレクトリックの電話機は、顧客が電話をかけるためにハンドセットとダイヤルを固定するだけの卓上セットで構成されていましたが、呼び出し音とネットワーク回路を含む外部加入者セット (サブセット、または卓上セット ボックス、または呼び出し音ボックス) が必要でした。このボックスは通常、壁または机の側面に取り付けられていました。1920 年代には、ヨーロッパだけでなく米国の独立系市場でも、電話機のすべてのコンポーネントを 1 つの卓上ユニットに統合する、設計と経済効率に関する新しい概念が登場しました。モデル 302 は、このトレンドに従った最初のウェスタン エレクトリックの電話機でした。

1930年代初頭からベル電話研究所の技術者ジョージ・ラムによって設計された302型電話機には、 ^{[1] [2] [3]、ノルウェーの芸術家兼デザイナーの}ジャン・ハイバーグによって1929年に考案された1931年のエリクソンモデルDBH 1001や、^{[4] 1934年に発表された}自動電気式タイプ34モノフォン卓上電話機など、当時の技術の設計要素が取り入れられていました。

この設計は、大恐慌によりすべての新型電話機の導入が遅れた 1930 年代前半に進化しました。1936 年の実地試験の後、1937 年に大規模な導入が開始されました。このモデルはベル システムで完全に廃止されることはなく、ベル システムは 1984 年に廃止されました。

モデル 302 と、特殊サービス タイプ用の同様の一連のモデルは、長方形のスチール製ベース プレート上に構築されており、このベース プレートには、呼び出し音ユニット、誘導コイル、2 つのコンデンサを囲む金属容器、およびコネクタ端子プレートが取り付けられています。ベースは、家具の表面を傷つけないように、各コーナーの下に取り付けられた 4 つのフェルトまたは革張りの三角形の脚で支えられています。ハウジングはベースの上に置かれ、ネジで固定され、回転ダイヤルと受話器受け台が含まれています。受話器受け台には 2 つのプランジャー ロッドがあり、受話器を受け台から持ち上げると、ハウジング内に取り付けられた フック スイッチが作動します。

302シリーズの電話機のほとんどは黒で生産された。1939年までに塗装されたカラーセットが利用可能になった。加入者はオプションとして追加料金を支払った。ハウジングは当初亜鉛合金から鋳造されていたが、1941年までに熱可塑性材料のテナイトで製造されるようになった。熱可塑性ハウジングは、第二次世界大戦の軍事資材要件のために戦時生産局の命令により電話機の生産が中止されるまで、アイボリー、ペキンレッド、グリーン、ブルー、ローズピンクの5色で利用可能だった。戦後の電話機の生産は1945年に黒のプラスチックハウジングで再開され、1949年までにカラーセットが再導入された。^[5]伝統的なダークゴールド、彫像用ブロンズ、古い真鍮、酸化銀の色合いを含むカスタムカラーのリクエストにも応えることができた。^[5]

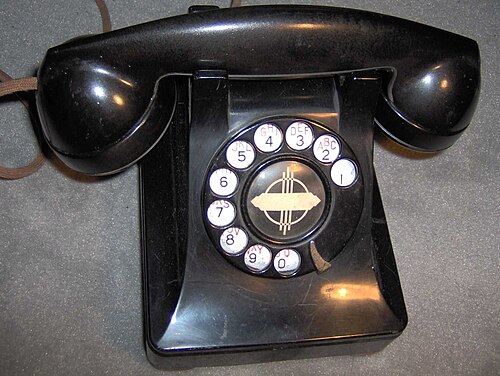

初期の電話機はすべて、ダイヤルと金属製のダイヤルホイールを備えており、カラー電話機の場合は黒色または艶消しステンレススチール製でした。1941 年以降、カラー熱可塑性ユニットには透明なプラスチック製のダイヤルホイールが採用されました。ダイヤル番号プレートは、白いガラス質エナメルの表面に対してスチール基板で作られました。黒電話機には、1952 年まで工場出荷時にまっすぐな茶色の布張りコードが装備されていましたが、この年から合成ゴム (ネオプレン) 被覆コードが標準装備になりました。オプションの巻き取り式コードは、1940 年代初頭から布張りとゴム被覆の両方で利用可能でした。

302 は頑丈で修理が簡単な卓上電話機でした。米国の電話機のほとんどは、月額サービス料金の一部としてベルシステムの加入者にリースされていました。ウェスタン エレクトリックは、独立系電話会社に販売するために 302 電話機も製造しました。

1955 年 8 月から 1960 年代にかけて、ベルシステムは、流通センターのワークショップで302 を5302 型として再製造しました。ハウジングは新しく設計され、最終的には500 型電話機の G 型受話器が取り付けられ、外観は 500 型に似ていました。

モデル 302 に加えて、Western Electric 300 シリーズには、追加機能を備えたさまざまなバリエーションと特殊用途タイプが含まれていました。302 スタイルのハウジングと F1 ハンドセットを使用して、古い手動キャンドルスティック電話を外部サブセットに置き換える変換キットが用意されていました。

他のメーカーも同様の外観の電話機を製造していました。その中には、受話器の角が斜めにカットされフランジ加工が施されたStromberg-Carlsonモデル 1243 電話機や、 Federal Telephone & Radio (FTR) 803 (写真) などがあります。

モデル 302 の外観デザインは、米国で段階的に廃止された後も、ヨーロッパのベル支社によって、オランダやベルギーで広く使用された 1954 年型ベル スタンダードなどのモデルに引き継がれました。
