マイクロVAX78032

MicroVAX 78032 ( DC333とも呼ばれる) は、Digital Equipment Corporation (DEC)が開発、製造したマイクロプロセッサで、 VAX命令セットアーキテクチャ(ISA)のサブセットを実装しています。78032 は、1985 年のMicroVAX II以降、 DEC のVAXベースのシステムでのみ使用されています。5 MHz の周波数でクロックした場合、78032 の整数パフォーマンスは、1977 年のオリジナルのVAX-11/780に匹敵します。 ^[1]このマイクロプロセッサは、MicroVAX 78132 浮動小数点アクセラレータと組み合わせて、浮動小数点パフォーマンスを向上させることができます。

78032 は、DEC にとって数々の初めての成果を象徴しています。これは、DEC 初の VAX ISA シングルチップ マイクロプロセッサ実装であり、DEC 初の自社製マイクロプロセッサです。MicroVAX 78032 は、1984 年の半導体チップ保護法に基づいて保護登録された最初の半導体デバイスでもあります。

MicroVAX 78032 は、 2 層のアルミニウム相互接続を備えた3.0 µm NMOS ロジックプロセスである DEC のZMOSプロセスで製造された8.7 x 8.6 mm (74.82 mm ² )のダイ上に 125,000 個のトランジスタを搭載しています。ダイは、68 ピンの表面実装型リード チップ キャリアにパッケージ化されています。

MicroVAX 78132 (別名DC337 ) は、 MicroVAX 78032 マイクロプロセッサ用の浮動小数点 コプロセッサです。DAL バスといくつかの制御ラインを介して MicroVAX 78032 とインターフェイスします。MicroVAX 78132 は、VAX ISA の MicroVAX サブセットで定義されている 70 の浮動小数点命令のうち 61 を実行し、9 つの整数命令を高速化します。

MicroVAX 78132 には、 40 MHz の入力クロックによって生成される4 つの 25 ns クロック フェーズに分割された 100 ns のマイクロサイクルがあります。これは、67 ビットの小数プロセッサ、13 ビットの指数プロセッサ、1 ビットの符号プロセッサ、マイクロシーケンサ、およびバス インターフェイス ユニットの 5 つの「要素」で構成されています。

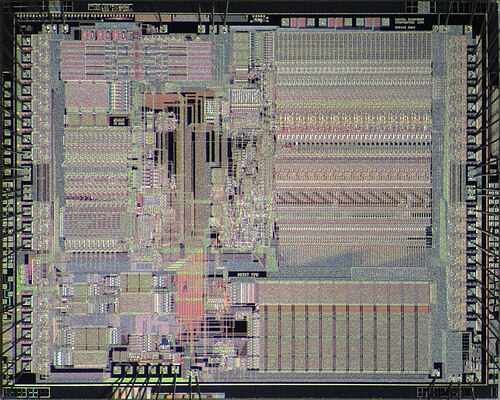

MicroVAX 78132は、8.4 mm x 6.6 mm (55.44 mm ^{2 )のダイに32,141個のトランジスタを搭載している。DECのZMOSプロセス、2層の}アルミニウム相互接続を備えた3.0 µm NMOSプロセスで製造され、68ピンの表面実装型リード付きチップキャリアにパッケージされている。^[2]

78032 と同一のリバースエンジニアリングされたコピーが、1989/90 年に東ドイツでU80701として製造されました。

78032の別のクローンはソビエト連邦でKL1807VM3（ロシア語：КЛ1807ВМ3）という名称で製造された。 ^[3]

• ウォルリッヒ、G.マクレラン、E.原田L.モンタナロ、J.ヨドロフスキー、R. (1984 年 10 月)。 「高性能浮動小数点コプロセッサ」。IEEE ソリッドステート回路ジャーナル。19 (5): 690–6。ビブコード:1984IJSSC..19..690W。土井：10.1109/JSSC.1984.1052209。S2CID  43310115。

• コンピュータ歴史シミュレーション プロジェクトの「MicroVAX II」
