マーク48魚雷

マーク48魚雷
マーク48魚雷
	1982年、技術者がマーク48魚雷のメンテナンスを行っている。
タイプ	重量級のASWおよびASuW 両用魚雷
原産地	アメリカ合衆国
サービス履歴
使用中	1972年～現在（Mod 1） 1988年～現在（ADCAP） 2008年～現在 Mod 7 共通広帯域高度ソナーシステム (CBASS)
使用者	アメリカ海軍; ブラジル海軍; オーストラリア海軍; カナダ海軍; オランダ海軍; 中華民国海軍
生産履歴
デザイナー	グールド社; 海軍水上戦闘センター
設計	1967年
メーカー	グールド/ハネウェル(Mod 1); ヒューズエアクラフト(ADCAP) ウェスティングハウスネイバルシステムズクリーブランドオハイオ
単価	894,000ドル（1978年米ドル）; 3,500,000ドル（ADCAP）（1988年）; 3,800,000ドル（CBASS）（2005年米ドル）; 539万ドル（2022年）;
仕様
質量	3,434 ポンド (1,558 kg) (オリジナル)、3,695 ポンド (1,676 kg) (ADCAP)
長さ	19フィート（5.8メートル）
直径	21インチ（530mm）
有効射程距離	55ノット（時速102キロメートル、時速63マイル）で38キロメートル（24マイル、21海里）または40ノット（時速74キロメートル、時速46マイル）で50キロメートル（31マイル、27海里）（推定）; 公式には「5マイル以上（4.3海里、8.0キロメートル）」
弾頭	高性能爆薬と未使用燃料
弾頭重量	647ポンド（293キログラム）
爆発; メカニズム	近接信管
エンジン	斜板ピストンエンジン;ポンプジェット
推進剤	オットー燃料II
最大深度	500ファゾム、 800メートル（2,600フィート）（推定）、公式には「1,200フィート以上」
最高速度	55ノット（時速63マイル、102キロメートル）（推定）; 公式には「28ノット（時速52キロメートル、32マイル）以上」
ガイダンス; システム	共通ブロードバンド高度ソナーシステム
発射; 台	潜水艦

マーク48とその改良型である先進能力型（ADCAP）は、アメリカの大型潜水艦発射魚雷である。これらは、深海潜水原子力潜水艦や高性能水上艦を沈めるために設計された。

歴史

マーク48は当初、 1956年夏の潜水艦戦研究プロジェクト、ノブスカ計画で実装が推奨されたいくつかの兵器のうちの1つである、研究用魚雷コンセプトII（RETORC II ）として開発された。^{[9] Mk-48魚雷は、}ソ連の潜水艦技術の進歩に遅れを取らないように1960年代末に設計された。1972年から運用されており、米海軍潜水艦の主力兵器としてMk-37、Mk-14、Mk-16魚雷に取って代わった。 ^{[3] 1977年にソ連の新しい}アルファ級潜水艦が就役すると、魚雷に大幅な改良をもたらすADCAPプログラムを加速することが決定された。武器が開発に遅れを取らないようにテストが実行され、武器は音響と電子機器の改善のために改造された。この兵器の新しいバージョンはMk-48 Mod 5としても知られ、1985年に広範囲にテストされ、生産が開始され、1988年に就役した。それ以来、魚雷にはさまざまなアップグレードが加えられてきた。2012年時点ではMk-48 Mod 6が就役しており、Mod 7バージョンは2008年にRIMPAC演習で試験発射された。2001年の米海軍の在庫は1,046本のMk-48魚雷だった。^[7] 2017年、ロッキードの生産量は年間約50本だった。^[10] ^{[アップデート]}

展開

Mk-48 魚雷は、潜水艦の魚雷発射管から発射されるように設計されています。この兵器は、オハイオ級弾道ミサイル潜水艦、シーウルフ級、ロサンゼルス級、バージニア級攻撃型潜水艦を含むすべてのアメリカ海軍潜水艦に搭載されています。また、カナダ、オーストラリア、オランダの潜水艦にも使用されています。

Mk-48 および Mk-48 ADCAP 魚雷は、魚雷に取り付けられたワイヤーによって潜水艦から誘導できます。また、独自のアクティブまたはパッシブセンサーを使用して、プログラムされたターゲットの検索、捕捉、攻撃手順を実行することもできます。この魚雷は、水上艦の竜骨の下で爆発するように設計されており、竜骨を破壊して構造的完全性を破壊する。失敗した場合は、もう一度試みることができます。^[11]

推進

スワッシュプレートピストンエンジンは、オットー燃料 IIという一元推進剤で作動し、これが燃焼してエンジンを駆動します。推力は推進装置によって生成されます。

センサーと改良

魚雷の探知機には、電子的に操作されるアクティブ「ピンガー」（2Dフェーズドアレイソナー）が搭載されており、目標に近づく際に操縦する必要がなくなります。未確認の報告^{[誰による報告か？ ]}によると、魚雷のセンサーは周囲の電磁場を監視できるとのことです。これは、弾頭に取り付けられた電磁コイル(少なくとも 1977 年から 1981 年まで) を指している可能性があります。このコイルは、船体の金属質量を感知し、適切な距離で爆発するために使用されます。

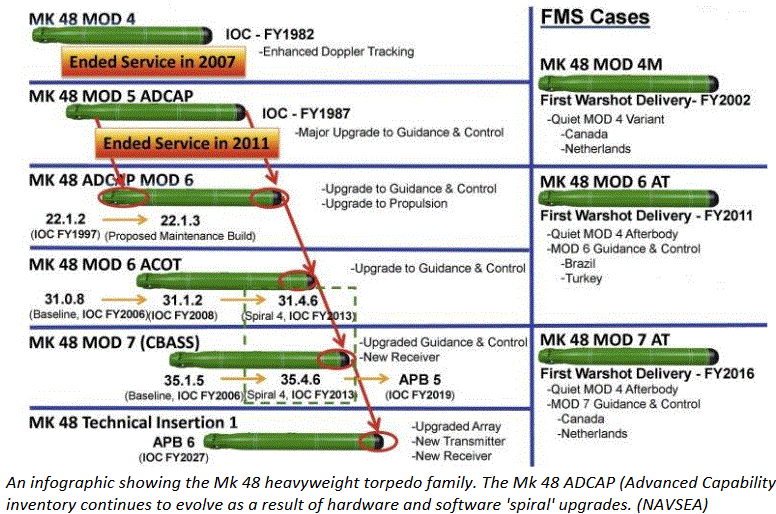

この魚雷は、その運用期間中、継続的に改良が続けられてきました。1990 年代には、ADCAP の Mod 6 派生型により、エンジンのノイズ遮断が大幅に改善され、この魚雷が潜在的な標的に検知されにくくなりました。

Mk48 Mod 7 共通広帯域先進ソナーシステム(CBASS) 魚雷は、深海と沿岸海域の両方に最適化されており、高度な対抗対抗能力を備えています。MK48 ADCAP Mod 7 (CBASS) 魚雷は、オーストラリア海軍との共同開発プログラムの成果であり、2006 年に初期運用能力に達しました。^[8]モジュラー Mod 7 バリアントはソナー帯域幅を拡大し、より広い周波数帯域でピンを送受信できるようにし、広帯域信号処理技術を利用して、検索、捕捉、攻撃の有効性を大幅に向上させます。このバージョンは、敵の対抗手段に対してはるかに耐性があります。^[12]

2008年7月25日、オーストラリアのコリンズ級潜水艦HMAS ウォーラーから発射されたMK 48 Mod 7 CBASS魚雷が、環太平洋合同演習2008（RIMPAC）中に試験目標を沈没させることに成功した。^[13]^[14]

2015年に米海軍は生産を再開し、よりモジュール化された設計を模索する計画を発表した。^[15] ロッキード・マーティンは既存のマーク48をアップグレードし、推進力と電子妨害手段への耐性を向上させることに加えて、共通広帯域先進ソナーシステム（CBASS）と呼ばれる新しい誘導制御システムを組み込む予定である。^[16]

2003年から、米海軍はステルス魚雷強化プログラムを開始した。このプログラムは、燃料電池などの代替燃料源と「スイムアウト」機能（騒音の大きい魚雷発射管の圧縮空気発射システムを使用せずに魚雷が自力で発射管から離脱できる機能）を実装することで、既存のMk 48設計の能力を向上させることを目的としている。このプログラムは現在も進行中で、詳細の多くは機密扱いとなっている。^[17]
