M25戦車輸送車

M25戦車輸送車
M25戦車輸送車
	2010年の戦争と平和ショーで展示されたM25戦車輸送車とM4シャーマン戦車
タイプ	40トン（36,287 kg）6x6タンク回収トラックトレーラー
原産地	アメリカ合衆国
サービス履歴
使用中	1941–1955
戦争	第二次世界大戦
生産履歴
デザイナー	ナッキートラックカンパニー
メーカー	M26:パシフィック・カー・アンド・ファウンドリー社、; M15:フルーハーフ・トレーラー社
バリエーション	M26A1、M26A2
仕様（M25 ）
質量	空荷時; M26: 48,000 ポンド (22,000 kg) ; M15: 36,600 ポンド (16,600 kg) ; M25: 84,300 ポンド (38,200 kg); 積載時; M26: 103,000ポンド (47,000 kg) ; M15: 36,600ポンド (16,600 kg); M25: 164,300ポンド (74,500 kg)
長さ	M26: 25フィート4インチ (7.72 m) ; M15: 38フィート5+1 ⁄ 16 インチ（11.71 m）
幅	M26: 10フィート10+3 ⁄ 4 インチ (3.32 m); M15 12フィート6インチ (3,810 mm)
身長	M26: 11フィート5インチ (3.48 m)
クルー	7
鎧	前面3 ⁄ 4 インチ (19 mm)側面、背面1 ⁄ 4 インチ (6.4 mm);
主; 武装	.50口径M2機関銃
エンジン	ホールスコット 440 ガソリン; 240 hp (180 kW)
伝染 ; 感染	4速×3速
燃料容量	120米ガロン（450リットル）
運用; 範囲	120マイル（193.1 km）
最高速度	時速28マイル（45キロ）

M25戦車輸送車( G160 )は、 6x6 M26装甲重戦車輸送車/戦車回収トラクターと、それに付随する 40 トンのM15トレーラーを組み合わせたもので、1944 年から 1945 年にかけてヨーロッパで米軍に導入されました。Pacific Car & Foundry Co.によって製造され、1940 年に導入されたDiamond T M19輸送車/トレーラーデュオを大幅に改良したものです。

ドラゴンワゴンという愛称で呼ばれたこの車は、 1955年から10トンの6x6 M123セミトラクターに置き換えられた。^[3]

発達

1942年、ダイアモンドTトラクター部隊が使用していたM9 24小輪トレーラーよりも優れたオフロード性能と、30トン8大輪のシェルヴォークおよびドルーリーセミトレーラーよりも大きな積載量を備えた、新しい40トンのセミトレーラー式戦車輸送車が必要とされた。ミシガン州デトロイトのフルーハーフ・トレーラー社^[4]が設計したこの車は、ダイアモンドTが扱える重量を超えていた。対となるM26トラクターはサンフランシスコを拠点とするナッキー・トラック社が設計した。陸軍の要求に応えられなかったため、ワシントン州シアトルのパシフィック・カー・アンド・ファウンドリー社に生産が委託された。

パシフィック・カー社がTR-1と命名したチェーン駆動の12トン6x6 M26トラクターは、ホール・スコット440 1,090立方インチ（17.9リットル）6気筒ガソリンエンジンを搭載し、2000rpmで240馬力（180kW）、1200rpmで810lbf⋅ft（1,098N⋅m）を発生する。M26用に開発されたこのトラクターは、ダイヤモンドTのアップグレードに使用された。約2,100台のタイプ440が製造された。バクスターは「1,300台以上」のM26とM26A1が製造されたと記している。^[4]

珍しいことに、牽引車ユニットには装甲キャビンと2つのウインチが装備されており、合計60トンの牽引力があり、^[4]軽い戦場復旧作業を行うことができました。

M26トラクターの後の非装甲バージョンはM26A1と命名された。実験的なバラストトラクターへの改造はイギリス戦闘車両試験機関によって評価された^[4]

戦後、それらのいくつか（装甲車と非装甲車の両方）は余剰品として購入され、変圧器、機関車、重機などの特大の荷物を運ぶために使用されました。 ^[5]

ギャラリー

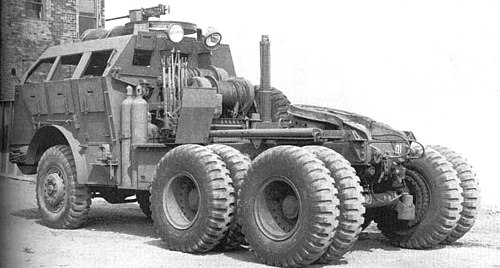

M25とM26装甲セミトラクター

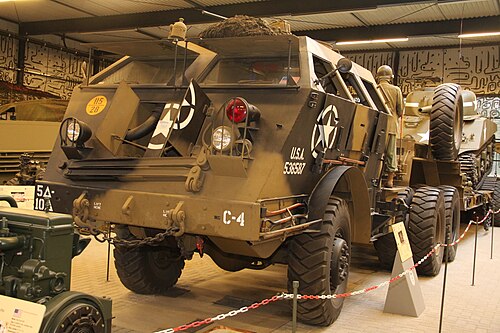

M25とM26装甲セミトラクターの展示
M25とM26A1非装甲セミトラクターの展示
M26 セミトラクター (左ビュー)

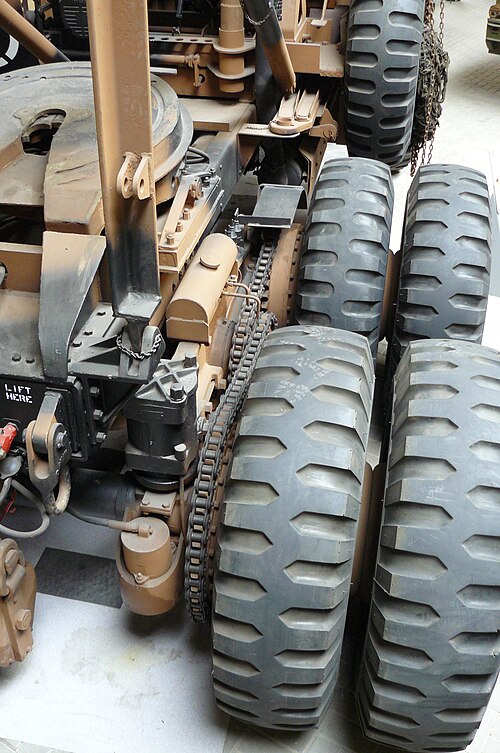

チェーンによる後輪駆動を示すM26セミトラクター

仕様

クルー7
武装 1.50口径機関銃
装甲、前面 3/4 インチ、側面と背面、1/4 インチ。
最高速度 26 MPH
燃料容量 120ガロン

ユーザー
