クリスタル

クリスタル

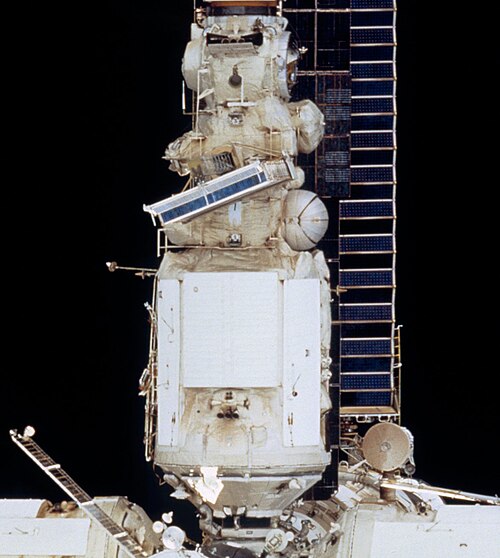

1997年のクリスタル
モジュール統計
コスパーID	1990-048A
の一部	ミール
発売日	1990年5月31日 10:33:20 UTC ( 1990-05-31UTC10:33:20 )
打ち上げロケット	プロトンK
ドッキング	1990年6月10日 10:47:22 UTC
再突入	2001年3月23日 05:50:00 UTC
質量	19,640 kg (43,300 ポンド)
長さ	11.9メートル（39フィート）
直径	4.35メートル（14.3フィート）
加圧容積	60.8 m 3 (2,150 立方フィート)

クリスタル（ロシア語：Кристалл 、直訳すると「クリスタル」）（77KST、TsM-T、11F77T）モジュールは、ミールへの4番目のモジュールであり、3番目に大きな追加モジュールである。以前のモジュールと同様に、その構成は77K（TKS）モジュールに基づいており、当初は「クヴァント3」と名付けられていた。1990年5月31日にプロトンKで打ち上げられ、1990年6月10日にミールに自律的にドッキングした。  

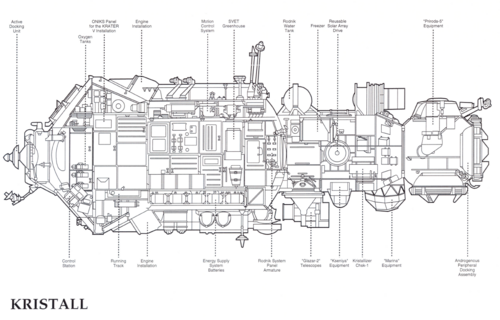

クリスタルには、いくつかの材料処理炉がありました。それらは Krater 5、Optizon 1、Zona 2、Zona 3 と呼ばれていました。また、Aniur 電気泳動ユニットと呼ばれるバイオテクノロジー実験もありました。これらの実験は、地球で使用するための原材料を 100 kg 生成することができました。ドッキング ノードには、地球資源実験に使用される Priroda 5 カメラがありました。クリスタルには、Kvant-1 にすでに設置されていた実験を補強するように設計された天文学および天体物理学の実験もいくつかありました。クリスタルのソーラー パネルも、ミールの他のものとは異なっていました。それらは「折りたたみ式」に設計されており、何度も展開したり収納したりできることを意味します。 1995年、クリスタルの太陽電池パネルの1つが取り外され、クヴァント1に再設置された。この太陽電池パネルは、1997年11月に廃棄された。クリスタルは、姿勢制御と、すでに宇宙ステーションに搭載されているジャイロダインを増強するために、6つのジャイロダインも搭載していた。クリスタルの制御システムは、JSC「ハルトロン」^[1]（ウクライナ、ハリコフ）によって開発された。

実験リスト:

• Ainur電気泳動ユニット
• Krater 5、Optizon 1、CSK-1/Kristallizator 半導体材料処理炉
• Zona 2/3 材料処理炉
• バケットガンマ線分光計
• グラザール 2 紫外線望遠鏡 - 宇宙放射線研究
• グラナー天体物理学分光計
• マリーナガンマ線望遠鏡
• マリヤ磁気分光計
• Priroda 5 地球資源カメラシステム - 2 台の KFA-1000 フィルムカメラで構成
• スヴェット植物栽培ユニット

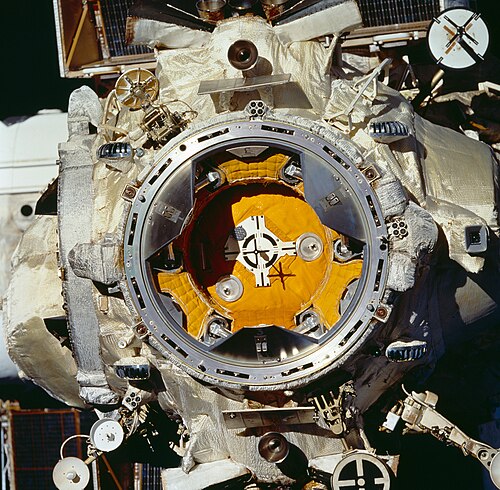

クリスタルの最も注目すべき特徴は、ソビエトのブラン計画との関係である。クリスタルは、ブラン・シャトルと互換性を持つように設計された2つのAPAS-89を搭載していた。1つのユニットは軸方向に配置され、もう1つは放射状に配置されていた。1993年にブラン計画が中止された後、横方向のドッキングポートはシャトル-ミール計画に使用された。放射状ポートは使用されることはなかった。軸方向ポートは、シャトルとのドッキングに備えて、1993年に改造されたソユーズTM-16宇宙船によってテストされた。1995年5月26日、クリスタルはミール・ベース・ブロックの-Yポートから-Xポートに移動された。その後、5月30日にはスペクトル・モジュールの到着に備えて-Zポートに移動された。6月10日、クリスタルはシャトルとのドッキングに備えて-Xポートに戻された。最初のスペースシャトルのドッキングは、1995 年のSTS-71でスペースシャトル アトランティスによって行われました。1995 年 7 月 17 日、クリスタルは最後にもう一度、-Z ポートの恒久的な位置に移動されました。ブランのドッキングでは、クリスタルを移動する手順全体を使用する必要があります。

次のシャトルドッキングであるSTS-74では、アトランティスはクリスタルに取り付けられたドッキングモジュールを搭載しました。これにより、以前のようにモジュールの再配置を行わずに、将来のシャトルドッキングを実行することができました。
