KC85

KC85

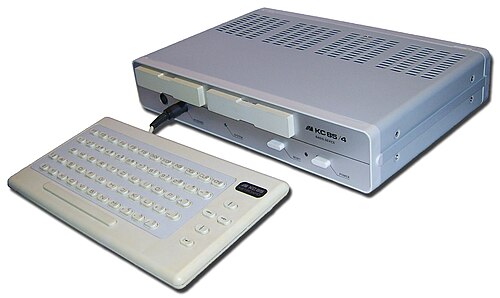

ケニア 85/4
別名	「クラインコンピュータ」
メーカー	VEB マイクロエレクトロニク「ヴィルヘルム・ピエック」ミュールハウゼン
タイプ	マイクロコンピュータ
発売日	HC 900: 1984年第2四半期 KC 85/2: 1985年第2四半期 KC 85/3: 1986年第2四半期 KC 85/4: 1988年第2四半期[1]
寿命	6年
導入価格	KC 85/3: 1700メートル[2] KC 85/4: 4100メートル[3]
製造中止	HC 900: 1985 KC 85/2: 1986 KC 85/3: 1988 KC 85/4: 1990 年第 3 四半期[1]
販売数	約45,000 [4]
メディア	カセットテープ、フロッピーディスク、拡張モジュール
オペレーティング·システム	CAOS [de] (4 KB) KC 85/3 および KC 85/4: ROM内のKC-BASIC [de] インタプリタ
CPU	U880 ( Zilog Z80クローン)
メモリ	32 KB KC 85/4: 64+64 KB ( DRAM )
画面	320×256ピクセル、4×8ピクセルあたり：前景色16色のうち1色、背景色8色のうち1色 KC 85/4：より多くの色
グラフィックス	シリーズ7400 IC
音	2倍方形波、8ボリューム、6オクターブ KC 85/3およびKC 85/4:ブザー
力	25ワット
プラットフォーム	K 1520バス
寸法	38.5 cm × 27.0 cm × 7.7 cm (15.2 インチ x 10.6 インチ x 2.8 インチ)
質量	4.1キロ

KC 85 ^[5]（「KC」は「Kleincomputer」または「小型コンピュータ」の意）は、東ドイツのVEB Mikroelektronik「Wilhelm Pieck」Mühlhausenで製造されたマイクロコンピュータ（KC 85/2、KC 85/3、KC 85/4 ）のモデルでした。シリーズの最初のモデルであるHC 900は、もともと家庭用コンピュータとして設計され、1984年に発表されましたが、1985年に消費者向け製品としての使用を強調しないためにKC 85/2に改名されました。^{[6] [7] [8]}

名前は似ているものの、KC 85コンピュータはVEB Robotron -Meßelektronik "Otto Schön" Dresdenが製造したKC 87シリーズとは直接関係がありませんでした。^{[9] [10]}

KC 85 シリーズの個人顧客向けの提供は非常に限られており、このコンピュータは主に教育機関、組織、企業で使用されていました。

これらはU880 CPU ( Z80の東ドイツのクローン)をベースとしており、クロック速度は 1.75 MHz (KC 85/2、KC 85/3) と 1.77 MHz (KC 85/4) でした。

ブルガリアで製造され、専用のディスプレイ、フロッピー ディスク、高品質のキーボードが装備されていたPravetz シリーズ 8パーソナル コンピュータとは異なり、KC シリーズ全体ではディスプレイにテレビ セットが使用されていました。提供されたコネクタは、同軸ケーブル経由の TV 出力、コンポジット ビデオ、RGB ビデオでした。汎用テープ レコーダーがデータ ストレージに使用されました。KC 85 では、リモート コントロール IC によって駆動される別のキーボードが使用されていました。

KC 85/2 はミュールハウゼンで作られた最初のコンピュータで、大文字用のフォント ROM のみを備え、 ROM 内にBASIC は搭載されていませんでした。後に KC 85/3 が導入され、これにはROM内にKC-BASIC [de] インタプリタが搭載され、ユーザーは毎回カセットからロードする必要がなくなりました。どちらのシステムも通常 16 KB の空き RAM がありましたが、アドオン モジュールで拡張できました。モジュール ソケットはケースの上部 50% を占めるため、写真では目立つ位置にあります。KC 85/4 には 40 KB を超えるビデオ RAM を除いて 64 KB の RAM があり、グラフィック機能が優れていました。実際、KC 85/2 と KC 85/3 は、ROM が異なることと内蔵ピエゾ スピーカーがあることを除けば、ボードの設計上ほとんど区別がつきませんでした。 KC 85/4 ボードは再設計されましたが、前世代と 同じデジタル - アナログ ビデオPCB が搭載されています。

ミュールハウゼンの KC シリーズ コンピュータはすべて、320×256 ピクセルの解像度でグラフィックスを表示できました。ビデオ RAM レイアウトは、ビデオ メモリのアドレス指定時に時間のかかる 40 倍の計算を避けるために、256×256 の部分と 64×256 の部分に不自然に分割されていました。KC85/4 では、ビデオ RAM レイアウトが下位互換性のない方法で変更され、256 バイトの 40 列になり、1 列のバイトが連続したメモリ アドレスに配置されました。カーネルインターフェイスは当然そのまま維持され、それに依存するソフトウェアは変更せずに引き続き実行できました。色の可能性は、一般的なカラー セル方式で制限されていました。4×8 ピクセルの各セルには、1 つの前景色 (16 色から選択) と背景色 (8 色から選択、前景色よりわずかに暗い) がありました。この制限は、KC 85/4 では 1×8 にまで引き下げられました (KC85/3 と KC85/4 のカラー セルは、当時のシステムに比べてかなり小さかったため)。KC85/4 には、すべてのピクセルを個別に色付けできる特別な 4 色 (黒、白、赤、シアン) モードもありました。色はパレット化されていませんでした。「テキスト モード」はなく、すべてをペイントする必要がありました。これに上記のビデオ RAM レイアウトと ROM コードが組み合わさったため、KC 85/2-3 では印刷とスクロールがかなり遅くなりました (KC 85/4 では大幅に改善されました)。ブリッター、スプライト、ハードウェア スクロールはなく、ディスプレイ描画プロセスに影響を与えるハードウェア レジスタは1 つもありませんでした。唯一の例外は点滅属性で、その頻度は専用の CTC レジスタをプログラムすることで調整でき、CPU の支援は必要ありませんでした。 KC85/4 では、2 つのバッファのどちらを表示するかを選択するための 1 ビットと、ハイカラー (カラー セルを使用) と高解像度モード (カラー RAM を 2 番目のビット プレーンとして使用) を切り替えるための 1 ビットが追加されました。ビデオ サブシステムは社内で開発され、数十個の7400シリーズ IC で完全に実装されました。KC 85/2 および KC 85/3 では、ビデオ メモリへの CPU アクセスによって画面の再描画が妨げられ、ピクセル データがVRAMから読み込まれず、以前にロードされた 8 ピクセルのストリップが単に再描画されるため、視覚的な歪みが生じました。この問題は KC 85/4 でも修正されました。8 水平ピクセルの 1 ビデオ期間が、(1) 8 ビット幅の CPU アクセス (r/w)、(2) 8 ビットのピクセル データのフェッチ、(3) 8 ビットのカラー データのフェッチの 3 つのフェーズに均等に分割されます。KC 85/4 は、ビデオ RAM 内の 2 つの独立した場所を切り替えることができる最初のデバイスでもあり、ダブル バッファリングが可能でした。

サウンドとテープ出力は、フリップフロップを駆動して方形波を生成するCTC ICによって実装されました。ゼロは 2400 Hz トーンの 1 周期で表され、1 は 1200 Hz トーンで表されました。また、各バイトの先頭に 600 Hz の同期トーンが付けられていました。テープからの信号は読み戻され、バンド パス フィルターを通過し、オーディオ信号が 0 V ベース ラインを横切るたびに割り込みが生成されました。

データは 128 バイトのブロックでテープ上に保存されました。各ブロックの先頭には、短い無音と一連の 1 ビットが付きます。最初のブロックは約 8000 (公式には 7 秒ですが、これより短い場合もあります)、後続の各ブロックは 160 (133 ミリ秒) です。その後に 1 バイトのブロック番号、128 データ バイト、および 1 バイトのチェックサムが続きます。ブロックが正しく読み込まれなかった場合はテープを巻き戻すことができ、そのブロック オフセットから読み込みが続行されます。ファイルの最初のブロックには、ファイル名、ファイル タイプ、読み込みアドレス、エントリ ポイント アドレスなどの メタデータが含まれます。

メモリバンク切り替えは、アドレス空間の合計が 64 KB しかなかったため、一般的でした。Mühlhausen の BASIC を実行すると、ビデオ RAM (0x8000) はビデオ操作中にのみバンクインされたため、BASIC の最大空き RAM は 32 KB ではなく約 47 KB でした。モジュール拡張システムもバンク切り替えを使用し、理論的にはRAM をメガバイトに拡張することができました(拡張デバイスを追加することでさらに多くのモジュールを使用でき、一種のタワーを作成できます)。ただし、BASIC もほとんどのアプリケーションも、これを空き領域として使用するようには準備されていませんでした。

KC 85/2-4 のキーボードは、テレビの赤外線リモコンで使用されているMullard SAB3021 のクローンである U807D に基づいていました。U807D は、8 + 8 のドライブ/センス ピンを使用して 63 個の通常キーをスキャンし、7 ビットのパルス幅変調信号 (0: 5 ms、1: 7 ms) を生成しました。メイン コンピュータは、パルス記述バースト (150 us) の存在を検出し、割り込みを生成します。メイン CPU は、キー入力ごとに 7 回割り込みを受け、割り込み間の時間を測定してシリアルデータ ワードを回復できます。特殊なシフト キーにより、U807D はキーコード 64 ～ 127 を生成しました。コンピュータにとって、キーボードは 126 個のキーを持つデバイスとして表示されました。送信は、キーボードに電力を供給するのと同じワイヤを介して行われました。キーボードは抵抗器を介して12V電圧レールに接続されているため、メイン コンピュータ内部で抵抗器とケーブル間の電流消費の増加を電圧降下として測定できます。キーボードは、デジタル出力を低く設定し、追加の電流をグランドに流すだけで済みます。その間、キーボードの供給電圧は、コントローラ IC が並列に接続された単純な 9Vツェナー ダイオードによって安定しており、電流使用量が一定の範囲内に留まっている場合は、9V になります。

PAL クロミナンス周波数の 2 倍で発振する 8867 kHz の水晶が 1 つあり、10 分割、16倍の位相ロック ループを使用して 14.2 MHz のクロックが生成され、そこからピクセル クロック (7.1 MHz) とプロセッサ クロック (1.77 MHz) がそれぞれ 2 と 8 で割って生成されました (KC85/2、KC85/3、KC85/4 では、クロック生成が配置されているデジタルからアナログへのビデオ変換 PCB がリビジョン間で変更されていないため、この目的で同じ回路が使用されました)。有効なクロック レートには若干の違いがあり、KC85/2 と KC85/3 では各スキャン ラインの終了時にCPU サイクルを数サイクルスキップして、システム全体に水平解像度 (ブランキングを含む) が 8 で割り切れるという単純な方法で見せかけていましたが、KC85/4 ではそうではありませんでした。いずれの改訂版にも、垂直ブランク割り込みまたは水平ブランク割り込みに関する規定はありませんでした。

配線図は無料で入手可能で、さまざまな（多くの場合は自作の）回路図やハードウェア部品も多数ありました。さまざまな雑誌にプログラムやハードウェア図が掲載され、その作り方の説明も掲載されていました。

•

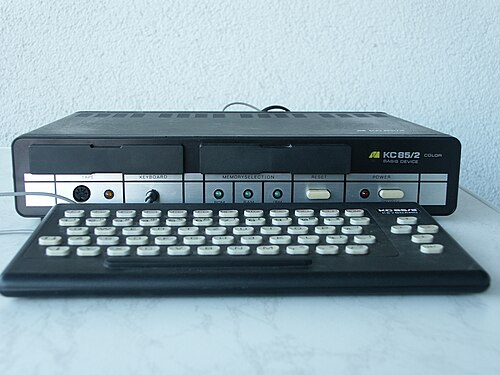

  ケニア85/2
•
  2つの拡張カートリッジが取り付けられたKC 85/3: 64 KB RAMモジュールとパラレルポート
•

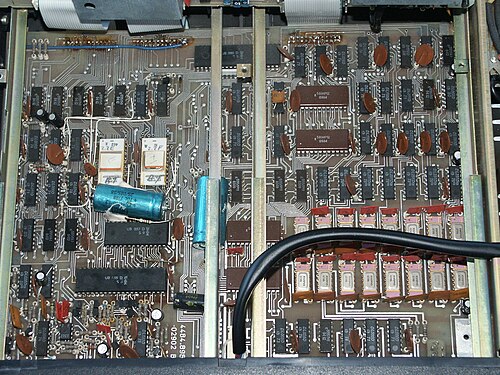

  KC 85/2のメインボード
•

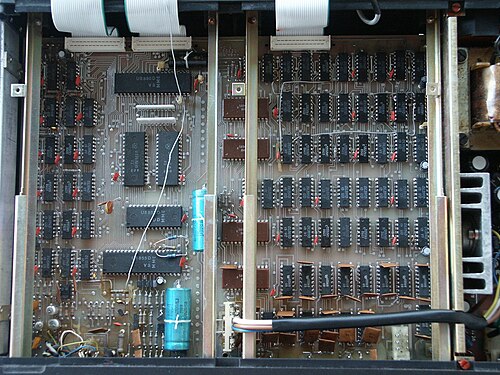

  KC 85/3のメインボード
•
  KC 85/3 (黒)、GC6020フロッピー ディスク拡張 (グレー)、マニュアル、カセット テープ、テープ デッキ、拡張モジュール
•
  ソフトウェアライブラリで使用されるKC 85（1989）

KC 85 はアセンブリ言語と BASIC でプログラミングできましたが (KC 85/2 はテープから BASIC をロードする必要がありました)、さまざまなモジュール (VEB Mikroelektronik Mühlhausen が販売) を使用したり、テープからソフトウェアをロードしてForthやPascalでプログラミングすることができました。オペレーティング システムはCAOS (「Cassette Aided Operating System」) でした。これは、LOAD (プログラムのロード)、JUMP (拡張モジュール ROM へ)、MODIFY (メモリ セル)、BASIC (ROM に組み込まれていたりテープからロードされていたりする場合) などのさまざまな「システム サービス」を実行できるシンプルなモニターでした。新しいコマンドは、メモリ空間7F 7F 'commandname' 01の任意の場所にマジック ナンバー (標準: ) によってメニューに追加できました。

東ドイツ末期には、フロッピー アタッチメント (これも「タワー」スタイル) が製造されました。これは 4  MHz のCPU と 5¼ インチのフロッピー ドライブ(最大 4 台まで搭載可能) を搭載していました。これら (文字通り、アタッチメントの U 880 A は実行可能でした) は、 MicroDOSと呼ばれるCP/M を実行できました (ベース システムからフロッピー システムにジャンプし、フロッピー (別の CAOS または MicroDOS) から起動する必要がありました)。また、CAOS 用のディスク拡張モードもありました。

KC 85 にはさまざまなプロジェクトがありました。

• 新しいキーボード（元のキーボードは製造が非常に粗悪でした）
• RAMディスク
• インターフェース（V.24など）
• テキストシステム。WordProは実際には 1 行あたり 80 文字のモード (4 × 8 フォント) を備えていました。
• キーボードとプリンターとして電子タイプライター（GDR製品「Erika S 3004」など）に接続する（ただし、ドットマトリックスエミュレーションは非常に遅い）
• プログラミング言語BASICODE （ BASICの特殊な方言）; BASICODEプログラムはラジオで放送されたこともあった

• Robotron Z 1013 – ほぼ互換性のある趣味用キット。書面による注文で個人消費者も購入可能。1 年待ってから工場直営店で受け取ることができます。
• Robotron KC 87 – 異なるメーカーの、ほぼ互換性のあるマイクロコンピュータのシリーズ。
• KC コンパクト- 東ドイツで製造された、個人消費者向けの唯一の組み立て済みホーム コンピュータ。他の KC システムとは互換性がありません。
