目盛りは、視覚的なスケール上の点を示すために使用されるマークで、容器、測定装置、または折れ線グラフの軸上に表示されることがあります。通常は、直線または曲線に沿った多数の点のうちの 1 つで、それぞれが直線または曲線に垂直な短い線分の形で示されます。多くの場合、これらの線分の一部はより長く、5 目盛りまたは 10 目盛りごとに数字が付けられています。スケール自体は線形 (目盛りの間隔が一定) または非線形です。
スケールの線形目盛りは、主に（ただし、すべてではないが） 、インチやミリメートルなどの単位を使用する定規や巻尺などの直線測定装置で発生します。
目盛りは、対数目盛りを使用する場合など、さまざまな空間間隔で配置することもできます。たとえば、計量カップでは、容器が円筒形ではないため、目盛りのスケールが異なる場合があります。
曲線に沿った目盛り
円形の目盛りは、器具の円弧または円周上に刻まれます。器具に非円形の曲線の目盛りが刻まれる場合もあります。典型的な円弧目盛りは、度、分、秒などの角度測定単位の分割です。これらのタイプの目盛りは、コンパスや時計の文字盤から、望遠鏡、セオドライト、傾斜計、アストロラーベ、天球儀、天球儀などの器具に見られるアリダードに至るまで、さまざまな機器に伝統的に見られます。

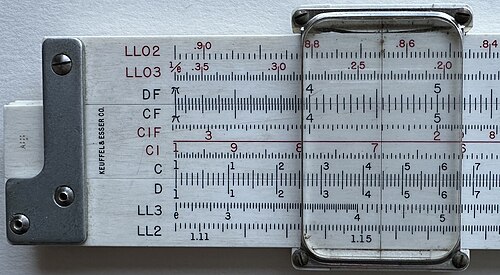

対数目盛りや円形の計算尺やメスシリンダーに見られるような他の目盛りなど、均一でない目盛りもあります。
目盛りの製造
目盛りは、エッチング、けがき、彫刻、塗装、印刷などの手段で計器に付けることができます。耐久性と精度を考えると、エッチングまたはけがきによるマークは、塗料やインクなどの表面コーティングよりも通常は好まれます。マーキングは、けがき線などの物理的なマークと、塗料またはその他のマーキング材料の両方を組み合わせたものにすることができます。たとえば、けがき定規に刻まれた溝に黒のインクまたは塗料を塗るのが一般的です。安価なプラスチック製の機器は、成形して塗装するか、2色以上のプラスチックを使用して成形することができます。かなり高品質の機器の中には、プラスチックを使用して製造され、高精度の目盛りが付いているものもあります。
目盛りは伝統的に、鋭く硬い道具を使って手で計器に刻まれてきました。[1]その後、除算機 などの機器が開発され、このプロセスはより正確に自動化できるようになりました。現代の機器は、打ち抜き加工したり、フライス盤やCNCマシンで切断したりできます。打ち抜き加工の場合、マスターには精度が組み込まれており、打ち抜かれた機器は打ち抜き加工のプロセスで可能な範囲で正確になります。同様に、プラスチックの成形も金型プロセスと同じくらい正確です。熱膨張や収縮などの影響を適切に考慮すれば、精度は非常に高くなります。
アメリカの卒業式スタイル
米国の計器目盛りスタイルは、計器にどのタイプの目盛りが記されているかを製造業者が素早く判断するために使用するコードの連邦標準でした。
他によく知られているスタイルは以下のとおりです: [要出典]
- 30～1mm、0.5mm
- 31～1 mm、0.5 mm、1/32″、1/64″
- 34–1 mm、0.5 mm、1/10″、1/50″
- 35～1 mm、両側0.5 mm
- 35E—1 mm、両側に 0.5 mm、片側両端にプラス mm
- 36—片側1/32インチと1mm、反対側1/64インチと1mm
- 37～1mm、0.5mm
- 37E—1 mm、両側に 0.5 mm、片側両端に mm プラス、1 列のインチ数値
- E/M—エッジ 1: 1/10″、エッジ 2: 1/100″、エッジ 3: 1.0 mm、エッジ 4: 0.5 mm
- 3R—1/64インチ、1/50インチ、1/32インチ、1/10インチ
- 4R—1/64インチ、1/32インチ、1/16インチ、1/8インチ
- 5R—1/100インチ、1/64インチ、1/32インチ、1/10インチ
- 6R—1/32インチ、1/64インチ、1/10インチ、1/100インチ
- 7R—1/100インチ、1/64インチ、1/32インチ、1/16インチ
- 9R—1/16インチ、1/32インチ、1/64インチ
- 10R—1/32″、1/64″（速読）
- 10R/D—1/64″、1/32″、10進等価表目盛り
- 12R—1/100″、1/64″、1/50″、1/32″
- 16R—1/100″、1/64″、1/50″、1/32″
サフィックスキー:
- R = Rapid Read（32番目と64番目の目盛りに数字の値が記されている）
- E = 端目盛り（端のエッジに目盛りが表示されます）
- ME = メートル法/英語 (メートル法単位を優先)
- E/M = 英語/メートル法（優先位置は英語単位）
参照
参考文献
- ^ モーリス・ダウマス『 17世紀と18世紀の科学機器とその製作者』ポートマン・ブックス、ロンドン 1989 ISBN 978-0-7134-0727-3
- ^ 「連邦仕様 GGG-R-791H、規則、測定」1994 年 7 月 19 日。
