アリダード

アリダード( / ˈ æ . l ɪ . d eɪ d / ) (古い形式ではalhidade、alhidad、alidadなど) ^[要出典]またはターニングボードは、遠くの物体を視認し、視線を使用して作業を実行できるようにする装置です。この作業には、たとえば、2 つ以上の点から物体の方向に交差する線の平面図を使用して現場で縮尺地図を三角測量することや、何らかの基準点の極座標から物体までの角度と水平距離を測定することなどがあります。測定される角度は、水平、垂直、または任意の平面でかまいません。

アリダードの照準定規は、もともと多くの種類の科学機器や天文機器の一部でした。かつては、特にアストロラーベのように円形の目盛りを使用するアリダードは、ジオプターとも呼ばれていました。^[1]現代の技術では、この名前は「平面アリダード」などの完全な機器にも適用されています。

アラビア語の単語( الحلقة العضدية、al-ḥilqa al-ʿaḍudiyya、直訳: 「支配者」 ) は、同じ装置を意味します。ギリシャ語とラテン語では、それぞれδίοπτρα (「ディオプトラ」)、およびlinea fiduciae (「基準線」)と呼ばれます。  

最も初期のアリダードは、両端に羽根が付いた棒、ロッド、または類似の部品で構成されていました。各羽根 (ピンヌールまたはピヌールとも呼ばれる) には、遠くの物体を観察できる穴、スロット、またはその他のインジケーターが付いています。アリダードには、目盛り上の位置を示すポインターが付いていることもあります。アリダードは、木、象牙、真鍮、その他の材料で作られています。

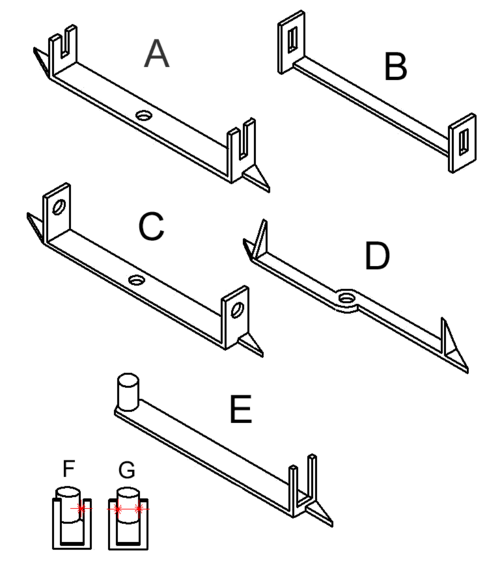

左の図は、多くのアンティークの計器に見られるさまざまなアリダードの一般的な形状を示すための図面です。これらのタイプの実際のアリダードは、はるかに装飾的であり、製作者の芸術的才能と技術的スキルを明らかにしています。当時の用語では、目盛りを読んだり線を引いたりするアリダードの端は、基準端と呼ばれています。

図のアリダード B は、両端に羽根が付いたまっすぐな平らなバーを示しています。ポインターは使用されていません。羽根はバーの中央に配置されておらず、視線がバーの端と一致するようにオフセットされています。

それぞれの羽根には長方形の穴があり、その穴に細いワイヤーが垂直に取り付けられています。アリダードを使用するには、ユーザーは対象物を照準し、それを各羽根のワイヤーに合わせます。このタイプのアリダードは、平面図、グラフォメーター、または同様の機器で使用できます。

アリダード A と C はBに似ていますが、スリットまたはワイヤーのない円形の穴があります。図では、形状を示すために開口部のサイズが誇張されていますが、実際のアリダードでは、幅はおそらく 2 mm 程度と小さくなります。開口部を通して、遠くにある対象物に開口部を合わせることができます。開口部が小さいと、対象物を視認する際の誤差は小さくなります。ただし、星などの暗い対象物を小さな穴を通して観察する場合、画像が見えにくくなります。

この形式は、図ではポインター付きとして示されています。これらを使用して、機器の外縁 (またはリム) の周りに刻まれた目盛りの角度を読み取ることができます。この形式のアリダードは、アストロラーベ、船乗りのアストロラーベ、および同様の機器に使用されています。

アリダード D には開口部のない羽根があります。この場合、対象物を観察し、反対側の 2 つの羽根が同時に対象物を覆い隠すまでアリダードを回転させます。熟練すれば、この種のアリダードでは非常に正確な測定が可能です。この例では、ポインターが表示されています。

アリダード E は、ヨハネス ヘヴェリウスによる非常に興味深い設計の代表例です。ヘヴェリウスはティコ ブラーエの足跡をたどり、星の位置を高精度でカタログ化していました。彼は他の国の天文学者が使用していた望遠鏡を利用できましたが、位置測定機器には肉眼観測を選択しました。機器とアリダードの設計、そして熱心な実践により、彼は非常に正確な測定を行うことができました。

ヘベリウスの設計^[2]は、垂直な円筒と観測者の端にある羽根を備えた旋回点を特徴としている。羽根には、円筒の直径と正確に同じ距離の間隔で配置された 2 つの狭いスリットがある (図では、スリット間の羽根の部分はわかりやすくするために削除されている。開口部の左端と右端がスリットを表している)。Fに示すように、観測者が円筒の片側だけに星を視認できる場合、位置合わせがずれている。羽根を慎重に動かして星が円筒の両側からかろうじて見えるようにすると ( G )、アリダードは星の位置に合わせられる。これは、近くにある物体には使用できません。星は、肉眼では 視差がないほど遠くにあるため、両側で同時に点光源として観測できます。

アリダードは、セオドライトのうち垂直軸を中心に回転する部分であり、望遠鏡(または初期の望遠鏡のない機器ではバイザー) が上下に回転する水平軸を備えています。

六分儀や八分儀では、アリダードは、垂直面の目盛り付き円に対する鏡と指標を運ぶ回転可能なアームです。今日では、より一般的には「指標アーム」と呼ばれています。

アリダード テーブルは、森林火災の方位を照準するために、長い間、消防やぐらで使用されてきました。適切な縮尺の現地地域の地形図が、地図の真北に合わせて目盛りが付けられ、角度 (および分数) で目盛りが付けられた円弧で囲まれた水平な円形テーブル上に、向きが決められ、中心が決められ、恒久的に取り付けられています。2 つの垂直の照準開口部が互いに向かい合って配置されており、水平テーブルの目盛り付き円弧に沿って回転できます。疑わしい火災の方位を決定するには、ユーザーは 2 つの照準をのぞき、煙の発生源 (または煙を監視するために観測された落雷) と一直線になるまで調整します。Osborne Fire Finder を参照してください。
