ガルバニック系列(または電位系列)は、金属および半金属の貴さを決定します。2 つの金属を電解質に浸し、外部導体で電気的に接続すると、貴度の低い方 (塩基)でガルバニック腐食が発生します。腐食の速度は、電解質、貴度の差、および電解質にさらされる陽極と陰極の相対的な面積によって決まります。この差は、電位の差として測定できます。貴度の低い金属は、貴な金属よりも電極電位が低い (つまり、より負の) 金属であり、上記のように機能する電解質デバイス (ガルバニ電池) 内で陽極(電子または陰イオンを引き付ける)として機能します。ガルバニック反応は、バッテリーの基礎となる原理です。
ガルバニックシリーズ（上部が最も高貴）
以下は停滞した（つまり酸素含有量の少ない）海水のガルバニック系列である。環境によって順序は変わる可能性がある。[1]
- 黒鉛
- パラジウム
- 白金
- 金
- 銀
- チタン
- ステンレス鋼316（パッシブ）
- ステンレス鋼304（パッシブ）
- シリコン 青銅
- ステンレス鋼316（アクティブ）
- モネル400
- リン青銅
- 海軍本部幹部
- 白銅
- モリブデン
- レッドブラス
- 真鍮メッキ
- 黄銅
- 海軍真鍮 464
- ウラン 8% Mo
- ニオブ1% Zr
- タングステン
- 錫
- 鉛
- ステンレス鋼 304 (アクティブ)
- タンタル
- クロムメッキ
- ニッケル（不活性）
- 銅
- ニッケル（活性）
- 鋳鉄
- 鋼鉄
- インジウム
- アルミニウム
- ウラン（純粋）
- カドミウム
- ベリリウム
- 亜鉛メッキ（亜鉛めっきを参照）
- マグネシウム

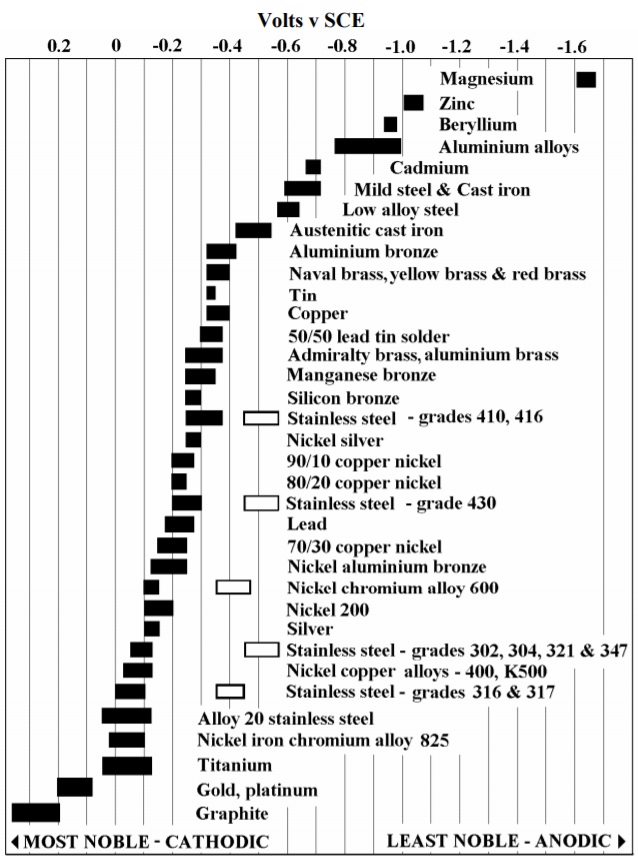

視覚的表現
網掛けされていないバーは、酸性/停滞水（ビルジなど）にある鋼材で隙間腐食が発生するチャート上の位置を示しています。
同じ鋼であっても、含まれる電解質に応じてガルバニック系列の位置が大きく異なるため、腐食の防止がより困難になることに注意してください。
この図は、オーストラリアのサイトのドキュメントへの以下のリンクからのものです。
参照
参考文献
- ^ 「MIL-STD-889C - 国防総省、標準慣行、異種金属」。Roof Online 。 2018年2月28日閲覧。
