フロイド・ローズ

フロイドローズ ロッキングトレモロ、または単にフロイドローズは、ギター用のロッキングビブラートアームの一種です。フロイドD.ローズは1976年にこの種の最初のロッキングビブラートを発明し、現在は同名の会社によって製造されています。フロイドローズは、ピッチが極端に変化してもチューニングを維持する機能を使用したエディヴァンヘイレン、ニールショーン、ブラッドギリス、ジョーサトリアーニ、スティーヴヴァイ、アレックスライフソンなどのギタリストによって1980年代に人気を博しました。そのチューニングの安定性は、革命的であると広くみなされているダブルロッキング設計によるもので、この設計はGuitar Worldの「地球を揺るがしたギターの10大イノベーション」^[1]やGuitar Playerの「1979-1983年のギター史における101の偉大な瞬間」^{[2]に挙げられています。}

フロイド・D・ローズが最初にフロイド・ローズ・トレモロの開発を始めたのは1976年のことだった。 ^[3]当時彼はジミ・ヘンドリックスやディープ・パープルに影響を受けたロックバンドで演奏していた。彼はビブラートバーを頻繁に使用していたが、ナットに油を差したり、チューニングペグに弦をできるだけ巻き付けないようにするといった 従来の方法ではギターのチューニングを一定に保つことができなかった。

当時、ローズはジュエリーを製作・販売していたため、小さな金属部品を製作する技術と工具を持っていました。通常のナット設計では弦が自由に動くことに気づいた彼は、3つのU字型クランプで弦を固定する真鍮ナットを製作しました。彼はこのナットを1957年製のフェンダー・ストラトキャスターに取り付けました。後に彼はこの設計を改良して硬化鋼を使用し（そうしないと弦がクランプをすぐに摩耗してしまうため）、ブリッジも再設計して弦をクランプで固定するようにしました。

ローズは最初のブリッジとナットを手作りし、それはすぐにエディ・ヴァン・ヘイレンのような当時影響力のあったギタリストたちに採用された。^[4]他にこれを早期に採用した有名なギタリストとしては、シリアルナンバー3を取得したとされるニール・ショーン、^{[5] 、} ブラッド・ギリス（シリアルナンバー4）、^{[5] 、}そしてスティーヴ・ヴァイなどがいた。^[6]

最初の特許は1979年に取得されましたが、^[7]その後まもなく、ローズはブリッジを手作業で製造することで需要に応えられなくなったため、クレイマーギターズと契約を結びました。フロイドローズブリッジを搭載したクレイマーのギターモデルは非常に人気となり、1982年6月から1983年1月の間に、同社は以前のロッキンガービブラートを廃止し、フロイドローズを選択しました。 ^[8]フロイドローズデザインの人気により、他社も同様のブリッジを製造するようになり、特許を侵害しました。これに対抗するため、フロイドローズとクレイマーは他のメーカーとライセンス契約を結び、現在ではダブルロッキングデザインをベースにした数種類のモデルが販売されています。ブリッジとナットが手作りではなくなったため、デザインを更新する必要があり、ブリッジには弦がナットでロックされた後でギターを微調整できるようにチューナーセットが追加されました。^{[9] [10]}他のメーカーが製造したライセンスユニットには、「フロイドローズ特許ライセンス」などの刻印が押されていました。1980年代半ばまでに、ドイツのSchaller GmbHによって独占的に製造されたOEMユニットが直接供給されるようになりました。最終的にOEMユニットは韓国で製造されました。OEMユニットは今日までドイツのSchaller GmbHによって製造され続けています。フロイドローズ「1000シリーズ」と呼ばれる韓国モデルは、オリジナルのフロイドローズに基づいています。

生産型トレモロのオリジナル製造者であるフェルナンデス・ギターズは、 1997年まで自社ブランドのギター向けに「ヘッドクラッシャー」とそれに続く「FRT」シリーズのバージョンを生産し続けました。 ^[11] 竹内は2000年代半ばまで、日本製のアイバニーズ、ジャクソン、シャーベル、ヤマハ、フェルナンデス、アリア・ギター、ワッシュバーンなどのギター向けにライセンス供与されたトレモロを製造していました。また、2010年までIbanezのエントリーレベルのギター向けに低価格のユニットも製造していた。Gotohは、オリジナルのFloyd Roseの直接の代替品として独自のライセンスを受けたトレモロを製造し、1980年代にはAria GuitarsとIbanezの一部のモデルにOEMユニットとして供給し、1997年にFernandesが製造を中止した後は一部のFernandesギターにも供給した。 ^[12] ESPは1980年代に日本製ギター向けに「ESP Synclear Tremolo」を製造した。ヤマハは1990年代初頭まで「Rocking Magic」シリーズのトレモロを製造していた。^[13] Kahlerは1980年代に有名な「Steeler」、「Kill​​er」、「Spyder」のバリエーションを製造し、同時に今日最もよく知られている独自のカムベースのKahler Tremolo Systemを開発している。特に、裁判所はケーラートレモロシステムがフロイドローズの特許を侵害していると判断し、ゲイリー・ケーラーに対して1億ドルを超える賠償金を命じた。^{[14] [15]}

1991年1月、フェンダー社がフロイド・ローズ製品の独占販売代理店となることを発表し、クレイマーとローズ社の独占販売契約は終了した。フェンダー社は以前からフロイド・ローズのライセンスを受けたビブラート・システムを使用していたが、この契約により、 1991年のリッチー・サンボラ・シグネチャー・ストラト、1992年のフロイド・ローズ・クラシック・ストラトキャスター、1993年のセットネック・フロイド・ローズ・ストラトなど、オリジナルのフロイド・ローズ・トレモロを搭載したモデルをいくつか提供することが可能となった。 ^{[16]フロイド・ローズはフェンダー社と協力してフェンダー・デラックス・ロッキング・トレモロを設計し、1991年に}ストラト・プラス・デラックス、USAコンテンポラリー・ストラトキャスター、ストラト・ウルトラに導入された。フェンダー社は2007年まで、ハムバッカーを搭載したアメリカン・デラックスとショーマスターの一部モデルにフロイド・ローズ設計のロッキング・ビブラート・システムを使用していた。^[17]

2005 年、フロイド ローズ オリジナルの販売はフロイド ローズに戻りましたが、特許取得済みのデザインは他のメーカーにライセンス供与されて使用されました。

ポジション I は、理想的に調整されたフロイド ローズ ブリッジの通常の位置を示しています。ブリッジ (図のオレンジ色) は、弦の張力によって反時計回りに引っ張られ、通常は 1 ～ 5 個のバネによって時計回りに引っ張られ、ピボット ポイントでバランスが取れています。特殊なチューニングネジ(図の紫色) によって制御され、これら 2 つの力は、ブリッジの表面がギター本体 (図のオリーブ色) と平行になるようにバランスが取れています。弦は、ナット(図の緑色) とブリッジ (図の青緑色) の特殊なメカニズムによってしっかりと固定されるため、「ダブル ロック」と呼ばれます。

ポジション II は、ビブラート アームがギター本体に向かって押し下げられたときのブリッジの位置を示しています。ブリッジはピボット ポイントを中心に反時計回りに回転し、各弦の張力が低下して各弦のピッチが下がります。演奏されている音はフラットになります。弦の張力が下がると、スプリングの張力が上がります。弦の張力とスプリングの張力のバランス、および弦がブリッジ サドルとナットで終わっているという事実 (チューニングに悪影響を与える弦の「遊び」を排除) により、バーへの力が取り除かれたときに弦が確実に元のチューニングに戻ります。

ポジション III は、ビブラート アームをギター本体から引き上げたときのブリッジの位置を示しています。ブリッジが時計回りに回転し、弦の張力が増して音のピッチが上がり、音が通常よりも鋭く聞こえます。ギター本体によってアセンブリの動きが制限されるため、バーを押し下げたときのピッチ変更量は、バーを持ち上げたときよりも大幅に大きくなります。

ビブラート バーを使用すると、弦のアクション (弦とフレットボード間の距離) が影響を受けるため、極端に低いアクションと大きく凹んだビブラートが取り付けられた楽器では、弦が意図せずフレットに触れて不要な音が出ることがあります。

フロイドローズのビブラートシステムの主な利点は、ダブルロック設計です。これにより、ビブラートバーをギター本体まで押し下げたり、バーを引き上げることで5度や7度も音を上げたりといった大きなピッチの変化でもギターのチューニングが維持されます。^[18]

典型的なブリッジのセットアップでは、ブリッジが「フロート」状態になっているため、演奏者はビブラートバーでピッチを上げたり下げたりすることができます。しかし、弦が切れると、ブリッジの張力のバランスが崩れ、ブリッジの位置がずれてギターのチューニングが狂ってしまいます。^[18]さらに、1本の弦の張力が他のすべての弦の張力に影響するため、楽器がチューニングされるまでにチューニングプロセスを数回繰り返す必要がある場合があります。

エディ・ヴァン・ヘイレン^[19]を含む一部のプレイヤーは、代わりに下方向の動きのみを許可する「ハーフフローティング」ブリッジを好みます。これは、トレモロポケットの空洞が下側で完全に削られていないことを意味します。また、リアスプリングの張力が弦の張力よりわずかに強い場合、トレモロは常にボディと面一になります。このセットアップでは、切れた弦が他の弦のピッチに影響を与えません。切れた弦による全体的な弦張力の低下によってブリッジが動かないためです。ブリッジはすでにギターのボディに押し付けられています。これにより、ライブ演奏中でもギターの音色を拡張するために、低音のE弦をD弦まで下げることができる装置をブリッジに取り付けることもできます。^[20] ただし、ベンディングは他の弦にも影響するため、一部のダブルストップ（「ダイアド」）テクニックの実現が難しくなります。

ブリッジがギターの音色に与える影響については、意見が分かれるところである。フロイドローズブリッジの音色が「薄い」と感じるプレイヤーもおり^[21] 、交換用のサスティンブロックの開発につながった。これらのブロックは、一般的に標準ブロックよりもサイズが大きく^[21]、同様の真鍮合金またはチタンや銅などの代替材料で作られている。^[22]レビューによると、この変更により、ギターの音質に好ましい変化がもたらされる可能性があるとのことである^{[21] 。 [22]}

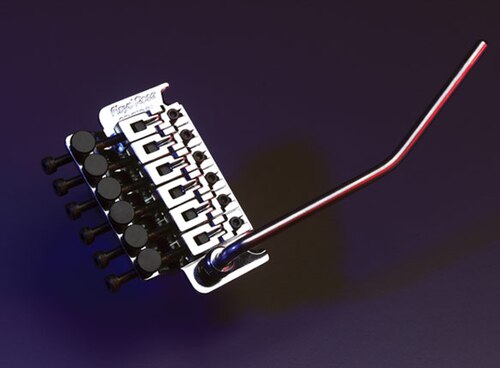

• フロイド ローズ オリジナルは、現在も生産されている最も古いモデルです。1977 年以降、この名前を冠した生産モデルは、最初のモデルとほとんど同じで、わずかな変更のみが加えられています。「フロイド ローズ オリジナル」という名前は、このシステムを「フロイド ローズ ライセンス」と区別するために使用されていることに注意してください。最初のオリジナル フロイドはダブル ロックでしたが、ファイン チューナーがなかったため、演奏者はギターを再チューニングするたびにナットを締め付ける必要がありました。現在これを使用している人 (たとえば、ガスリー ゴーヴァン) は、ナットをロックせずに使用しています。現在はドイツのシャーラー社で製造されています。
• Floyd Rose IIは、1990 年代を通じて主に輸入楽器や中級楽器に使用されていたオリジナル Floyd のローエンド バージョンです。元々、Floyd II はシングル ロッキングで、ナット部分のみでロックします。後のバージョンはダブル ロッキングになりましたが、オリジナル Floyd Rose よりも弱い素材が使用されていたため、信頼性が低くなりました。

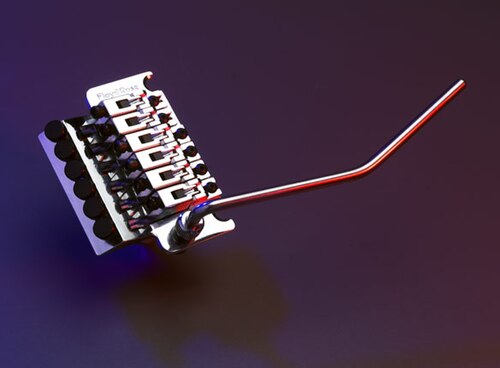

• Floyd Rose Pro は、Floyd Rose Originalのロープロファイル バージョンです。ブリッジとアームのデザインは、ビブラート アームを握っているときにギタリストの手が弦に近づくように変更されています。ブリッジの弦間隔は狭くなっています (このデザインでは 0.400 インチ (10.16 mm) で、Floyd Rose Original では 0.420 インチ (10.66 mm) です)。

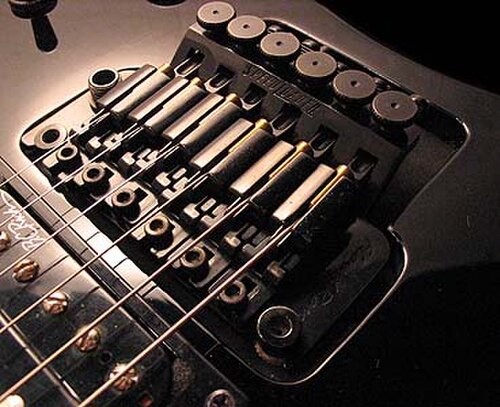

• フロイド ローズ スピードローダー トレモロは、1995 年から 1999 年にかけて開発され、2003 年頃に導入された再設計で、フロイド ローズ オリジナルとスピードローダー システムを組み合わせたもので、特殊な弦が必要であり、マッケイブの米国特許の「マクロチューナー」、つまりフルレンジ チューナーのライセンスに基づいて製造されています。
• フロイドローズ1000とフロイドローズスペシャルはオリジナルと同じデザインで作られていますが、韓国で製造されています。フロイドローズ1000はオリジナルと同じ材料で作られていますが、フロイドローズスペシャルは亜鉛合金のサドル、亜鉛合金の弦インサートブロック、亜鉛合金の微調整ネジをスチールの代わりに、亜鉛合金のサステインブロックを真鍮の代わりに使用するなど、代替材料を使用しており、スペシャルモデルのコストを大幅に削減しています。^[23]

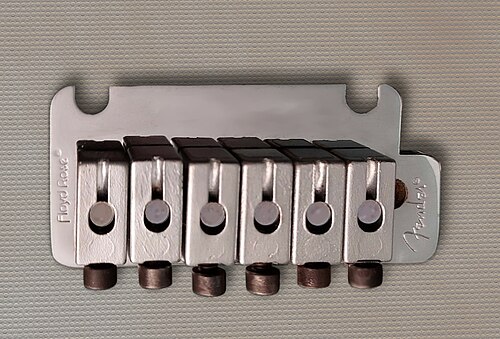

• フェンダー デラックス ロッキング トレモロ。フェンダー ミュージカル インストゥルメンツ コーポレーションが 1991 年にフロイド ローズと共同で製作した特別設計のシステムで、ロッキング チューナー、ロッキング ブリッジ サドルを備えた改良型フェンダー 2 ポイント シンクロナイズド ビブラート、ビブラート使用時に弦を滑らせる特殊な低摩擦 LSR ローラー ナットを採用しています。これはダブル ロッキング システムですが、もう 1 つのロッキング ポイントはナットではなくチューナーにあります。

以前は、同様のダブル ロッキング ビブラート システムはすべてフロイド ローズからのライセンスに基づいて製造され、そのように販売されていましたが、2003 年に関連する特許が失効しました。

• Gotoh GE1996T は、日本のギターハードウェア会社 Gotoh が製造した代替品です。フロイド ローズ オリジナルと同じ素材を使用し、六角レンチで調整可能なプッシュインアームやスタッドをボディに固定するスタッドロックなど、デザインに新たな進歩が加えられています。名前の由来は、1996 年に Gotoh がフロイド ローズからライセンスを取得したことに由来しています。
• フロイドローズオリジナルの現在のメーカーであるシャーラーは、フロイドローズのデザインを共有しながらも、フロイドローズブランドではなく自社ブランドのブリッジも製造しています。シャーラートレモロはフロイドローズIIに似たデザインを特徴としていますが、フロイドローズオリジナルと同じ素材を使用しています。一方、シャーラーロックマイスターはフロイドローズオリジナルのブランド名を変更したもので、フロイドローズオリジナルとは異なり、異なる指板半径で注文することもできます。シャーラーは、フロイドローズブリッジを備えたギターに後付けできるように設計された非ロックトレモロブリッジであるシャーラーヴィンテージトレモロも製造しています。
• ヤマハ フィンガークランプは、レバーが内蔵されたフロイドローズの一種で、チューニング時に六角レンチは必要ありません。RGX520DZ、RGX620DZ、CV820 ウェス ボーランド シグネチャー モデルで利用できます。
• Vigier フロイド ローズは、90 年代初頭に Vigier ギターによって開発されたシステムで、ブリッジの摩耗を改善し、チューニングの安定性を高めるために、耐力ニードル ベアリングを使用しています。ボール ベアリングとグローバル チューナー機能は、アメリカの発明家でレコーディング アーティストの Geoffrey Lee McCabe のライセンスに基づいて製造されています。米国特許番号 6,175,066、5,965,831、6,891,094、5,986,191、6,563,034、および 7,470,841 を参照してください。
• Kahler 2700 シリーズ (Killer、Steeler、Spyder) は、 80 年代後半に Kahler 社によって製造され、David Petschulat によって設計されました。このシステムでは、ナイフ エッジ支点ブリッジが使用されています (一般的な Kahler カム システムとは異なります)。ブリッジの弦ロックには、FLOYD ROSE LIC のエンボス加工が施されています。

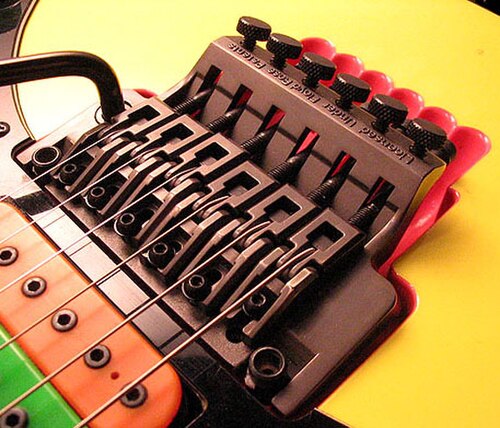

• Ibanez Edge は、Ibanez の Floyd Rose の派生版です。Edge、LoPro Edge、EdgePro、EdgeZero の 4 つの主要なバージョンがあり、番号の付いた派生版はメイン ラインの低価格モデル、またこれらの多くには「Double」派生版があり、この名称はピエゾ ピックアップが含まれていることを示しています。Edge と LoPro Edge は 2003 年に製造中止になりましたが、その後Steve VaiとJoe Satrianiのシグネチャー モデルで再導入されました。(一部の特別版ギターでは、再導入前にこれらのトレモロが使用されていましたが、使用されたビブラートは量産品ではなく新古品(NOS) でした。) これらの 2 つのビブラートは、新旧を問わず、日本のギター部品メーカー Gotoh によって同じツールを使用して製造されているため、Floyd Rose ライセンスのマークが付いています。
• Ibanez Zero Resistanceは、ジョイントにナイフエッジではなくボールベアリング機構を使用し、ストップバーによりビブラートを効かせた後もギターのチューニングが維持される。Ibanezは、このシステムにより弦が切れた後のチューニングの安定性が向上すると主張している。 ^[24]これらのスプリングは、その向きを含めてZPSシステムと呼ばれ、バリエーションには1から3の番号が付けられており、EdgeZero設計の一部としても使用されている。ボールベアリングとグローバルチューナー機能は、アメリカの発明家でレコーディングアーティストのジェフリー・リー・マッケイブのライセンスに基づいて製造されている。米国特許番号6,175,066、5,965,831、6,891,094、5,986,191、6,563,034、および7,470,841を参照。
• Ibanez Fixed Edge は、ロックナットとロックブリッジを採用しながらも、ボディ上部にマウントされており、ビブラートシステムとしてではなく、ビブラートユーザーに馴染みのある感覚と、ハードテイルギターのチューニングの安定性をさらに高めるために使用されました。

フロイド・ローズ・トレモロは1980年代初頭に人気が高まりました。多くの人気アーティストがすぐにこの装置を採用したため、各アーティストがどれだけ人気に寄与したかを測ることは困難です。ほとんどの情報源では、エディ・ヴァン・ヘイレンがフロイド・ローズ使用の先駆者だと考えられています。^{[3] [25]}フロイド・ローズを使用した影響を受けたプレイヤーとして頻繁に挙げられる他のプレイヤーには、スティーヴ・ヴァイ、^{[6 ] [25] [ 26] [27] [28]}ジョー・サトリアーニ、^{[26] [28] [29]}カーク・ハメット、^[26]ブラッド・ギリス、^[25]トム・モレロ、^[30]アラン・ホールズワース、^[27]ダイムバッグ・ダレル^[31]とシニスター・ゲイツがいます。

フロイド ローズは浮橋設計に関する数多くの特許を保有しています。

• 米国特許 4171661、Floyd D. Rose、「ギタートレモロ方法および装置」、1979 年 10 月 23 日発行  - ブリッジ機構の特許。

• 米国特許 4497236、Floyd D. Rose、「特にギターなどの楽器の弦を抑制し微調整する装置」、1985 年 2 月 5 日発行  - 最初の微調整器とサドルの特許。

• 米国特許 4549461、Floyd D. Rose、「特にギターなどの楽器の弦を抑制し微調整する装置」、1985 年 10 月 29 日発行  - 第 2 の微調整器とサドルの特許。

• 米国特許 4555970、Floyd D. Rose、「楽器の弦の張力を高めることができるトレモロ装置」、1985 年 12 月 3 日発行  - バネと爪の機構。

• 米国特許 4882967、Floyd D. Rose、「切れた弦の補正機能を備えたトレモロ装置」、1989 年 11 月 28 日発行-トレモロストッパー 装置 の初期の特許。

• 米国特許 4967631、Floyd D. Rose、「トレモロおよびチューニング装置」、1990 年 11 月 6 日発行  - Floyd Rose Pro、ロープロファイル バージョンの特許。
