| PM-63 レーガン | |
|---|---|

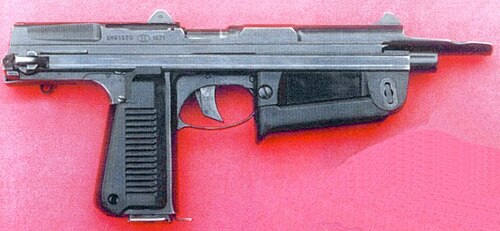

 ストックとフォアグリップが折りたたまれたRAKサブマシンガン | |
| タイプ | サブマシンガン |
| 原産地 | ポーランド人民共和国 |
| サービス履歴 | |
| 使用中 | 1965年～現在 |
| 使用者 | ユーザーを見る |
| 戦争 | ワルシャワ条約機構によるチェコスロバキア侵攻 ベトナム戦争 ヨム ・キプール戦争 中越戦争 イスラエル・アラブ戦争 イラン・イラク戦争 湾岸戦争 アイルランド共和国暫定軍の作戦 イラク戦争 ロシア・ウクライナ戦争 |
| 生産履歴 | |
| デザイナー | ピオトル・ウィルニエフチツ |
| 設計 | 1950年代 |
| メーカー | FB ラドム |
| 生産 | 1965–1977 |
| 建造数 | 約80,000 |
| バリエーション | バリエーションを見る |
| 仕様 | |
| 質量 | 1.6 kg (3.53 ポンド) |
| 長さ | ストック伸長時 583 mm (23.0 インチ) / ストック収縮時 333 mm (13.1 インチ) |
| バレルの 長さ | 152 mm (6.0 インチ) |
| 身長 | 145 mm (5.7 インチ) (ショートマガジン) 213 mm (8.4 インチ) (ロングマガジン) |
| カートリッジ | 9×18mmマカロフ |
| アクション | ストレートブローバック |
| 発射速度 | 650発/分 |
| 銃口速度 | 320 m/s (1,050 フィート/s) |
| 有効射程距離 | 75mと150mの照準調整 |
| 給餌システム | 15発または25発のボックスマガジン |
| 観光スポット | フリップリアサイト、フロントブレード 153 mm (6.0 インチ) のサイト半径 |
PM -63 RAK （しばしば誤ってRęczny Automat Komandosów（コマンドスの手持ち式自動小銃）と呼ばれるが、名前自体はポーランド語で癌やザリガニを意味する）は、ピオトル・ヴィルニェフチクがタデウシュ・ベドナルスキ、グジェゴシュ・チュバク、マリアン・ワカルスキと共同で設計したポーランドの9×18mm サブマシンガンである。 [1] RAKは、自動装填式ピストルと全自動サブマシンガンの特徴を兼ね備えている。 [2]
歴史
RAKの開発は1950年代後半に遡り、ワルシャワ工科大学で、砲兵や車両運転手などの後方部隊の兵士向けの軽量な手持ち式防御兵器の要求に応えて、そのコンセプトが初めて提案された。1960年に主任設計者のピョートル・ヴィルニェヴチクが死去した後、このサブマシンガンの開発は最終的にラドム市の国営ウチニク兵器工場で再開され、完成し、1977年まで生産された。綿密な検討の後、PM-63は1965年に9 mm pistolet maszynowy wz. 1963 [3] (「9 mmサブマシンガンモデル1963」)としてポーランド人民軍と警察に採用された。 [4]
この兵器は少数がアラブ諸国、ベトナム、旧東ドイツに輸出された。PM-63の若干改良された無認可版は中華人民共和国によって82式として生産され、アジアの政治的同盟国に販売された。[5]
PM-63はアフガニスタン解放機構のロゴに描かれています。
デザインの詳細
動作機構
RAKはオープンボルト位置から発射される、セレクティブファイア ストレートブローバック操作の機関銃である。[4]オープンボルトから発射するほとんどのサブマシンガンとは異なり、PM-63はスライドとも呼ばれる往復外部ブリーチボルトを備えている。スライドは発射速度を低下させる装置の一部である。
引き金を引くとスライドが解放され、リターン スプリングによって前方に押し出され、弾倉から弾丸が引き出されて薬室に送り込まれます。薬莢が薬室に揃うとすぐにエキストラクターがリムを掴み、スライドがまだ前方に動いている間に銃が発射されます。発射の衝撃によってスライドの前進が遅くなり、後方に押し戻されます。エキストラクターは空の薬莢を掴み、エジェクターがスライドの右側にある排出口から薬莢を押し出します。スライドは後方に進み、銃身の下にあるリターン スプリングは完全に圧縮されます。スライドはリターダ レバーの上を移動し、レバーが跳ね上がってスライドを後方に保持します。速度低下装置であるスライド後部の慣性バッファーは、自身の勢いで後方に進み、バッファー スプリングを圧縮します。
スプリングが完全に圧縮されると、リターダーが前方に投げ出され、リターダー レバーがスライドとの噛み合いから外れて押し下げられ、トリガーがまだ押されていて弾薬がマガジンに残っている場合は、スライドが前方に進み、発射サイクルが繰り返されます。[引用が必要]
特徴
サブマシンガンは、銃身、フレーム（ショルダーストック、ピストルグリップ、フォワードグリップを含む）、スライド、リターンスプリング、スプリングガイドロッド、マガジンという主要部品で構成されています。スライドには慣性バッファーとスプリングリターダー機構が内蔵されており、武器の発射速度を約 840 発/分の自然周波数から 650 発/分に下げるように設計されています。スライドは銃身の周りを銃口まで伸縮し、自動モードで発砲するときに銃口ガスを上方に逸らして武器の自然な上昇を打ち消す反動補正器として機能する延長部があります。補正器は長いスプーンのような形をしており、スライドがロックされるまで補正器を硬い垂直面に押し付けるだけで、片手で武器をコックすることができます。[要出典]
スライド内にはバネ仕掛けのエキストラクターが取り付けられており、装填されたマガジンの隆起した側壁が薬莢の排出装置として機能する。ストライカー発射機構には、スライド内に固定された撃針がある。発射制御機構には発射セレクターはないが、代わりに2段階プログレッシブトリガーが装備されており、半自動発射（トリガーを最初の停止位置まで引き戻し、急速に放した後）と連続発射（トリガーを完全に後方に引き戻し、保持する）を可能にする。手動セーフティは、銃を分解または組み立てるときにスライドがとる前方、後方、および中間位置でスライドを固定することにより、偶発的な発砲から銃を保護する。セーフティトグルは、銃のフレームの左側、ピストルグリップの後ろにあります。[要出典]
引き込み式の金属製ストック（平らな棒材で作られている）の先端には、回転するショルダー パッドが付いています。ストックを引き出して折りたたみ式の垂直グリップと併用すると、自動射撃時に安定した保持が可能になります。この武器の銃身は、野外で操作者が取り外すことができ、クロムメッキの銃身と 4 つの右側溝があり、ライフリングのねじれ率は 1 in 252 mm (1:10 in) です。[要出典]
観光スポット
フリップリアサイト（オープンタイプ）には、75メートルと150メートルの射撃距離設定が可能な2つのノッチがあります。[4]フリップリアサイトとフロントブレードはスライドの上面に固定されているため、特に速射モードでは、武器の照準と追撃の修正が非常に困難になります。[6]
給餌
この銃は、短い15発マガジンと長い25発マガジンの2種類の二列ボックスマガジンから弾を補給します（マガジンは中空のピストルグリップ内に収納されています）。[3]マガジンキャッチ/リリースはピストルグリップのかかとにあります。マガジンから最後の弾丸が発射されると、スライドはスライドキャッチ上で開いた状態でロックされます。
ピストルグリップカバーと折りたたみ式垂直フォワードグリップは合成プラスチック素材で作られています。[3]
アクセサリー
この武器は、通常のピストルのように片手で使用できます。サブマシンガンに付属する追加装備には、予備のロングマガジン 3 個とショートマガジン 1 個、ホルスター、スリング、マガジンポーチ、クリーニングロッド、潤滑剤ボトルが含まれます。
マリアン・グリシュキエヴィッチが設計した全金属製サプレッサーはPM-63で使用できます。[3]
バリエーション
1971年、ラドムで9×19mmパラベラム弾用にPM-63のバージョンが開発され、PM-70と命名された。このバージョンのプロトタイプが数個製造されたが、需要不足のためそれ以上の生産は中止された。.380 ACP（9×17mm/9mmショート）弾薬に適合した派生型（ PM-73として知られる）と消音バージョンも製造されたが、受注は得られなかった。[7]
ユーザー
現在のユーザー
アフガニスタン・イスラム首長国[8]
中国:中越戦争で捕獲されたPM-63を82式として現地生産。[9]
キューバ[9]
イラク[9]
北朝鮮[9]
シリア[8]
ベトナム[9]
ウクライナ[10]ポーランドから寄付され、 2022年のロシアのウクライナ侵攻に使用されたが、金額は不明。1つはロシア軍に捕獲された。
元ユーザー
東ドイツ：国民警察が使用。[4]
ポーランド[3]
アフガニスタン民主共和国[8]
