多面反射鏡

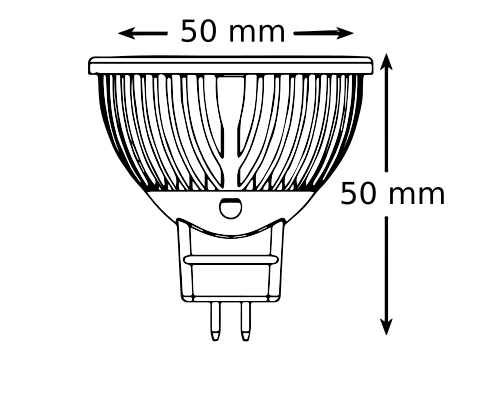

多面反射鏡（略してMRと呼ばれることが多い）電球は、ハロゲンランプや一部のLEDランプ、蛍光灯用の反射鏡ハウジング形式です。MR ランプはもともとスライドプロジェクター用に設計されましたが、住宅照明や小売店照明にも使用されています。トラック照明、天井埋め込み照明、卓上ランプ、ペンダント照明、景観照明、小売店ディスプレイ照明、自転車のヘッドライトなど、指向性照明が必要な用途に適しています。MR ランプは、直径が 1/8 インチ単位の数字で表されるMR16などの記号で指定されます。一般照明用の一般的なサイズは MR11（ 11 ⁄ 8インチ、35 mm）と MR16（16 ⁄ 8インチ、51 mm）で、MR8（8 ⁄ 8インチ、25 mm）と MR20（20 ⁄ 8インチ、64 mm）は特殊な用途で使用されます。多くは主電圧の交流ではなく低電圧で動作するため、電源が必要です。

MR16 ランプは 1965 年に初めて販売されました。ゼネラル エレクトリック (米国) のエメット H. ワイリーは、1967 年に小型反射ランプの特許 #3,314,331 を取得しました。この革新は、ベースではなくランプの縁を焦点合わせの基準面として使用したことです。これにより、より柔軟な電気取り付け配置とより正確な焦点合わせが可能になりました。^[1]このランプは「多面体」ではなかったことに注意してください。多面体反射器は 1971 年に導入されました。

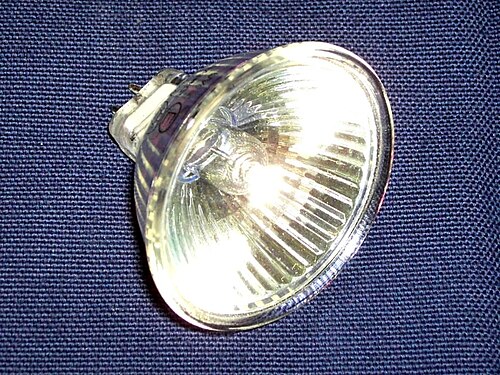

ほとんどの MR ランプは、 2 ピンGU5.3 規格に準拠したベースを備えたプレス ガラス リフレクターと一体化したハロゲン カプセル (または電球) で構成されています。MR ベースはコンパクトなサイズなので、MR 以前の白熱リフレクター電球よりもはるかに小型で目立たない器具となっています。

反射鏡は、ランプから放射される光の方向と広がりを制御します。MR ランプには、7° の狭いスポット ライトから 60° の広いフラッド ランプまで、 さまざまなビーム角度のものがあります。

一部のランプは反射板としてアルミニウムコーティングを使用しています。 また、可視光を反射し、赤外線を透過させる選択的二色性コーティングを使用しているものもあります。このタイプのランプは、光線に含まれる赤外線が少ないため、照射された物体の加熱を軽減します。ただし、二色性ランプは、熱を放散できる互換性のある器具でのみ使用する必要があります。^[2]

ダイクロイックランプは、 IEC 60598「クールビーム禁止」の記号が付いた埋め込み型または密閉型照明器具には取り付けないでください。^[3]

MR ランプの明るさは、適切な照明器具と調光器を使用すると調整できます。ただし、ランプを暗くすると 色温度が大幅に変化し、スペクトルの暖色側に劇的にシフトします。

すべてのハロゲンランプと同様に、MR ランプは大量の熱を発生するため、ランプが点灯しているとき、または最近点灯していたときは、皮膚に触れたり、可燃性物質に近づいたりしないように注意する必要があります。

ハロゲンランプ（通常 18 lm/W）は、通常の白熱電球（通常 15 lm/W） よりもエネルギー効率に優れていますが、蛍光灯（80～100 lm/W）、ガス放電ランプ（タイプによって 100～200 lm/W）、LED（スタイルによって明るい白色で通常 125～150 lm/W）などの最近のタイプに比べるとまだはるかに劣っています。^[定量化]

どちらのタイプの白熱電球でも、フィラメントが機械的な衝撃や振動を受けると、耐用年数が大幅に短くなることがあります。ソフト スタート機能付きの電子トランスを使用すると、ランプが冷えた状態で最初に発生する突入電流が軽減されるため、寿命を大幅に延ばすことができます。調光機能も寿命を大幅に延ばします。

MR ランプは、他のすべての石英ハロゲン ランプと同様に、望ましくない紫外線をいくらか発します。通常、この紫外線はフィルターで除去する必要があります。また、ランプの石英カプセルは、ランプが故障すると破裂したり爆発したりすることがあります。この 2 つの理由から、一部の MR ランプには、紫外線フィルターと爆発シールドを一体化したカバー ガラスが組み込まれています。このカバーのない MR16 ランプでは、紫外線と物理的保護の両方を提供するように特別に設計された外部ガラスを組み込んだ器具を使用する必要があります。

MRランプは10～75ワットの定格電力（150～800ルーメン）で利用できる。^[4]

MR ランプはほとんどの場合 12 ボルトで動作しますが、他の電圧でも使用できます。これらのランプは、電源にバイピン コネクタを使用します。12 ボルトの MR11 電球は通常 GU4 口金を使用し、12 ボルトの MR16 電球は通常 GU5.3 口金を使用します。したがって、一般的な 12 ボルトの MR16 ランプには、120 ボルトまたは 230 ボルトの主電源電圧をランプに必要な超低電圧に変換するための強磁性または電子トランス(バラストと誤って呼ばれることもあります) が必要です。

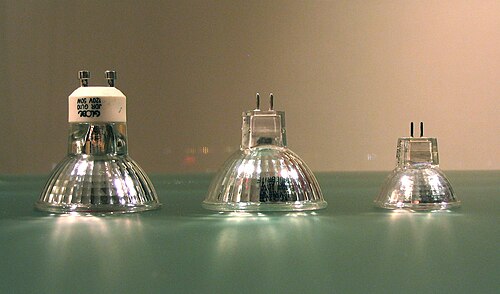

一部の MR ランプは、主電源で直接作動します。これらのランプは通常、GU10 回転ロック式ベースを使用しているため、誤って低電圧ランプと交換されることはありません。GU10 は、10 mm (ピン中心間距離) の 2 ピンバヨネット マウントを備えた U 字型セラミック ベース マウントによって、低電圧 MR ランプと区別されます。トランス一体型 MR16 ランプも用意されています。これらのランプには、標準的な中型ベースエジソン ソケットに適合するねじ込みベースが付いています。

MR ランプは、さまざまな用途に対応するために、一般的に約 2700 K から 7000 K までの色温度の範囲で提供されています。

異なる原理で光を生成するが、MR フォームファクタを使用するレトロフィット ランプも利用可能です。

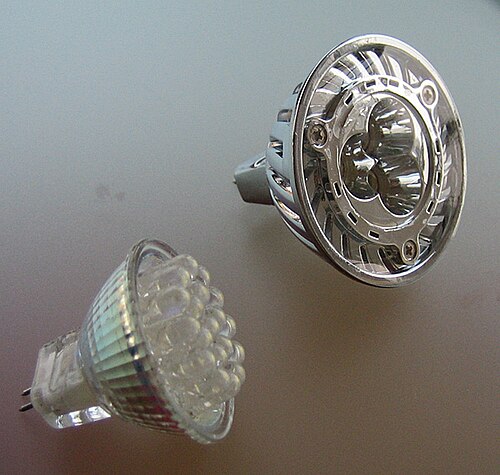

たとえば、LEDベースの MR16 ランプはハロゲン ランプに似ており、MR ランプ用に設計されたほとんどの器具で使用できます。MR11 互換の LED ランプでも同様です。電子トランスを使用するハロゲン MR16 または MR11 ランプ用に設計された器具は、LED 互換のトランスに後付けする必要がある場合があります。設計は多種多様で、ビーム幅、光の色、効率、および光出力が大きく異なります。

ハロゲン MR とは異なり、LED ランプには、MR の正確なビーム幅制御を可能にする多面反射鏡がないことがよくあります。一部の LED ランプでは、ビーム幅の制御に LED の光学系が使用されています。設計によっては、ビーム幅を制限する単純なカットオフ アパーチャが備わっている場合や、LED ごとに個別の反射鏡やレンズが備わっている場合もあります。

現在入手可能な他のLED ランプと同様に、このようなランプが発する白色光の品質と色温度はさまざまです。多くはスペクトルの青端に傾き、蛍光灯よりもさらに「冷たい」色です。このばらつきのため、MR16 および MR11 互換の LED ランプの中には、他のものよりはるかに自然に見える光を作り出すものがあります。^{[引用が必要]} これらのランプのうち最も効率の悪いものは、約 26ルーメン/ワット (lm/W) を発します。これは、ハロゲン MR の効率に似ています。現在入手可能なこれらのランプのうち最も効率の良いものは、約 160 lm/W を発します。これは、コンパクト蛍光灯の効率を超えています。

総光出力に関して言えば、このようなランプは、ハロゲンランプよりも大幅に出力が低いものから、より低出力のハロゲン MR16 に匹敵するものまであります。市販されている最も明るいハロゲン MR16 でも、市販されている最も明るい LED バージョンよりわずかに明るいです。

MR対応のコンパクト蛍光灯もございます。

MR ランプには、同等の電力定格を持つ他のランプに比べていくつかの利点があります。通常、MR ランプは小型 (変圧器を除く) で、通常の白熱ランプよりもビーム制御が優れており、より白い光を提供します。ランプが小型であるため、設計者はランプをより柔軟に配置でき、さまざまなビーム幅のオプションにより、光ビームを非常に正確に配置できます。

白色 LED MR ランプは、通常、ハロゲンの色に一致する温白色から 5500 K 以上の冷白色まで、さまざまな色温度で製造できます。

もう 1 つの利点は、12 ボルトのトラック照明システムで使用する場合、感電の恐れなく裸線やコネクタに触れることができることです。

MRランプには他のタイプの照明に比べていくつかの欠点がありますが、最も顕著なのは動作温度が高いことと、加圧された電球による爆発の危険性です。ハロゲン電球は200℃（400℉）を超える温度に達することがあり、^[5]可燃性のものが電球や器具に接触したり、近接したりすると火災の危険性が高まります。フィラメントとハロゲンガスを含む石英カプセルは加圧されており、不適切な取り扱いや損傷があると爆発する可能性があり、設置前に指紋の油や塩による汚染を防ぐために慎重に取り扱わなければなりません。指紋による油や塩による汚染はランプの寿命を大幅に縮める可能性があります。^[5]

以下のANSI標準コードは、MR16ランプの特定の電力とビーム角度の組み合わせを指定するために使用されます。多くのメーカーは、これらの仕様に一致するランプにこれらの標準コードを使用しています。^[5]

MR ランプは、上記以外にもさまざまな出力とビームの組み合わせで利用できることに注意してください。このため、MR ランプはビーム拡散の略語に従ってラベル付けされることもよくあります。これらの略語は一般的に使用されていますが、略語に関連付けられている角度はメーカーによって若干異なることに注意してください。これらのビーム拡散の略語の一般的なビーム角度は次のとおりです。

• バヨネットマウント
• バイピンコネクタ
• エジソンスクリュー
• 光束
