ウェッジベース

ウェッジベースは、小型電球の取り付け具として使用される電気コネクタの一種です。バイピン コネクタに似ていますが、2 つの「ピン」が電球内に伸びる同じワイヤ(固定されているのではなく) であり、ワイヤがソケットと接触するベースの側面に曲げられている点が異なります。ワイヤは通常、電球が取り付けられているプラ​​スチックベースに挿入されます。このベースは、多くの場合、先端が電球よりも狭く、ウェッジ形状になっており、通常は製造公差に応じてしっかりと接続されます。一部の電球にはプラスチック ベースがなく、ワイヤが電球のガラスベースの側面に曲げられているだけです。

特定のバイピンライト ソケットでは、バヨネット マウントやエジソン スクリューのように回すことなく、真っ直ぐな力で電球を差し込んだり抜いたりします。真のウェッジでは、圧縮力で電球を固定しますが、その他のソケットでは、単純な摩擦力を使用するか、振動による緩みを防ぐためにベースの角やその他の突起を「つかむ」バネ式の電気接点でソケットにカチッとはめ込みます。対照的に、「スライド ベース」(「電話スライド ベース」と呼ばれることもある) ランプも回転せずにソケットに挿入されますが、ランプ エンベロープの両側にリード線に接続された 2 つの長い接点があります。

このタイプの電球は、自動車の照明や景観照明に使用される低電圧照明でよく使用されます。電球には 2 つのフィラメントがあり、低ワット数のテール ライトまたはパーキング ライトと、高ワット数のブレーキ ライトまたは方向指示器の両方の役割を果たします。この場合、一方のフィラメントの接点はベースの中心近くにあり、もう一方のフィラメントの接点は外側の端にあるため、誤って入れ替わることはありません。接点を反対側 (交互に) に配置することに加えて、ベースに回転対称性を持たせることで、ユーザーは新しい電球を挿入する前に電球の正確な位置を決定する必要がありません。

ウェッジ口金は、文字「W」と、正確なタイプを示す2番目の文字（多くの場合、自動車で間違った色が使用されるのを防ぐためにキー化されている）、ミリメートル単位の厚さ、小文字の「x」、ミリメートル単位の幅、およびダブルコンタクト（シングルフィラメント）電球を示す小文字の「d」またはクアッドコンタクト（デュアルフィラメント）電球を示す「q」で指定される。小型のバイピンと同様に、測定値は整数ではなく、2.5などの小数で表される場合がある。米国および自動車業界では、口金はT5、T10、またはT15のようにT指定子で指定されることが多い。または、W16W/T15電球を示す921などの数値コードが使用されることもある。

ヨーロッパでは、ウェッジベースコネクタを使用する電球は、車両規制調和世界フォーラムが割り当てた名称で呼ばれることが多いです。たとえば、車両のポジションランプ、ブレーキランプ、方向指示灯用の 27 ワットと 7 ワットの組み合わせの電球として使用される W2.5x16q は P27/7W と呼ばれます。

同じ口金で白熱電球に取り付けるLED電球も製造されていますが、方向指示器の点滅を制御する電気リレーに影響を与えたり、他のセンサーが電球が切れていると認識したりする可能性があります ( 「白熱灯」を参照)。このタイプの「電球」では、口金のどの接点がアクティブになっているかに関係なく、すべての LED が点灯しますが、調光器や 3 方向ねじ込み式蛍光灯のように、明るさは電球の内部電子配線によって変更されます。

いくつかのタイプの器具、つまり安定器付き コンパクト蛍光灯（一般的な PL-13 など）では大きなくさび形の口金が使用されていますが、これらは 2 ピンまたは 4 ピン口金として指定されています。

数十億個のウェッジベース電球がミニチュア（T1¾ または 5mm）クリスマス ライトで使用されています。これらの電球は製造が簡単で、したがって安価にソケットに組み込むことができます。ただし、各メーカーのウェッジベースは正確な寸法が異なる（円形ではなく六角形である場合もある）わずかに異なるタイプであるため、電球を交換するときにプラスチック製のベースを交換する必要があることがよくあります。（現在では、ウェッジベースは電球に付属していないことが多く、電球の価格は新しいセットを購入するのとほぼ同じで、通常は電球 10 個で 1 ドルですが、新しい 100 個セットは 2 ドルです。）

現代のセットは、通常、ソケットの背面まで伸びる細長いくさび形をしており、2 つの電気導体と接点を分離し、屋外で使用したときにそれらの間の水を防ぎます。多くのセットには、ソケットの側面にカチッとはまる、またはソケットに差し込むオプションの「ロック」タブがベースの端にあります。これにより、電球が緩んで落ち、セットが点灯しなくなるのを防ぎます。これは、アイシクルのようなカバー付きのライト セットでは問題になります。アイシクルは、特別な切り込みがない限り、このタイプのベースまたはソケットにはフィットせず、その結果、雨水や雪解け水が装飾に浸入する可能性があります。

特別なトゥインクル電球には、多くの場合、ユーザーが 1 本のストランドに電球を詰め込みすぎたり、設計されていないストランドに電球を詰め込んだりしないように、特殊な口金が永久的に接着されています。 ゼネラル・エレクトリックは、1970 年代後半または 1980 年代前半に、両端に特殊な口金が付いた、先端が緑色の透明な「ヒューズ」電球のセットを製造しました。現代のセットでは、3 本目のワイヤがあるため、各回路の両端にソケットが大きくなっていることも多く(つまり、一般的な 100 個の白熱電球セットでは 50 個の回路が 2 つ)、そのため、他の通常のソケットには挿入できない、より幅の広いセパレーターが付いた異なるウェッジ ベースが使用されています。

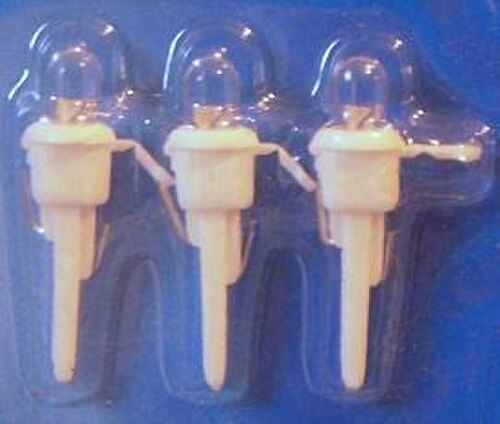

LEDセットには、電気の極性を強制し、白熱灯セットで使用できないようにする 特別なベースもあります。 Philipsブランドのセットとほとんどのストア ブランドではオフセットが使用されており、くさび型ベース上で長いアノード(プラス リード) が低く、短いカソード(マイナス リード) が高くなっています。 GE ブランドのセット (実際には GE によって製造されなくなりました) は、片側に突き出たタブが付いた、より大きな丸いベースを使用しています。 混合色のセットの場合、古い 2 ボルト LED カラー (赤、オレンジ、黄色) のベースに小さな抵抗器が含まれていることもあり、新しいカラー (青、深緑、紫、白) に必要な 3 ボルトと一致させますが、他のメーカーはコード セット自体の一部である抵抗器の値のみを変更します。

•

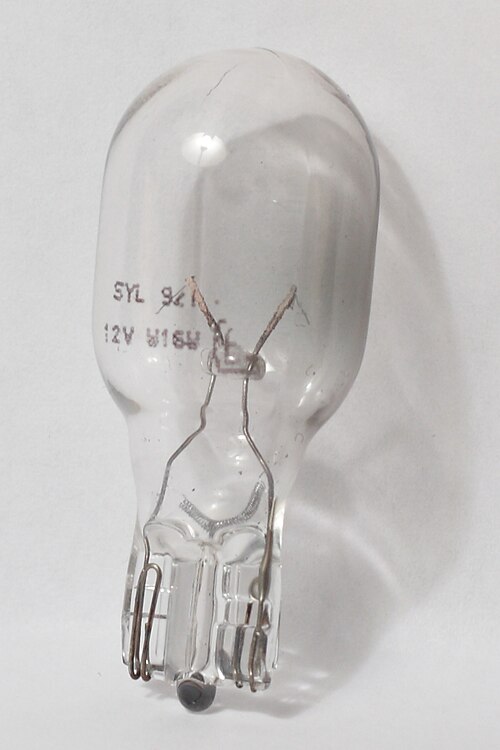

  W2.1x9.5dベース（記事の冒頭の画像の通り）ですが、自動車用では16ワットです
•

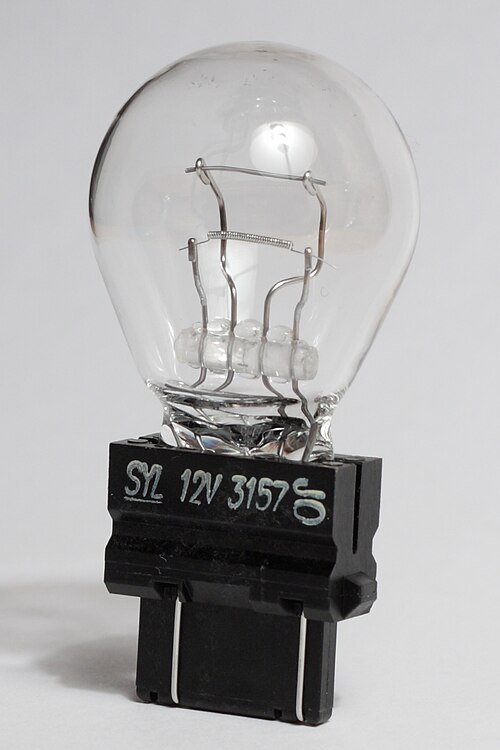

  W2.5x16q ベース、パーキング ライトとブレーキ ライト用の 7 ワットと 27 ワットのフィラメント
•

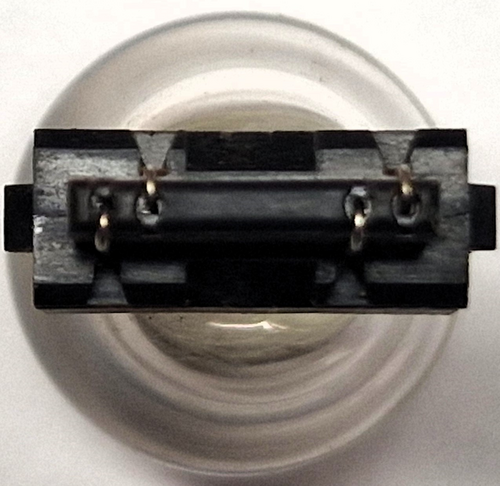

  コネクタの底から見たW2.5x16qベース
•
  WX2.5x16qベース、パーキングライトと方向指示器用の7ワットと27ワットのフィラメント、WXには幅広のリムがあり、白のみのWソケットには適合しません。
•

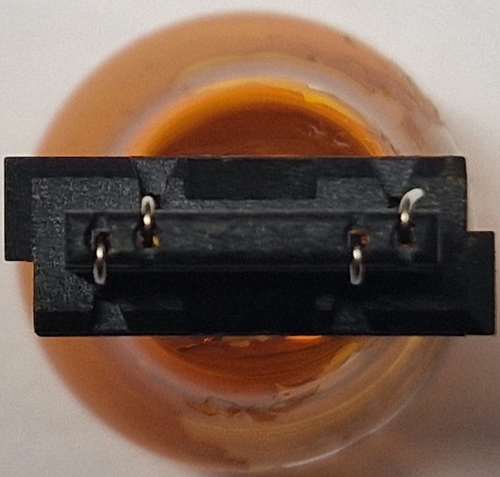

  コネクタの底から見たWX2.5x16qベース
