ドアベル

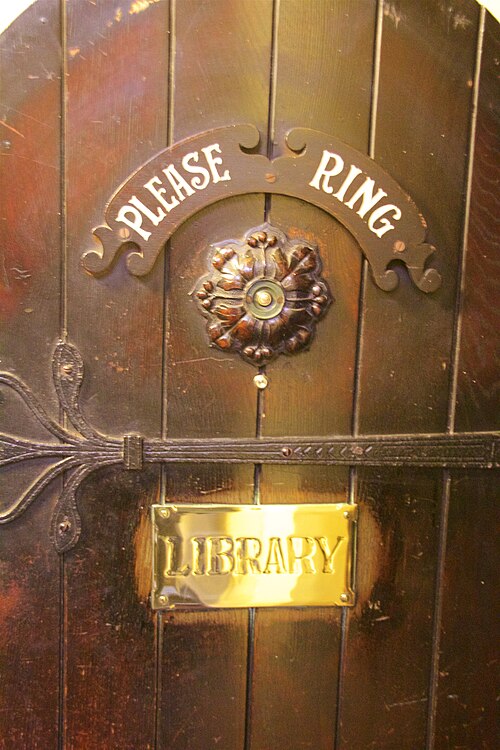

ドアベルは、通常、建物の入り口のドアの近くに設置される信号装置です。訪問者がボタンを押すと、建物内でベルが鳴り、居住者に訪問者の存在を知らせます。最初のドアベルは機械式で、ベルに接続されたコードを引っ張って作動しましたが、現代のドアベルは電気式で、押しボタンスイッチで操作します。現代のドアベルには、セキュリティを強化するためにインターホンや小型ビデオカメラが組み込まれていることがよくあります。これらは「リングドアベル」と呼ばれます。

スコットランドの発明家ウィリアム・マードックは、 1817年にバーミンガムに建てた自宅に、独自の発明を数多く取り入れました。その一つが、圧縮空気のパイプシステムを使って作動する大きな音の出るドアベルでした。 ^[1]電気ドアベルの前身、具体的には電線を介して遠くから鳴らすことができるベルは、1831年頃にジョセフ・ヘンリーによって発明されました。 ^[2] 1900年代初頭までに、電気ドアベルは一般的なものになりました。

ほとんどの有線システムでは、ドアの外側のドアノブの高さくらいにあるボタンが、建物内の信号装置 (通常はチャイム、ベル、またはブザー) を起動します。ドアベルのボタンを押すと、単極単投 (SPST) 押しボタンスイッチがドアベルの回路を瞬間的に閉じます。このボタンの 1 つの端子は、変圧器の端子に配線されています。ドアベルの変圧器は、120 ボルトまたは 240 ボルトのAC電力をより低い電圧(通常は 6 ～ 24 ボルト) に降圧します。変圧器のもう 1 つの端子は、信号装置の 3 つの端子のうちの 1 つに接続します。別の端子は、ボタンのもう 1 つの端子につながる配線に接続されます。信号装置の中には、別の音を出す 3 番目の端子があるものもあります。別のドアベル ボタン (通常は裏口の近く) がある場合、それは変圧器と 3 番目の端子の間に接続されます。変圧器の一次巻線は継続的に通電されているため、少量（約1～2ワット）の待機電力を常時消費します。点灯式押しボタンスイッチを備えたシステムでは、スイッチごとに同様の電力を消費する可能性があります。^{[3] [4]} トレードオフとして、ボタンへの配線はアースから分離された安全な低電圧電力のみを伝送します。

一般的な信号装置は、2 本の平らな金属バー共振器で構成されるチャイム ユニットです。この共振器は、ソレノイドによって操作されるプランジャーによって叩かれます。平らなバーは、2 つの心地よい音に調整されています。ドアベル ボタンが押されると、ソレノイドのプランジャーが 1 本のバーを叩き、ボタンを放すと、プランジャーのスプリングがプランジャーを押し戻し、プランジャーがもう 1 本のバーを叩いて、2 トーンの音 (「ディン ドン」) を発します。2 つ目のドアベル ボタンを使用する場合は、2 つ目のソレノイドに配線して、バーの 1 本だけを叩き、単音の音 (「ディン」) を発します。または、2 つ目のボタンから振動スイッチ (多くの場合、水銀傾斜スイッチ) を介して 1 本のソノイドに電力を供給して、「さえずり」音 (「ディン ドン ディン ドン ディン ドン」) を発します。Edwards Sylvan C-26 には、3 つのドアに適した両方の追加機能がありました。^[5]チャイムの中には、バーの代わりに管状のベルが付いているものもあります。

より精巧なドアベルのチャイムは、ウェストミンスタークォーターズのような短い音楽を奏でます。

聴覚障害者用のドアベルは、 聴覚信号装置ではなく、視覚信号装置（通常は電球）を使用します。 ^{[6] [7]}

完全に電池駆動の有線モデルも一般的で、2本のバーのデザインまたは電気ベルを使用しています。これらはスタンバイ電力を消費しませんが、通常はベルボックス内にある大型の一次電池である電池をユーザーが交換する必要があります。

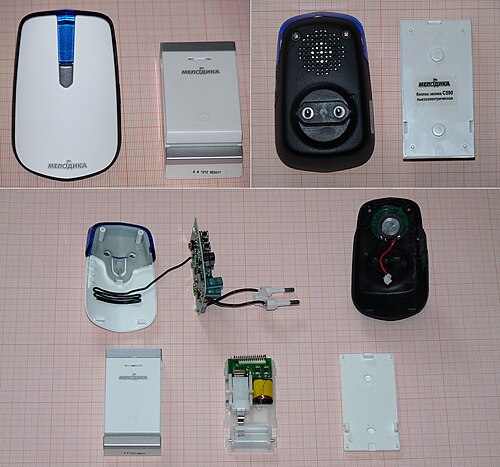

近年、建物の壁に配線を通す費用を節約するため、ワイヤレス ドアベルが人気を集めています。ドアベルのボタンには、電池で動く無線送信機が内蔵されています。ボタンが押されると、送信機は建物内の壁のコンセントに差し込まれた受信機に無線信号を送信します。受信機が無線信号を検出すると、サウンド チップが起動し、スピーカーからゴングの音が鳴ります。ゴングの音は、2 音の「ディン ドン」音か、ウェストミンスター クォーターズなどのより長いチャイム シーケンスのいずれかです。 通常は2.4 GHz ISM 帯域の周波数が使用されます。同じ無線周波数を使用する近くのワイヤレス ドアベルによる干渉を避けるため、所有者は通常、ユニットを異なる無線チャンネルに設定できます。

大都市では、過去 10 年間で、電話技術を使用してワイヤレスでドアベルに信号を送り、ドアに応答して遠隔で電気錠を解除するという傾向が生まれました。世界中の多くの都市で、これがドアベル信号の主な形式です。

ワイヤレス ドアベルと同様に、ミュージカル ドアベルも普及してきました。ミュージカル ドアベルと連続電源ドアベルは、新しいデジタル回路と古いドアベルの配線方式の間のギャップを埋める試みとして機能します。有線ドアベルとミュージカル ドアベルの標準的な設定の主な違いは、ミュージカル ドアベルはドアベル ボタンを放した後もドアベルの曲を再生し続けるために電源を維持する必要があることです。これは、2 つの方法のいずれかで実現できます。

シンプルな単極単投ドアベル ボタンの場合、チャイム デバイスは回路の電圧入力段に整流ダイオードとバラスト コンデンサを使用します。ドアベル ボタンを押すと、整流ダイオードまたは全波整流器と呼ばれる整流ダイオードのシリーズを介して電力が接続され、電流が一方向にのみバラスト コンデンサに流れます。バラスト コンデンサは、特定の曲を再生するのに回路の残りの部分で必要な速度よりもはるかに速い速度で充電されます。ボタンが放されると、コンデンサは電荷を保持し、回路の残りの部分に短時間電力を供給します。

ワイヤレスと有線入力が混在するドアベルの場合、ドアベルのチャイムに継続的に電力を供給するために、特別なドアベル ボタンが必要です。回路は上記のものと似ていますが、整流ダイオードがドアベル ボタン ハウジングに移動されています。ドアベル ボタンを押すと、AC 電源信号の負側と正側の両方が回路に流れ込みますが、ボタンを放すと、正側または負側のいずれかのみが回路に流れ込みます。全波信号と半波信号を区別することで、ドアベルは以前の有線の場合と同じように機能し、ワイヤレス ドアベル ボタン入力の受信など、他の目的でドアベルに継続的に電力を供給することもできます。

2010 年代のモノのインターネットの台頭により、スマート ドアベルと呼ばれるインターネット接続ベル システムが数多く市場に登場しました。

人気のシステムには、Ringドアベル、Vivint Home Security ドアベル、Nest Helloなどがあります。これらは、従来の押しボタンの代わりに設置される単一のユニットで構成され、物理的なボタンに加えて、高解像度カメラ、パッシブ赤外線センサー、Wi-Fi 機能を備えています。デバイスは家庭用 Wi-Fi ネットワークに接続され、ボタンが押されたり動きが検出された場合に、ペアリングされたスマートフォンやタブレットなどの他の電子デバイスに通知が送信されます。通知を受信すると、通常、ユーザーにはスマート ドアベルからのライブ ビデオ ストリームが表示され、ドアの前に誰がいるのかが示され、双方向の音声会話が可能になります。

デバイスは内蔵バッテリーで電源供給することも、既存のベル配線を使用して継続的に電源供給することもできます。

ビデオは通常、Wi-Fi経由でクラウドインターネットサービスに記録されるため、デバイスが改ざんされたり、破損したり、盗難されたりした場合でも、この録画はキャプチャされ、分析されて責任者の身元を特定できます。^[8]
