エレクトロニクスにおいて、NORBITモジュールファミリは、フィリップス社が開発した（また、Valvo社 [de]およびMullard社^{[6] [7]を通じて提供された）}デジタルロジックの非常に初期の形態（1960年以降[1] [2] [3] [4] [5] ）^{であり、個別の}コンポーネントを含むモジュールを使用して、抵抗器トランジスタロジック（RTL）^{[8] [4]}またはダイオードトランジスタロジック（DTL）テクノロジでロジック機能ブロックを構築します。

このシステムはもともと、初期のTelefunken ^/ AEG Logistat、Siemens Simatic、Brown、Boveri & C ie、ACEC Logacec、Akkord [ ^de] Estacordシステムと同様に、プロセス制御および自動化アプリケーション用の産業用制御システムにおける電気機械リレーロジックを置き換えるためのソリッドステート[3] [5  ]ハードワイヤードプログラムロジックコントローラ（プログラマブルロジックコントローラ（PLC ^）の前身）のビルディングブロックとして考案されました。^[3] [ ^{9] [10] [11] [12]}

利用可能な各論理機能は、プラスチック容器の色（黒、青、赤、緑、紫など）で識別可能でした。最も重要な回路ブロックにはNORゲート（名前の由来）が含まれていましたが、ドライバを含むブロックや、後の555タイマーICに似たタイマー回路もありました。^{[8] [13] [14]}

1960年に発表されたYL6000シリーズのオリジナルのNorbitモジュールは、最大10本の長いフライングリードが2つのグループに分かれて最大5本のリード線が一列に並んだポッティングされた シングルインラインパッケージでした。 ^{[4] [5] [15]}これらのモジュールは、±24V電源で1kHz未満の周波数で動作するように仕様が定められていました。^{[4] [15]}

1960年には、いわゆるコンビエレメント^{[2] [1] [3] [13] [注 1]モジュールも発売されました。これは、} PCBに取り付けるための10本の等間隔の硬いリード線（5.08 mm / 0.2インチピッチ）が一列に並んだシングルインラインパッケージのモジュールでした。^{[1] [16] [17] [18] [13] [15]}これらは、±6 V電源の1シリーズ（別名「100 kHzシリーズ」）^{[13] [注 2]}に分類されました。^{[1] [15]}新しい10シリーズと20シリーズは同様のサイズのパッケージでしたが、9本のずらしたリード線がさらに並列に並んでおり、合計19本のリード線になりました。^{[18] [13]} 10シリーズではゲルマニウム 合金トランジスタが使用されていますが、20シリーズではシリコン プレーナトランジスタが使用され、最大1MHz（30kHzに対して）のより高いカットオフ周波数と+85°C（+55°Cに対して）のより高い許容温度範囲が実現されています。^[18]

1967年、フィリップス/ミュラードNORBIT 2 ^{[19] [20] [21]}またはヴァルボNORBIT-S ^{[22] [23] [24] [注 3]}のモジュールファミリーが導入されました。最初は60シリーズ^[25]のみで構成され、24Vの単一電源電圧で最大10kHzの周波数に対応していました。その後、サイリスタトリガーおよび制御モジュールを含む61シリーズ^[19]が追加されました。90シリーズ^{[26] [注 4]}も1970年代半ばに利用可能になりました。3つの基本タイプが大型（1インチ×2インチサイズ）17ピンデュアルインラインパッケージに収められており、片側に5.08mm（0.2インチ）間隔で9本のピンがあり、反対側には8本のピンが交互に配置されていました。^{[27] [28]}

YL6000シリーズ

• YL6000 - NORゲート（赤）（「NOR」）^{[4] [15]}
• YL6001 -エミッタフォロワ（黄色）（「EF」）^{[4] [15]}
• YL6004 - 高出力（ダブルサイズモジュール）（「HP」）^{[4] [15]}
• YL6005、YL6005/00 - カウンタユニット（トリプルバイナリ）（「3C」）（紫）^{[4] [15]}
• YL6005/05 - シングル2分周カウンタ（紫）（「1C」）^[4]
• YL6006 - タイマー（ブラウン）（「TU」）^{[4] [15]}
• YL6007 - シャーシ (「CU」) ^{[4] [15]}
• YL6008 - 中出力（オレンジ）（「MP」）^{[4] [15]}
• YL6009 - 低出力（白）（「LP」）^{[4] [15]}
• YL6010 - 光電検出器ヘッド（「PD」）^{[4] [15]}
• YL6011 - 光電ランプヘッド（「PL」）^{[4] [15]}
• YL6012 - ツイン2入力NORゲート（黒）（「2.2 NOR」）^{[4] [15]}

YL6100シリーズ

• YL6101 - 整流器ユニット、3…39V 1A ^[15]
• YL6102 - 整流器ユニット、3…39V 5A ^[15]
• YL6103/00 - レギュレータユニット、6…30V 250mA ^[15]
• YL6103/01 - レギュレータユニット、1…6V 250mA ^[15]
• YL6104 - レギュレータユニット用縦リンク^[15]
• YL6105 - レギュレータユニット、6V 150mA ^[15]

88930 リレーシリーズ

可変長パルスシーケンスを使用してリレーを制御するために使用されます (電話のパルスダイヤルと同様)。

• 88930/30 - 入出力ユニット^[15]
  入力パルス列をフィルタリングし、2つのコマンド回路と2つのリレーユニットを駆動できます。1
  ×/48、2×/51、2×/57が含まれます。
• 88930/33 - プライマリパルスカウントユニット（デュアルコマンド）^[15]
  2つの異なるパルスシーケンスを介して2つの異なる信号をトリガーできます。各コマンドをトリガーするパルスの数は設定可能です。
• 88930/36 - デュアルコマンドユニット^[15]
  /33に2つのコマンドを追加します。
• 88930/37 - クアッドコマンドユニット^[15]
  /33に4つのコマンドを追加します。
• 88930/39 - 出力ユニット^[15]
  2つのコマンド回路（/36または/37コマンドユニット内）と2つの/60リレーユニットを駆動できます。2
  ×/51と2×/57が含まれます。
• 88930/42 - 空ユニット^[15]
  カスタム回路を追加するためのものです。空のハウジング、コネクタ、および空の回路基板で構成されています。
• 88930/48 - /33用パルスシェーパーユニット（ハウジングなし）^[15]
• 88930/51 - コマンド準備ユニット（ハウジングなし）^[15]
  コマンドユニットへの入力を提供します。
• 88930/54 - リセットユニット^[15]
• 88930/57 - リレーアンプユニット（ハウジングなし）^[15]
  /60リレーブロックユニットなどの低インピーダンスリレーを駆動します。
• 88930/60 - リレーブロックユニット^[15]
  2極2投250V 2Aリレー。/57リレーアンプユニットに対応。
• 88930/64 - 電源ユニット^[15]
  280V 45mA、150V 2mA、24V 750mA、15V 120mAを供給します。

1シリーズ / B890000シリーズ

• B893000、B164903 - ツイン3入力ANDゲート（オレンジ）（「2.3A1」、「2x3N1」）^{[1] [15]}
• B893001、B164904 - ツイン2入力ANDゲート（オレンジ）（「2.2A1」、「2x2N1」）^{[1] [15]}
• B893002、2P72729 - ツイン3入力ORゲート（オレンジ）（「2.3O1」、「23O1」、「2x3P1」）^{[1] [29] [15]}
• B893003、2P72730 - ツイン2入力ORゲート（オレンジ）（「2.2O1」、「22O1」、「2x2P1」）^{[1] [15]}
• B894002、B164910 - ツインインバータアンプ（黄色）（「2IA1」、「2.IA1」、「2xIA1」^{[1] [13]}）^[15]
• B894005、2P72728 - ツインインバータアンプ（黄色）（「2IA2」、「2xIA2」）^{[1] [15]}
• B894001、B164909 - ツインエミッタフォロワ（黄色）（「2EF1」、「2xEF1」）^{[1] [15]}
• B894003、2P72727 - ツインエミッタフォロワ（黄色）（「2EF2」、「2xEF2」）^{[1] [15]}
• B894000、B164907 - エミッタフォロワ/インバータアンプ（黄色）（「EF1/IA1」）^{[1] [15]}
• B895000、B164901 - パルスシェーパー（シュミットトリガー+アンプ）（緑）（「PS1」）^{[1] [15]}
• B895001、B164908 - ワンショットマルチバイブレータ（「OS1」）^{[1] [15]}
• B895003 - ワンショットマルチバイブレータ（「OS2」）^[15]
• B892000、B164902 -フリップフロップ（赤）（「FF1」）^{[1] [15]}
• B892001、2P72707 - シフトレジスタフリップフロップ（赤）（「FF2」）^{[1] [29] [15]}
• B892002 - ビーチサンダル（赤）（「FF3」）^{[29] [15] [18]}
• B892003 - ビーチサンダル（赤）（「FF4」）^[15]
• B893004、2P72726 - パルスロジック（オレンジ）（「PL1」、「2xPL1」）^{[1] [15]}
• B893007 - パルスロジック（オレンジ）（「2xPL2」）^[15]
• B885000、B164911 - 10進カウンタ（「DC1」）^{[1] [15]}
• B890000 - パワーアンプ（「PA1」）^[15]
• B896000 - コアメモリ用ツインセレクタスイッチ（「2SS1」）^[1]
• B893005 - コアメモリの選択ゲート（「SG1」）^[1]
• 2P72732 - コアメモリ用パルスジェネレータ（「PG1」）^[1]
• 2P72731 - コアメモリ用読み取りアンプ（「RA1」）^[1]

10シリーズ

• 2P73701 - フリップフロップ（「FF10」）^{[18] [30]}
• 2P73702 - フリップフロップ（「FF11」）^{[18] [30]}
• 2P73703 - トリガーゲートとセットリセット入力を内蔵したフリップフロップ/双安定マルチバイブレータ（黒）（「FF12」）^{[13] [30]}
• デュアルトリガーゲート（「2.TG13」）^{[18] [30]}
• デュアルトリガーゲート（「2.TG14」）^{[18] [30]}
• 4連トリガーゲート（「4.TG15」）^{[18] [30]}
• デュアルポジティブゲートインバータアンプ（「2.GI10」）^{[18] [30]}
• デュアルポジティブゲートインバータアンプ（「2.GI11」）^{[18] [30]}
• デュアルポジティブゲートインバータアンプ（「2.GI12」）^{[18] [30]}
• ゲートアンプ（「GA11」）^{[18] [30]}
• ワンショットマルチバイブレータ（「OS11」）^{[18] [30]}
• タイマーユニット（「TU10」）^{[18] [30]}
• パルスドライバ（「PD11」）^{[18] [30]}
• リレードライバー（「R​​D10」）^{[18] [30]}
• リレードライバー（「R​​D11」）^[30]
• パワーアンプ（「PA10」）^{[18] [30]}
• パルスシェイパー（「PS10」）^{[18] [30]}
• 数値指示管駆動装置（「ID10」）^[30]

20シリーズ

• 2P73710 - （「2.GI12」、「2GI12」）^[18]

60シリーズ

• 2NOR60, 2.NOR60 - ツインNOR（黒）^{[19] [13] [30]}
• 4NOR60, 4.NOR60 - 4連NOR（黒）^{[19] [13] [30]}
• 2.IA60、2IA60 - 低出力用ツインインバータアンプ（青）^{[19] [13] [30]}
• LPA60 - ツイン低出力^[13]
• 2.LPA60、2LPA60 - ツイン低電力出力（青）^{[19] [30]}
• PA60 - 中出力（青）^{[19] [13] [30]}
• HPA60 - 高出力（黒）^{[19] [13]}
• 2.SF60、2SF60 - ツイン入力スイッチフィルター（緑）^{[19] [13] [30]}

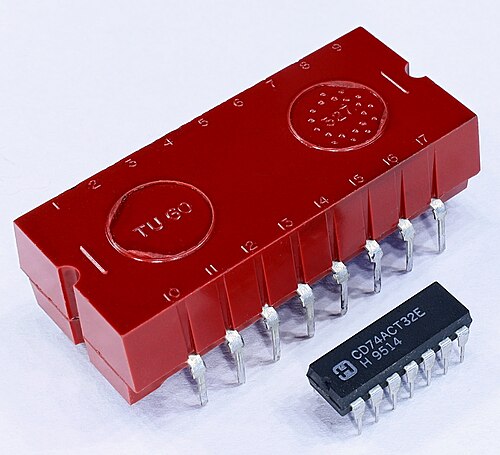

• TU60 - タイマー（赤）^{[19] [13] [30]}
• FF60 -フリップフロップ^[13]
• GLD60 - 接地負荷ドライバ（黒）^{[19] [13]}

61シリーズ

• TT61 - トリガートランス^{[19] [30]}
• UPA61 - ユニバーサルパワーアンプ^{[19] [13] [30]}
• RSA61 - 整流器および同期装置^{[19] [30]}
• DOA61 - 差動オペアンプ^{[19] [30]}
• 2NOR61, 2.NOR61 - ツインNOR ^{[19] [13] [30]}

90シリーズ

• PS90 - パルスシェイパー（緑）^{[19] [30]}
• FF90 - ビーチサンダル（赤）^{[19] [30]}
• 2TG90, 2.TG90 - ツイントリガーゲート（赤）^{[19] [30]}

アクセサリー

• PSU61 - 電源装置^[19]
• PCB60 - プリント配線基板^[19]
• MC60 - マウントシャーシ^[19]
• UMC60 - ユニバーサルマウントシャーシ^[19]
• MB60 - マウントバー^[19]

• 60シリーズNORBIT 2ファミリーの例
•
  上から見た図
•
  下面図

• 60シリーズNORBIT 2ファミリーを使用したプリント基板の例
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
