リレーロジック

リレー ロジックは、特定の構成で配線された 複数の電気リレーを使用して、電気制御回路に組み合わせロジック を実装する方法です。

リレー ロジック回路の回路図は、入力と出力が基本的に一連の線で描かれているため、ライン ダイアグラムと呼ばれることがよくあります。リレー ロジック回路は、線またはラングで構成された電気ネットワークであり、出力デバイスを有効にするには、各線またはラングが連続している必要があります。一般的な回路は複数のラングで構成され、各ラングが出力を制御します。この出力は、入力スイッチや制御リレーなどの入力条件または出力条件の組み合わせによって制御されます。入力を表す条件は、出力を駆動するために必要なロジックを取得するために、直列、並列、または直並列に接続されます。リレー ロジック回路は、入力デバイスと出力デバイスを制御するための電気回路図を形成します。リレー ロジック図は、デバイスの物理的な相互接続を表します。

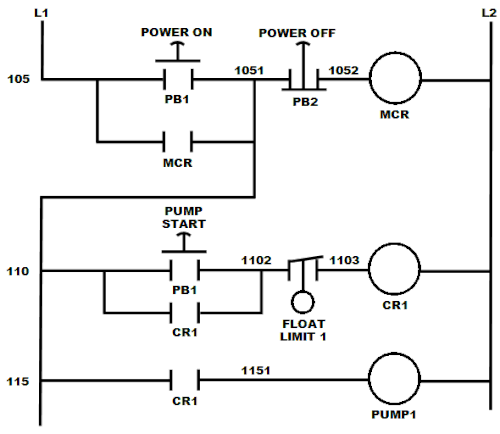

各段には固有の識別参照番号が付けられ、段上の個々のワイヤには段番号から派生したワイヤ番号が付けられます。したがって、段に 105 というラベルが付けられている場合、最初の独立したワイヤは 1051、2 番目は 1052 というようになります。ワイヤは、下位の段に分岐している場合でも、接続先の最上位段にちなんで命名されます。システムを設計する際、必要に応じて後で追加できるように、段の番号をスキップするのが一般的でした。

ラックの製造時に、配線が設置されると、各端に配線ラベル (別名、配線マーカー) が付けられます。これは、各配線に対応する番号が付けられたコンジットまたはトレイを介して配線を工場に引き込む場合にも適用されます。配線ラベルは通常、数字または文字が印刷された白いテープで、小さなポケットサイズの小冊子にまとめられています。番号ストリップは剥がされて、端近くの配線に巻き付けられます。配線番号は一連の番号ストリップで構成されているため、配線 1051 は 4 つのストリップになります。また、配線に巻き付けられる粘着剤付きラベルに印刷するポケットサイズのプリンターもあります。

リレーロジック図の基本的な形式は次のとおりです。

1. リレー ロジック ダイアグラム上のすべてのデバイスを接続する 2 本の垂直線には、L1 と L2 というラベルが付けられています。L1 と L2 の間のスペースは、制御回路の電圧を表します。

2. 出力デバイスは常に L2 に接続されます。含める必要があるすべての電気的過負荷は、出力デバイスと L2 の間に示されなければなりません。そうでない場合、出力デバイスは L2 の前の最後のコンポーネントでなければなりません。

3. 制御デバイスは常に L1 と出力デバイスの間に表示されます。制御デバイスは、互いに直列または並列に接続できます。

4. STOP 機能を実行するデバイスは通常直列に接続され、START 機能を実行するデバイスは並列に接続されます。

5.電気機器は通常の状態で表示されます。NC接点は通常閉じた状態として表示され、NO接点は通常開いた状態として表示されます。機器に通電されると、機器に関連付けられたすべての接点の状態が変わります。

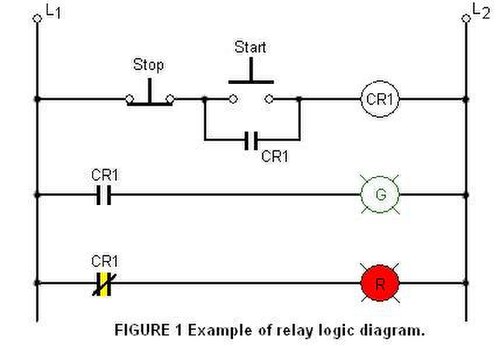

図 1 は、一般的なリレー ロジック図を示しています。この回路では、STOP/START ステーションを使用して 2 つのパイロット ライトを制御します。START ボタンが押されると、制御リレーが通電され、関連する接点の状態が変わります。緑色のパイロット ライトがオンになり、赤色のランプがオフになります。STOP ボタンが押されると、接点は休止状態に戻り、赤色のパイロット ライトがオンになり、緑色のスイッチがオフになります。

多くの場合、制御イベント シーケンスの説明から直接リレー ロジック ダイアグラムを設計できます。一般に、リレー ロジック ダイアグラムの設計には次の推奨事項が適用されます。

1. 制御するプロセスを定義します。

2.操作プロセスのスケッチを描きます。システムのすべてのコンポーネントが図面に含まれていることを確認します。

3. 実行する操作の順序を決定します。操作手順の順序をできるだけ詳細にリストします。順序を文章で書き出すか、表の形式で示します。

4. 操作のシーケンスからリレーロジック図を記述します。

リレー ロジックの主な用途は、鉄道の経路と信号の制御です。この安全性が極めて重要な用途では、インターロックを使用して、競合する経路が選択されないようにし、事故の削減に役立ちます。 エレベーターも一般的な用途の 1 つです。1930 年代以降、人間のエレベーター オペレーターの代わりに大規模なリレー ロジック回路が採用されましたが、近年では最新のソリッド ステート制御に徐々に置き換えられています。リレー ロジックは、電気油圧および電気空気圧の制御と自動化の目的にも使用されます。

リレー ロジック ダイアグラムのほとんどは、「ラダー ロジック」形式です。他の形式のリレー ロジック ダイアグラムを使用するシステムには、Vernam 暗号機、リレーによってクロスバー スイッチを制御した20 世紀の多くの電話交換機、 Harvard Mark IIなどのさまざまな電気機械式コンピューターの設計などがあります。これらの設計ツールには、カルノー マップやブール代数などがあります。

• プログラマブルロジックコントローラ- 産業における複雑なリレーロジックの最新の代替品
