ルイス（ルウィソンとも呼ばれる）は、石工がクレーン、チェーンブロック、またはウインチを使って大きな石を所定の位置に持ち上げるために使用する吊り上げ装置の一種です。石の上部、できれば重心より上の、特別に用意された穴（座面）に挿入されます。てこの原理を利用して動作し、石の重量を長いレバーアームに作用させることで、短いレバーアームが穴の中の石に接触する際に非常に大きな反力と摩擦力を生み出し、滑りを防止します。

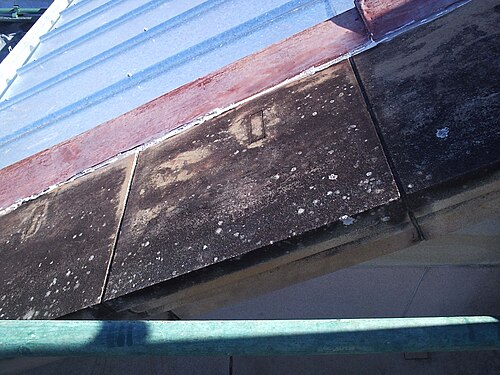

lewisという名前は、ラテン語のlevo -avi, -atum (浮遊または持ち上げるという意味)に由来する可能性があるが[ 1 ] 、オックスフォード英語辞典オンライン[ 2 ]では、「この仮説では形成と音韻論は容易に説明できない」とし、「起源不明」を好み、この用語は人名に由来する可能性があると推測している。ローマ人はlewis を使用した。装置に合うように形作られた特別な形の穴は、lewis 穴として知られている。最上部の石積みの積み目にある Lewis 穴は、石が所定の位置にセットされた後、一致する凹みのあるプラグできれいに修復される。
ルイスは、石の位置や形状、あるいは繊細な突起のために、鎖やスリングで石を持ち上げることができない場合に最も役立ちます。例としては、帯状装飾の最後の石、円筒形の柱の胴部、装飾された柱頭、ペディメントの笠石などが挙げられます。重い切石を積み上げる際にも、ルイスが使用されます。
石材の重量の一部が装置から取り除かれると、例えば石材が最終設置場所まで上昇する途中で足場にぶつかるなどした場合、ルイスが座面から滑り落ちる可能性があります。そのため、石材が最終設置場所に十分に近づくまでは、ルイスと安全スリングを必ず併用してください。吊り上げる前に石材を地面から少し持ち上げるのが、ルイスのテストに最適な方法です。緩みや損傷の兆候が見られた場合は、ルイスの穴を調整するか、ルイスに金属製のシムを詰めて修正してください。
ルイス鉋を使って石を据え付けるには、石を敷き詰めた土台の上に平らに置き、その下にモルタルを敷くための十分な隙間を確保します。安全ベルトを外し、ルイス鉋だけで石を持ち上げ、指を挟まないように注意しながら土台を取り除きます。次に、石をモルタルの上に下ろし、ゴムハンマーで軽く叩いて所定の位置に固定します。
石工業で使用されるルイスには、いくつかの異なる種類があります。
2ピン式ルイスは、短いチェーンで連結された2本のピンで構成されています。ピンは、石の上部に垂直から約15°の角度で開けられた対向する穴に挿入されます。クレーンやウインチで石の重量を持ち上げると、このルイスは（2本の指でボウリングの10ピンボールを持ち上げるように）石を掴みます。このタイプのルイスを使用する利点は、準備が簡単であることです。必要なのは、2つの角度のついたドリル穴だけです。他のタイプのルイスと同様に、石を持ち上げる際に抜け落ちる可能性があります。吊り上げる前には必ずテストを行い、安全スリングと併用する必要があります。

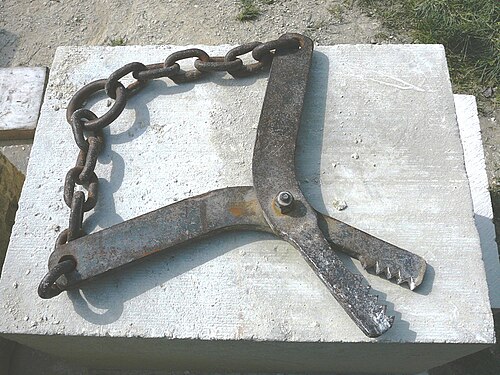

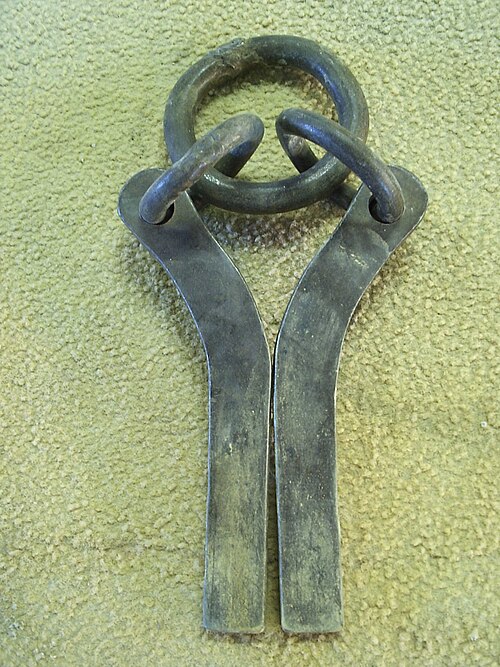

チェーンリンク式ルイスまたはチェーンルイスは、3つの鋼製リングで連結された2本の湾曲した鋼製脚で構成されています。脚は、石の重心より上の上部に切り込まれた座面に嵌め込まれます。湾曲した脚の上部がリングによって引き寄せられると、下部が座面の下部に押し込まれ、それによって石を持ち上げるのに十分な摩擦力が生じます。

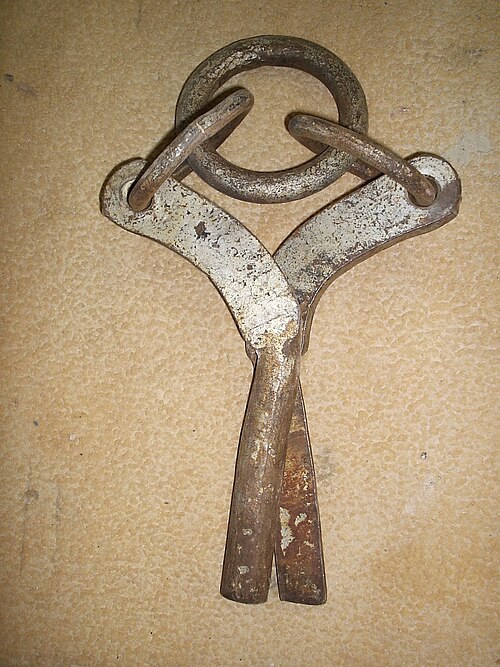

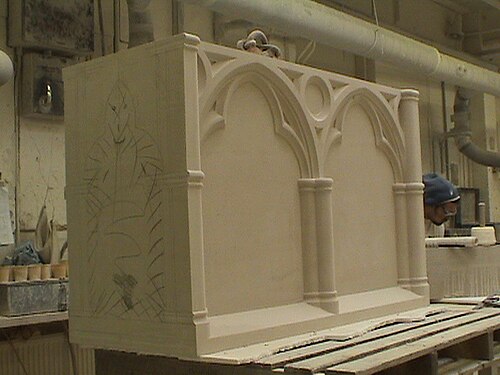

スプリットピン・ルイスは、チェーンリンク・ルイスと同様に、ハサミのような動作でルイス穴の内側に摩擦を生み出す仕組みです。断面が半円形の2本の脚が並んで配置され、石に開けられた穴に収まります。このタイプのルイス座は、穴を1つ開けるだけで済むため、最も簡単に設置できます。

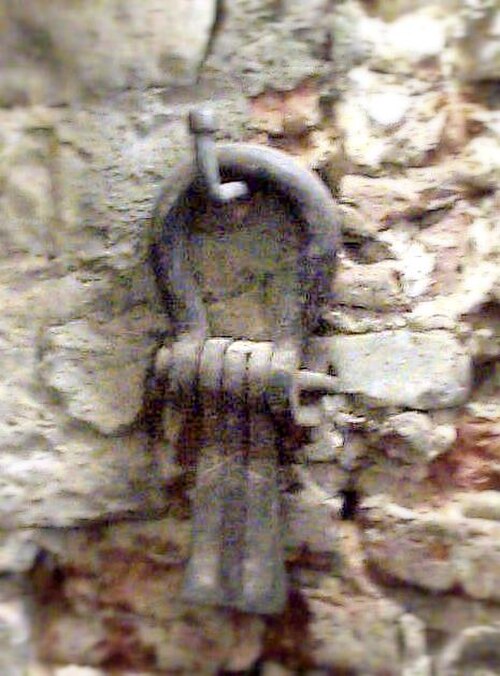

3本脚のルイスボルト（ダブテールルイスボルト、セントピーターズキー、ウィルソンボルトとも呼ばれる）は、建築石材の上部にあるダブテール状の座面にはめ込まれます。これは、厚さ13mm （0.51インチ）の長方形断面の鋼鉄製の脚3本をシャックルで連結し、吊り上げフックに接続できるようにしたものです。中央の脚は全長にわたって正方形ですが、外側の脚は上部が細く、下部に向かって広がっています。このように連結された3本の脚は、ダブテール形状を形成します。ルイスボルトの座面は、その形状に合わせてアンダーカット加工されています（チェーンリンク式ルイスボルトと同様）。
まず外側の脚をルイス穴に挿入し、次に外側の脚を挿入します。最後に内側（平行）の脚を挿入し、外側の脚をルイス穴の内側に押し付けます。シャックルのボルトを外し、脚の上に置き、シャックルのアイと各脚の上部にあるアイの両方を通してボルトを締めます。（図については下のギャラリーを参照してください。）
このタイプのルイス継手は、摩擦だけに頼るのではなく、蟻継ぎ構造によって安全性を確保しているため、最も安全に使用できますが、取り付け準備に時間がかかります。
それらが組み立てられると鍵束に似ていることから、「聖ペテロの鍵」という別名が生まれた。これはしばしば寓話的に表現され、「聖ペテロ」という名を「私が教会を建てる岩」として、教会建築の構造と教会共同体そのものとの比喩として用いてきた。聖ペテロを描いた絵の中には、彼が鍵束を持っているものもあるが、その鍵には守護の印がないように見える。これらは錠前を作るための鍵ではなく、石工の鍵という意味での鍵である。
外部ルイス、縁石リフター、またはスラブリフターは、中世以来石工業で使用されてきた吊り上げ装置の一種です。外部ルイスは元々一対のはさみ型トングのような形をしており、踏み車式クレーンから吊り下げられていました。[ 3 ] この種のトング装置は、何世紀にもわたってドッグと呼ばれ、石の穴はドッグホールと呼ばれてきました。英国の多くの古い橋や壁には、特に橋の欄干に石がどのように吊り上げられたかを示すドッグホールが今も残っています。[ 4 ]
外部のルイスは、現代の石材置き場において、縁石や大きな研磨石板を扱えるように改良されている。
手動式縁石リフターは、大型で調整可能な一対のトングで、2人で重い石の塊を所定の位置に移動できるように、取っ手が付いています。機械式縁石リフターは、フォークリフトやクレーン車などの機械式リフターに取り付けて、より大きな石を設置できるようにすることもできます。

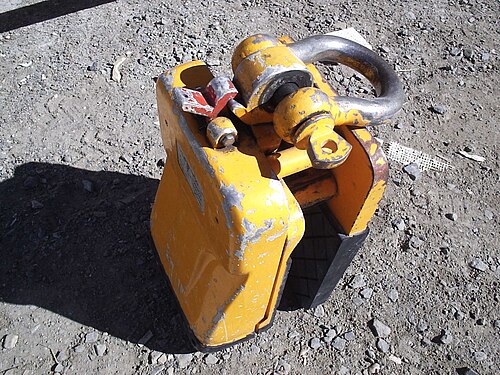

石材置き場では、スラブリフターは倉庫のガントリーやフォークリフトから吊り下げられ、保管棚と石材加工機械の間で石板を運搬するために使用されます。これは、蝶番で繋がれた2つの重り付き摩擦パッドで構成されており、スラブの上部を挟むように閉じ、スラブ自体の重みでしっかりと引き寄せられます。
スラブリフターには2つの安全装置が使用されています。安全チェーンとサポートブラケットにより、大型スラブを安全に持ち上げることができます。このリフティング装置には、石の重量によってグリップパッドが作動するとロックされる安全ロック装置も備わっています。これにより、石が急激に落下するのを防ぎます。スラブが目的地で固定されたら、簡単にロックを解除できます。[ 5 ]
