C79 光学照準器

C79光学照準器（SpecterOS3.4x）は、エルカン社が製造する望遠照準器である。派生型のM145マシンガンオプティックは、米軍で使用されている。倍率は3.4×28、対物レンズ径は28mmである。トリチウム照明付きレチクルは、通常時および低照度時の照準を可能にする。^[1]ピカティニーレールマウントシステム、またはDiemaco / Colt Canada社が製造する小火器に見られる類似のDiemacoレールシステムを使用して、さまざまなライフルや軽機関銃に取り付けることができる。^{[2]同様のライフル照準器には}、Sight Unit Small Arms、Trilux（SUSAT）およびAdvanced Combat Optical Gunsight （ACOG）がある。

1989年に採用されたエルカンC79は、カナダ軍の小火器用の主要な照準システムであり、コルトカナダC7およびC8 シリーズのライフル、およびC9A1軽機関銃に搭載されています。また、デンマーク軍、オランダ王国陸軍、オランダ海兵隊、ノルウェー軍でも使用されています。

カナダ軍では、すべての C7A1 および C7A2 ライフルに C79 照準器が標準装備されています。C7A1 は C79 照準器を使用しており、マットな黒のゴム製オーバーコートで簡単に見分けられます。照準器を使用した兵士からのフィードバックを検討した後、エルカン社はC79A2 として知られる第 4 世代のマウントC79 を製造し、C7A2 ライフルと C8A3 カービンに搭載されています。C79A2 照準器は、カナダ軍の C7A1 ライフル システムの在庫の C7A2 中期更新プログラムのコンポーネントです。古いライフルと照準器は 1:1 で交換され、C7A2 標準に合わせられるようになっています。

オランダ軍では、コルト・カナダ C7（通常歩兵）、C7A1（空挺歩兵）、C8、FN ミニミ、FN MAGシリーズの火器に使用されています。

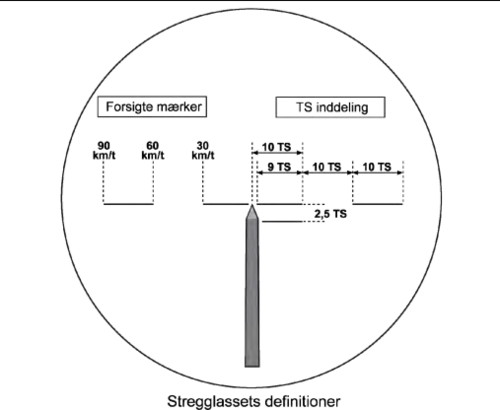

C79 照準器のレチクルは C9 軽機関銃用に設計されたため、射手が距離を判断しやすいように適切なパターンが選択されました。レチクルは、中央に鋭い先端がある 1 本の垂直ポストで構成されています。先端の両側には水平のミルバーがあります。左側のミルバーの下には、距離を判断するための 2 本目の水平バーが追加され、2 本のバー間の距離は 300 m で 76 cm に相当します。(放射性の)トリチウム光源は、半減期が 12.32 年の不安定な同位体で、放射性崩壊により徐々に明るさを失います。十分な明るさ​​を維持するために、8 年から 12 年ごとに交換する必要があります。

C79 照準器は、武器のレシーバーの取り付けレールに取り付けられています。カナダ軍の武器では、これは「Diemaco レール」とも呼ばれる改良型ウィーバー レールの形をしています。2 つの調整ノブを使用して、ベースをレシーバーに固定します。通常、初めて射撃を行う人が射撃場に持ち込む前に、照準器を使用して照準器を大まかにゼロにします。調整は 0.25 ミル クリックで行われます (1ミルは100 メートルの距離で 10 cm に相当するため、1 クリックごとに 100 メートルの距離で 2.5 cm ずつ照準が調整されます)。C79 照準器の照準は通常、200 メートルの距離で行われます。風偏調整は、マイナス ドライバーやコインなどの平らな物を使用して、ベースの左側で行います。風偏調整は、C79 の最初の照準手順のみを対象としています。仰角調整は回転ノブで行い、200 メートルから 800 メートルの範囲で調整されます。照準器を適切な仰角ゼロにするには、小さな「ゲート」を上昇させて仰角カムを切断し、1 ミルのクリックが行えるようにする必要があります。精密な射撃では、通常、ゲートは開いたままにして、大まかなプリセットよりも細かい調整ができるようにします。ターゲット シューターは、事前に設定された開いたゲートの調整をホワイトアウト ペンでマークして、各距離で何回クリックする必要があるかを思い出させることがあります。近距離で迅速な照準が必要な場合は、照準器の上にある緊急戦闘照準器を使用できますが、これは非常に粗雑で、75 メートル以内での使用のみを目的としています。

外部調整マウントは異物によって詰まる可能性があり、照準器の重量も増加するため、C79のアキレス腱であることが指摘されている。 ^[3]

• 長さ×幅×高さ＝165×57×86mm
• 重量 = 690 g
• 倍率 = 3.4倍
• 視野 = 8 度 (100m で 14.1m)
• 入射瞳径 = 28 mm
• 射出瞳径 = 8.5 mm
• アイレリーフ = 70 mm

現行モデルは、ゼロ復帰性を向上させるためにマウント システムが改良されています。C79A2 には、光学機器がカナダのCADPAT の制服に溶け込むように、緑色のゴム製装甲カバーが付いています。A2 シリーズは、C7A2 プログラムの光学機器の中間寿命アップグレードです。トリチウムは 8 年から 12 年の使用期間ごとに交換する必要があるためです。光学機器マウント ベースの左側に「C79A2」と刻印されています。このモデルは、C7A2 ライフルと C8A3 カービンで使用されます。米国も、この光学機器を一部のM4 カービンで使用しています。この光学機器のバージョンは、カナダのノバスコシア州にある Armament Technologies から民間市場向けに提供されています。

M145 マシンガン オプティックは、米国陸軍向けに開発された C79 の派生型で、M240およびM249マシンガンによく搭載されています。M145 は、弾道補正がレチクルではなくマウントにあるという点で、米国軍で使用されている他の光学照準器とは異なります。レチクルは、明るさの設定が可能な電池式の LED によって照らされます。マウントは、MIL-STD-1913 ピカティニー レールまたはレシーバーに直接取り付けられます。武器から繰り返し取り外して再取り付けしても、ゼロは保持されます。M145 は衝撃と浸水に対して非常に耐性があり、反射防止装置とゴム製レンズ キャップを備えています。M145 は、マシンガン用に設計された独自のレチクル システムも使用しています。このシステムでは、特定の距離でゼロに設定された特定の十字線は 1 つではなく、代わりに特定の距離がマークされた複数の小さな十字線が照準に使用されます。機関銃の弾道はこれらの特定の距離に合わせてゼロ調整されているため、ユーザーは照準を調整することなく、遠距離のターゲットに素早く攻撃することができます。

M145 M4 は、M4 カービン、M16 ライフルおよびその派生型での使用に最適化された「M4」レチクルを備えた M145 マシン ガン オプティックの派生型です。レチクルを除けば、機械的にも光学的にも M145 マシン ガン オプティックと同じです。

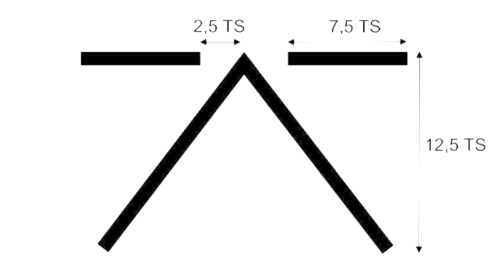

デンマークのM/62および後のM/60E6 7.62×51mm NATO機関銃用のM/98と命名された光学機器。レシーバーの上部に取り付けられ、100メートル（109ヤード）刻みで300〜800メートル（328〜875ヤード）の範囲で設定できます。標準のC79と異なるのは、高さ12.5TSのV字型レチクルと、V字型の先端から2.5TS離れたところから始まる長さ7.5TSの左右2TSラインです。M/99と命名された照準器は、暗視構成でも利用できます。^[4]

•  カナダC79とM145 ^[5]
•  アメリカM145 ^[6]
•  イギリスM145
•  ベルギーM145
•  ウクライナC79 ^[7]

•  オーストラリアは、 Stayer Aug A1とA2照準器とElcan Spectre 1-4xDRを使用しています^[8]
•  デンマークは2021年にエルカン・スペクター1-4xDRに置き換えられた^[9]
•  フランスはエルカン・スペクター1-4xDRに置き換えられた^[10]
•  オランダはエイムポイントCompM4マグニファイアコンボに置き換えられた^[11]
•  ノルウェーはエルカン・スペクター1-4xDRとエイムポイント・コンプM4に置き換えられた^{[12] [13]}
•  ニュージーランドはACOGに置き換えられた^[14]

• SUSAT -イギリス軍の万国共通照準器。
• 先進戦闘光学照準器(ACOG) -米国軍の C79 に相当する一般的な照準器。
• スペクター- C79の後継機
