| 2S9 ノナ | |
|---|---|

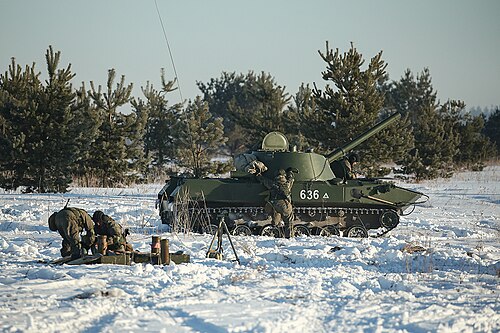

 2S9 ノナS 120 mm自走迫撃砲、2016年 | |
| タイプ | 空中投下可能な自走迫撃砲 |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1981年～現在 |
| 使用者 | 演算子を参照 |
| 戦争 | ソ連・アフガニスタン戦争 ロシア・グルジア戦争 シリア内戦 ロシア・ウクライナ戦争 |
| 生産履歴 | |
| デザイナー | TsNIITochMash |
| 設計 | 1974–1980 |
| メーカー | モトビリハ植物 |
| 生産 | 1979–1989 |
| 仕様 | |
| 質量 | 8.7 t (8.6 長トン、9.6 短トン) |
| 長さ | 6.02メートル（19.8フィート） |
| バレルの 長さ | 1.8または2.88メートル（5フィート11インチまたは9フィート5インチ）[1] [2] |
| 幅 | 2.63 m (8 フィート 8 インチ) |
| 身長 | 2.3 m (7 フィート 7 インチ) |
| クルー | 4 |
| 口径 | 120ミリメートル |
| 標高 | -4 ～ +80 度 |
| トラバース | 70度 |
| 発射速度 | 10 rpm（最大）、 4 rpm（持続） |
| 有効射程距離 | 8.8 km (5.5 マイル) (従来)、 12.8 km (8.0 マイル) (延長) |
| 鎧 | 最大15 mm（0.59インチ） |
主 武装 | 120mm 2A60迫撃砲 |
| エンジン | 5D20 ディーゼル 180kW (240馬力) |
| パワー/重量 | 1トンあたり20.2kW（27.1馬力） |
| 積載量 | 40～60ラウンド |
| サスペンション | ねじれ |
| 地上高 | 450 mm（18インチ） |
| 燃料容量 | 400 L (88 英ガロン; 110 米ガロン) |
運用 範囲 | 500 km (310 マイル) |
| 最高速度 | 60 km/h (37 mph) (道路)、 9 km/h (5.6 mph) (水上) |
2S9 NONA（ロシア語：Н овейшее О рудие Н аземной А ртилерии、直訳すると「地上砲兵の最新兵器」）は、ソビエト連邦で設計され、 1981年に配備された自走式で空中投下可能な120 mm迫撃砲である。2S9の車体はS-120と指定され、BTR-D空挺多目的装軌式装甲兵員輸送車のアルミニウム車体に基づいている。より一般的には、120 mm迫撃砲はノナと呼ばれ、2S9はノナSとしても知られている。数字は公表されていないが、1,000台を超える2S9が製造されたと推定されている。[3]
説明
2S9 ノナ S は、2 つの後部ウォータージェットで水中を移動できる水陸両用車です。車長、運転手兼整備士、砲手、装填手の 4 名で操作します。車体内部は、指揮室、戦闘室、エンジン室に分かれています。溶接鋼製の砲塔が車体の中央にあります。2 人乗りの砲塔には、砲手用と装填手用のハッチがそれぞれあります。
2S9は、1.8メートル（5フィート11インチ）の砲身を持つ120mmの2A51迫撃砲を使用する。この兵器は実際には迫撃砲と榴弾砲のハイブリッドであり、NATOに直接対応するものがない非従来型の設計である。これはライフル銃で、後装式の兵器であり、HE（高性能爆薬）、白リン、煙幕弾、およびKM-8グランなどのレーザー誘導弾を発射することができる。間接射撃と直接射撃を行うことができ、装甲車両を標的にすることもできる。その徹甲弾は、最大1キロメートル（0.62マイル）の距離から600〜650ミリメートル（24〜26インチ）の鋼板に相当するものを貫通することができる。[4] [1] [5] [6]
運用履歴
これらは、2022年のロシアによるウクライナ侵攻の際にロシアによって配備された。2022年7月、ソーシャルメディア上の動画には、ウクライナ軍がロシア国境のホプティウカでM777を使用して牽引された2B16ノナ-Kを破壊する様子が映っているとされている。 [7] 2022年8月、ウクライナ軍は、捕獲したロシアの2S9を4機、ロシア軍に対して使用したと主張した。[8] 2022年11月、ウクライナ軍が2S23-SVKノナを撮影した。これはロシア軍から捕獲され、改修に数か月かかったと伝えられている。[9]
2024年3月26日、ウクライナ軍はロシアの2S9ノナ120mm迫撃砲をGLSDBで破壊し、ザポリージャで別の迫撃砲を「燃やした」。[10] 2024年6月、ウクライナはドローンを使用して、タートルタンク型の追加装甲を装備した2S9ノナを破壊した。 [11]
バリエーション
120 mmノナ迫撃砲の派生型:
- 2S23 ノナSVK – BTR-80ベースのシャーシに2A50の派生型である2A60迫撃砲を搭載した。[12]
- 2B16 ノナ-K – 牽引型。マズルブレーキを装備。[5]
- 2S31 ヴェナ– BMP-3のシャーシをベースにした同様のコンセプト。射程距離を伸ばすために砲身が長くなっている。 [13]
- 2S17-2 ノナSV –ウクライナ陸軍が使用している2S9ノナ砲塔を搭載したBRM-1K。[14] [15]
オペレーター
現在のオペレーター
.jpg/500px-%D0%97%D0%BC%D0%B0%D0%B3%D0%B0%D0%BD%D0%BD%D1%8F_%D0%BD%D0%B0_%D0%BA%D1%80%D0%B0%D1%89%D1%83_%D0%B0%D1%80%D1%82%D0%B8%D0%BB%D0%B5%D1%80%D1%96%D0%B9%D1%81%D1%8C%D0%BA%D1%83_%D0%B1%D0%B0%D1%82%D0%B0%D1%80%D0%B5%D1%8E_%D0%94%D0%B5%D1%81%D0%B0%D0%BD%D1%82%D0%BD%D0%BE-%D1%88%D1%82%D1%83%D1%80%D0%BC%D0%BE%D0%B2%D0%B8%D1%85_%D0%B2%D1%96%D0%B9%D1%81%D1%8C%D0%BA_(30907960448).jpg)
アゼルバイジャン:18 2S9 [16]
ベラルーシ: 18 2B23 ノナ-M1 [17]
キルギスタン: 12 2S9 [18]

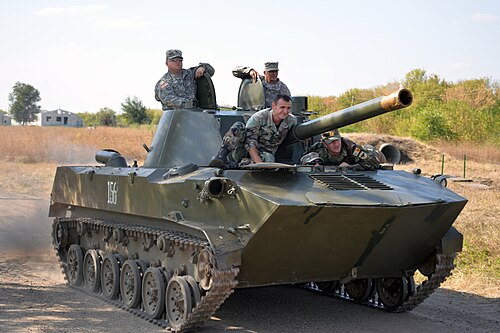

モルドバ: 9 2S9 [19]
ロシア：446（保管中の2S9 500台を除く）：2S9 Nona-S 280台、2S23 Nona-SVK 42台、2B16 Nona-K 124台[20]
シリア- 数量不明[21]
トルクメニスタン:17 2S9 [22]
ウクライナ：2B16 2台と2S9 40台。[23] 2S9と2B16のバージョンはロシア・ウクライナ戦争中に両陣営で使用された[24] [25]
ウズベキスタン:54 2S9 [26]
ベネズエラ- ノナSVK 18隻、2009年に発注、2011～2012年に納入。[27] 2016年現在13隻が運用中[アップデート]。[28]
元オペレーター
.svg/500px-Flag_of_Iraq_(1991%E2%80%932004).svg.png){kind=small}
