039型潜水艦

	039型潜水艦
クラスの概要
名前	歌のクラス
ビルダー	武漢造船; 江南造船所;
オペレーター	中国人民解放軍海軍
先行	035型（明級）
後継者	039A型（元級）
委託中	1998年～現在
計画中	13
完了	13
アクティブ	13
一般的な特徴
タイプ	エスエスケー
変位	2,250トン（水中）
長さ	74.9メートル
ビーム	8.4メートル
下書き	5.3メートル
推進	ディーゼル電気、1軸
スピード	22ノット（時速41km）
テストの深さ	300メートル
補体	60
武装	6 × 533 mm魚雷発射管、用途:; 魚雷18発; または：; 36 ×機雷;

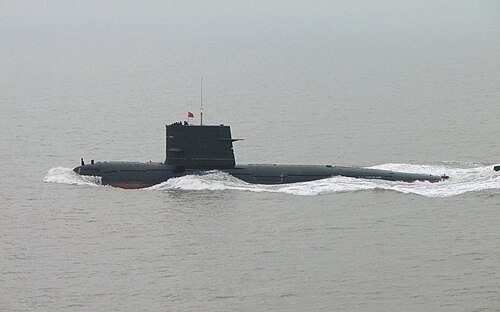

039型潜水艦（NATOコード名：宋級）は、中国人民解放軍海軍のディーゼル電気推進潜水艦の一種である。この級は中国で製造された初のディーゼル電気推進潜水艦であり、また涙滴型船体を採用した初の中国製ディーゼル電気推進潜水艦でもある。1999年から2006年の間に宋級設計に基づいて合計13隻が完成し、型が発展するにつれて3つの派生型が生まれた。

デザイン

この潜水艦は、中国が運用するロシアのキロ級潜水艦に似ている。^[1]この潜水艦は、水中での性能のために現代的な涙滴型の船体を使用している。船体には4つの舵が組み込まれており、単一のプロペラで推進される。エンジンはドイツから輸入されている。^[2]より静かに動作するように、エンジンにはショックアブソーバーが搭載され、船体は防音のためにゴムタイルで覆われている。最初の船（320）の長い試験期間が証明しているように、開発は問題がなかったわけではない。騒音レベルと水中性能の問題により設計が改訂され、元の仕様で建造されたのは1隻のみであった。

改良により、039G型の仕様が決定し、これが生産の大部分を占め、5機が就役し、その後、若干改良された7機が就役した。司令塔の段差がなくなったことが、G型を視覚的に識別する主な特徴である。

このクラスには3つのバージョンがあります。オリジナルの039型（プロトタイプのみ、1999年に就役、船体番号は長城320）、039G型（2001年から2004年に就役した5隻、船体番号は長城321から長城325）、改良された039G1型（2003年から2005年に就役した3隻、船体番号は長城314から長城316、2006年に就役した4隻、船体番号は長城326から長城329）です。船体番号315、316、320から323、327、328は北海艦隊で、324、325、314は東海艦隊には326隻、南海艦隊には329隻が所属した。^[3]

最初の 2 つの派生型間の最も明らかな視覚的違いは司令塔です。タイプ 039の司令塔は階段状になっており、後方に向かって高くなっています。潜水艦の音響特性を小さくするために、タイプ 039Gの司令塔は階段のないより一般的な形状になりました。

兵器

039型の主な兵装は533mm Yu-4魚雷で、SAET-50をベースにした国産のパッシブホーミング40ノット（時速74km）魚雷で、SAET-60とほぼ同等である。水上目標は最大15kmの距離から攻撃できる。Yu-6有線誘導魚雷も潜水艦を狙うのに使用できる。また、039型はYJ-8ミサイルを搭載できる可能性が高い。これは巡航ミサイルで、同艦の魚雷と同じ発射管から発射でき、最大80kmの距離から水上艦を狙うことができる。このミサイルは亜音速で、165kgの弾頭を搭載している。機雷敷設作戦では、魚雷の代わりに、潜水艦は魚雷発射管から投下できる機雷を24～36個搭載できる。魚雷およびミサイル発射システムの総設計者は孫柱国（1937年 - ）氏であり、発射システムは中国製およびロシア/ソ連製のAShM、ASW、魚雷と互換性があります。

039型は、元級潜水艦と同様に水中でCY-1 ASWミサイルの発射試験に成功しているが、量産に入ったという話は聞こえてこないため、ミサイルの状況は疑問である。CY-1 ASWミサイルの最大射程は18km（10nm）である。

センサー

主なセンサーは潜水艦の船首に搭載された中周波ソナーで、パッシブモードとアクティブモードがあり、捜索と攻撃の両方に使用されます。さらに、このシステムは水中通信手段を提供し、魚雷接近警報システムとしても機能します。このソナーはフランスのトムソンCSF TSM-2233ソナーの中国版であり、使用目的に応じて4〜12個のターゲットを同時に追跡できます。パッシブ捜索機能を強化するために、船体側面にフランスのトムソンCSF TSM-2255設計の低周波ソナーが搭載されており、最大範囲は30 kmを超え、4つのターゲットを同時に追跡できます。このシステムは、 H / SQG-04ソナーと呼ばれる中国国産パッシブ測距ソナーを船上に統合することでさらに強化されています。水上捜索用に、小型のIバンドレーダーが装備されています。

このクラスは、 SRW209潜水艦レーダー偵察装置と呼ばれる統合電子支援手段/無線方向探知機/レーダー警報受信機システムを搭載した中国初の潜水艦であり、S - Kuバンドで100％の検出率で動作します。SRW209は完全に自動化されており、カラーCRT（LCDに交換可能）ディスプレイコンソールを備えたコンソールを使用して1人のオペレーターが操作することも、複数のターゲットを追跡できる戦闘データシステムにリンクすることもできます。

注目すべき事件

2006年10月26日、日本と台湾の間の東シナ海で作戦中だった米空母キティホークの5海里（9km）以内で中国の宋級潜水艦が「突然現れ」、魚雷とミサイルの射程距離内に浮上したが、その後発見された。これはF/A-18Cのパイロットによって発見され、キティホーク航空団のEA-6Bの乗組員によって確認された。 ^[4]

輸出の可能性

タイ王国海軍- 中国は2007年に039潜水艦をタイに売却することを提案した。しかし、タイ王国海軍にはこの時点で潜水艦を支えるインフラが不足していた。^{[5]タイは後に}039A型の輸出型であるS26T潜水艦を発注した。

参照

参考文献

^ 「HI サットン - コバートショアーズ」.
^ ジョーンズ、セス・G. (2007)。欧州安全保障協力の台頭。ケンブリッジ大学出版局。p. 241。ISBN 978-0521869744。
^ ジェーンズ・ファイティング・シップス、2023-24年版、ISBN 978-0-7106-3428 3、135ページ。
^ Michael Goldfarb: Red China & Red Lines Archived 2012-01-06 at the Wayback Machine . Weekly Standard , 2007-JAN-12.
^ 「シンガポールのIMDEX海軍技術ショーにおける中国の側面」。国際評価戦略センター。2007年6月20日。2010年5月22日時点のオリジナルよりアーカイブ。2010年7月14日閲覧。
