BBCテストカードのリスト

以下は、 BBCが放送のさまざまな時点で使用したテスト カードのリストです。

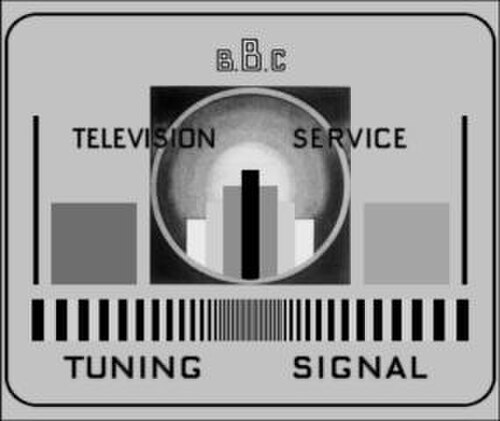

最初の「チューニング信号」テストカードは1934年にBBCによって放送されました。これはベアードの 30ラインシステムを使用した単純な線と円の放送であり、機械的なスキャンシステムを同期するために使用されました。^[1]

テストカードAは1936年から1937年にかけて導入された。しかし、エンジニアリングテストとして放送されたのは¹⁹⁴⁷年1月から10月頃までで、その後テストカードCの最初のバージョンに置き換えられた。電子的に生成された「十字形」テストカード（または「アートバー」）は、1960年代に入ってもテストカードAの代わりによく表示されていた。^{[3] [2]}

テストカードは、フォーカス、周波数応答、スキャンジオメトリをテストするために設計されました。^[4]高周波応答は、1、1.5、2、2.5、3 MHzに対応する格子で示され、低周波応答は中央の円の下の黒い実線で示されます。

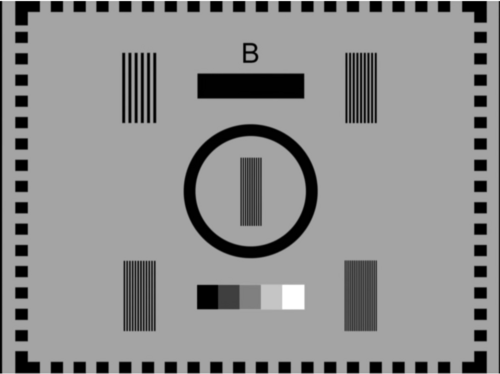

テストカードBは、初期のBBCテレビテストカードでした。テストカードAと非常によく似ており、エンジニアリングテストとしてのみ放送されました。^[2]オリジナルのカードはその後行方不明になっています。唯一の違いは、周波数バーが並置され、値が削除され、イルフォードパンクロマティックレスポンスチャートがレターボックスがあった円の​​下に置かれ、テストカードAのレターボックスがカードの上部に移動され、垂直解像度テストが置き換えられたことです。^{[5] [2]}

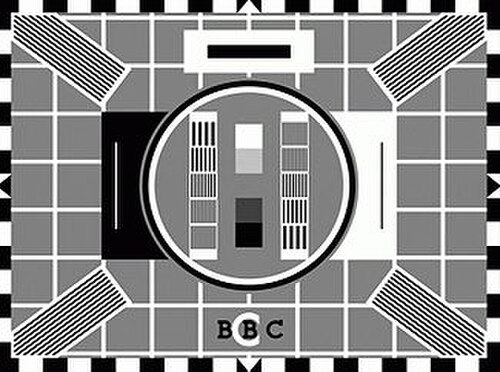

テストカードC ^[6]は、1947年に初めて放送されたBBCテレビのテストカードです。^[2]これは、有名なテストカードFに似た最初のテストカードでした。^[5]

テストカードCでは、次のようなパラメータの調整と検証が可能でした。^[7]

• アスペクト比: 中央の円

• 解像度: 1.0、1.5、2.0、2.5、3.0 MHz の周波数に対応する 5 つの格子
• コントラスト: 5 段階。上の四角は 100%、下の四角は 30% の輝度に対応します。
• 直線性: 白い四角
• 低周波応答: 円の上のレターボックス
• 反射：円の両側の黒と白の領域
• 焦点: 斜めの黒と白のストライプ
• 同期する画像: 城郭によってトリガーされる

このカードは、白黒テレビの時代が終わるまで、英国や多くの英連邦諸国でテストフィルムの個別ロールとして入手可能であった。 ^{[8] [9]}

テストカードCは1964年にテストカードDに置き換えられるまで405回線で使用され続けました。^[7]

テストカードCの625ラインの変種は後にジャマイカ、モーリシャス、シンガポール、トリニダード・トバゴで使用された。テストカードCの大幅な改良版はオーストラリアのABCテレビ^[10]とイランのNIRT ^[11]で使用された。

パイはテストカードCのモノクロ版であるテストカードGを開発した。[ ^2]これは、625ラインのPALとSECAMを使用するブルガリア人民共和国^[12] 、デンマーク^[13] 、ルクセンブルク^{[14] 、} タイ、バルバドス、マレーシア^[15]、ハンガリー人民共和国^[16]などで使用されたが、イギリスでは使用されなかった。^[5]フィンランドでは、1970年代にカラーのTelefunken FuBKテストカードに切り替えるまで、わずかに改良されたバージョンがYLEで使用された。また、ノルウェーでは、 NRKとTelenorが、1970年代にPhilips PM5544、テストカードF、Telefunken FuBKテストカードに切り替えるまで、 EIA 1956解像度チャートと組み合わせて使用​​していた。^[17]

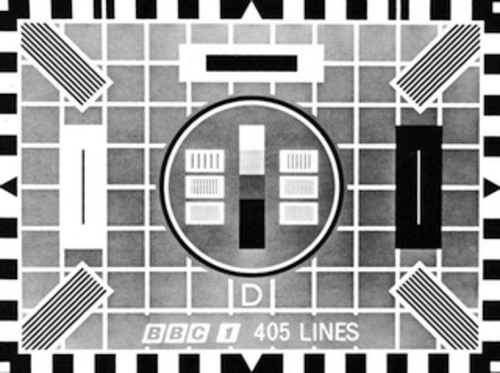

テストカードDは、1964年5月5日にBBCとITAの両社によって初めて放送されたテレビテストカードです。^[2]このテストカードは、BBC、BREMA、ITAの共同作業でした。^[2]

これは仕様に基づいた最初のテストカードでした。^[18]テストカードDは修正され、ラジオとテレビ業界が元のカードに反対したため、1965年12月1日に修正が導入されました。両方のバージョンには、最初から低電力カードが含まれていました。

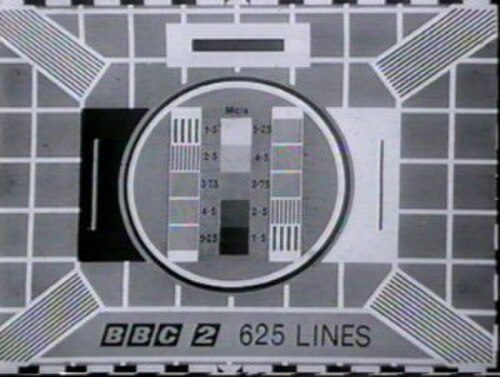

テストカードEは1964年に設計されたテレビテストカードで、テストカードDの405ラインシステムではなく、BBC2の625ラインシステムに対応するように作られました。 ^[2]しかし、テストカードEはわずか4日半で廃止されました。^[19]その後、テストカードEはテストカードCの修正版に置き換えられ、BBC2で1964年12月まで続きました。ここに示すテストカードCのイラストバージョンは最初のバージョンに取って代わり、1969年9月に廃止されました。1967年7月にカラーのテストカードFが導入されると、テストカードCは午前9時から9時58分までしか放送されませんでした。

修正されたテスト カード C のバージョンは、1969 年 11 月から BBC1 と BBC 2 でも放送されました (「BBC2 625 LINES」のキャプションが BBC1 と BBC 2 のロゴに置き換えられました)。この修正されたテスト カード C には、識別ボックスに Reduced Power も表示されるバージョンもありました。このバージョンのテスト カード C は、1975 年 2 月に最後に使用され、送信機でのみローカルに生成されました。ただし、テスト カード E は、後にアイルランドのRTÉとポルトガルのRTPでテスト カード D とともに 使用されました。

テストカードFは、キャロル・ハーシーとバブルス・ザ・クラウンをフィーチャーした、BBCで最も長く放送され、最も有名なテストカードである。テストカードFには多くの異なるバリエーションがある。^{[5] 1967年7月2日（テレビで最初のカラー画像が一般に公開された翌日）に}BBC2で初めて放送された。^[19]

テストカードGは、BBCが時折放送していたテレビテストカードである。有名なフィリップスPM5544テストカードの派生版で、1971年頃に同社初の電子生成カラーテストカードとして導入された。^[5]テストカードGは、通常、地方の送信局がオプトアウト用として、または特定の地域でロンドンからの番組が放送されていないときに使用されていた。また、Fの写真スライドを映し出すプロジェクターが使用できなかったり、メンテナンス中だったりしたときに、全国的にテストカードFの代わりに使用されていた。これは、テストカードFが1984年に電子形式に変換された後しばらくして終了しました。^[20]テストカードGは、1979年にETP-1テストカードに切り替えるまで、 ITVとその規制機関であるIBAによってテストカードFやEBUカラーバーと並んで時折使用されていましたが、ITVネットワーク構造を構成する2つのフランチャイズ企業であるロンドンウィークエンドテレビジョン（LWT）^[21]とITVチャンネルテレビジョン^[要出典]は、閉鎖後も1980年代に入ってもテストカードGの放送を続けました。

•

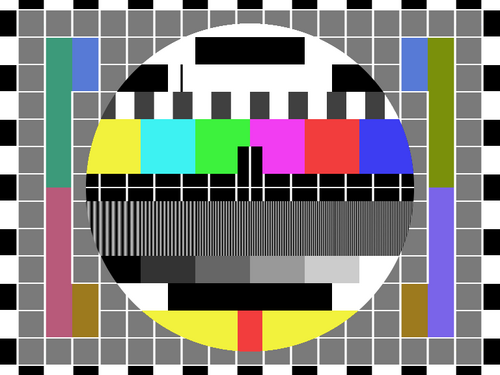

  BBC テスト カード G (PM5544 のバリエーション) の再現。
•
  BBC テスト カード G のコンポーネント。
•
  リンカンシャーの放送技術博物館に保存されているBBC バーミンガムテスト カード G ジェネレータ (元々はペブル ミル スタジオに設置されていた) 。

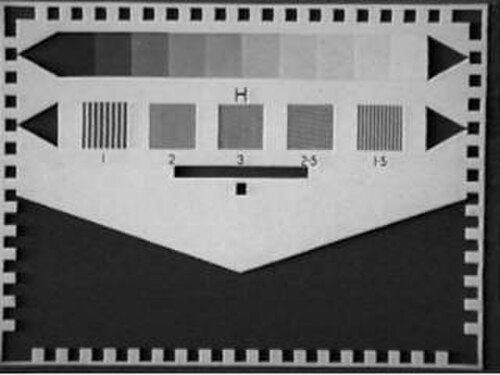

テストカードHは、スタジオ内のカメラのラインアップチャートとして設計され、おそらく解像度と帯域幅だけでなく彩度仕様もテストするために設計されました。「H」の指定はこのチャートにのみ使用されたため、放送用テストカードには割り当てられませんでした。これに続いて、文字「I」も数字「1」に類似しすぎると判断され、テストカードの文字としては採用されず、次のテストカードはテストカードJになりました。^[22]

テストカードJは、1999年11月に初めて放送されたテストカードFの強化版です。^[5]

テストカードWは、テストカードFの16:9（1.78:1）ワイドスクリーン版である。識別文字のない前身のカードは、1998年3月にアストラ1D衛星のデジタルテストの一環として初めて登場し、1998年11月6日に「Have I Got News For You」のジョークの一環として、当時の司会者アンガス・デイトンがピーター・マンデルソンの生涯について話すのを検閲するために一般に放送された。テストカードWは、1999年11月にテストカードJと一緒に初めて登場し、いくつかの類似点がある。前述のテストカードは両方とも16:9（ワイドスクリーン）比率用に設計された。^{[5] [23]}

テストカードWの高解像度版は見た目は似ているが、公式には指定文字がない。このバージョンはテストカードXと呼ばれることが多いが、これはBBCが認める指定ではない。^{[24]これは}高解像度テレビサービスでの使用を目的として設計されており、2008年11月からBBC HDのプレビューループの一部に含まれていた（BBCではそれ以前にも数年間内部的に使用されていたが）。2013年3月に同チャンネルが閉鎖されるまで使用されていた。

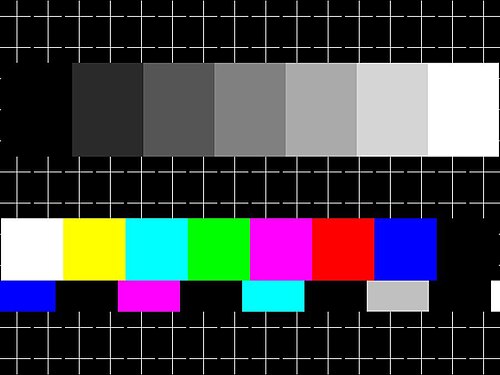

電子的に生成された画像は、1997年6月21日の午前3時から午前 4時の間にBBC2で初めて放送されました。1997年10月にも午前 3時29分から午前3時44分まで放送され、その時点でBBC1は同時にテストカードGを示しました。両方のチャンネルは同時にこれらに切り替わり、BBCバーミンガムとの切り替えテストの一環として同時にTCFに戻りました。これにより、2000年6月に発生した停電などによりBBCテレビをバーミンガムのペブルミルスタジオに避難させる必要が生じた場合、 BBCテレビセンターが制御を取り戻すまで、スイッチが投入され、バーミンガムがネットワークを制御することになります。TCGとこの画像は両方とも、切り替え設備が機能していることを証明するためにバーミンガムから送信されました。

このテストカードは、2007年4月17日のBBCラーニングゾーンで 午前4時から5時の間に再び見られました。両方の送信には、非常に低い周波数から非常に高い甲高い周波数までの4つのトーンのテストトーンが伴っていました。このテストカードに名前があるかどうかは不明ですが^{[5] 、このテストカードは、}フチーノ宇宙センター^[25]やイタリアの他の場所（テレフィスコ^[25 ]ラペット^[25]など）、およびマルコーニポルトガル[25 ^]を発信元とするポイントツーポイント衛星リンクで使用されていることも知られています。NTSC用に修正された別のバージョンは、 1990年代に チリ国営テレビ（TVN）^[26]で使用されました。

未送信のテストカードが多数ある。それらはおそらくBBC内部での使用を目的としたものだ。そのほとんどはテストカードFから改変されたものである。^[5]

コミック・リリーフのテストカードは、1993年3月18日にコミック・リリーフの一環としてBBC1で放送されました。^[5]このテストカードには、赤い鼻を付けた10歳のコンテスト優勝者ハンナ・マリオットが登場しました。
